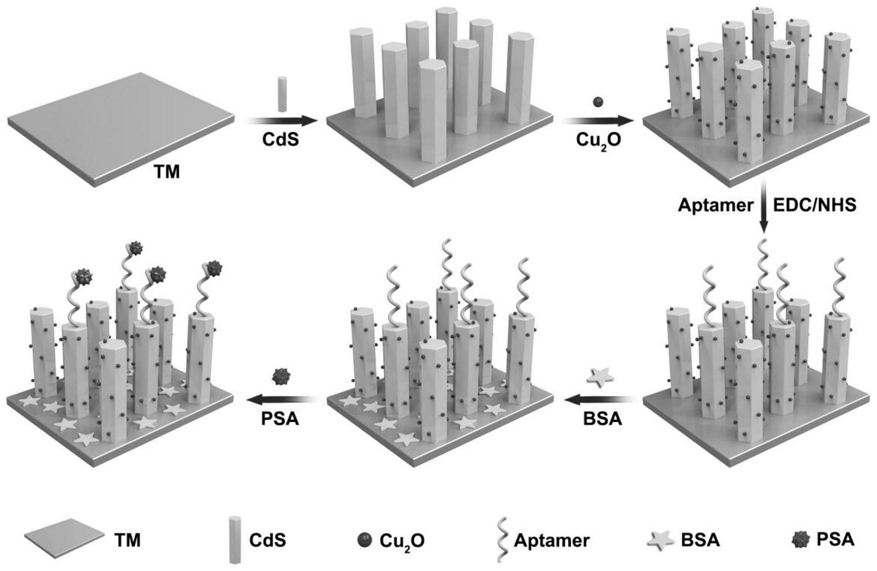

1.一种应用于PSA的灵敏检测的光电化学生物传感器，其特征在于，包括和电化学工作站连接的工作电极、参比电极、对电极；工作电极上修饰固定有PSA适体的CdS‑Cu2O/TM纳米棒阵列；

所述的CdS‑Cu2O/TM纳米棒阵列的制备方法，采用以下步骤：

（1）将Cd(NO3)2·4H2O、CH4N2S和谷胱甘肽溶解在水中并搅拌得混合液，并将钛网(TM)置于混合液中反应，将所得样品冷却、洗涤、干燥，得到CdS/TM；

（2）将步骤（1）合成的CdS/TM浸入含有Na2S2O3和CuSO4的水溶液中，洗涤，得到CdS‑Cu2O/TM纳米棒阵列；

（3）将步骤（2）得到的CdS‑Cu2O/TM纳米棒阵列浸入NaOH水溶液中，洗涤，得到p‑n异质结CdS‑Cu2O/TM纳米棒阵列；

步骤（1）所述Cd(NO3)2·4H2O、CH4N2S和谷胱甘肽的质量比为0.35‑4：0.08‑0.10：0.20‑

0.25；所述Cd(NO3)2·4H2O和水的质量体积比为（0.35‑0.4）g：（35‑45）mL；所述搅拌时间为

8‑12分钟；

步骤（2）所述的含有Na2S2O3和CuSO4的水溶液中Na2S2O3和CuSO4的浓度为1.0M，所述NaOH水溶液的浓度为0.45‑0.55M；

步骤（2）中将CdS/TM浸入含有Na2S2O3和CuSO4的24‑26℃水溶液中2‑4秒；步骤（3）将CdS‑Cu2O/TM纳米棒阵列浸入65‑75℃的NaOH水溶液中2‑4秒；

工作电极上修饰固定有PSA适体的CdS‑Cu2O/TM纳米棒阵列，具体包括：将光电极CdS‑Cu2O / TM活化，随后将适体固定在CdS‑Cu2O/TM电极上，BSA孵育后形成BSA /适体/CdS‑Cu2O / TM电极，用于PSA检测。

2.根据权利要求1所述的光电化学生物传感器，其特征在于，步骤（1）所述的水为去离子水；步骤（1）所述的洗涤为用去离子水和乙醇洗涤；步骤（2）和步骤（3）所述的洗涤为用去离子水洗涤。

3.权利要求1所述的光电化学生物传感器的应用，其特征在于，采用以下步骤进行检测：（1）将光电极CdS‑Cu2O / TM在含有N‑（3‑二甲基氨基丙基）‑N'‑乙基 ‑ 碳二亚胺盐酸盐和N‑羟基琥珀酰亚胺的溶液中活化，用Tris‑HCl缓冲溶液冲洗，随后将适体固定在CdS‑Cu2O / TM电极上，静置，用Tris‑HCl缓冲溶液冲洗，用N2吹干；

（2）将制备的适体传感器与20μL BSA在室温下孵育，用Tris‑HCl缓冲溶液彻底冲洗BSA /适体/CdS‑Cu2O / TM电极储存以备后用；

（3）将制备的传感器与PSA在37℃下孵育20分钟，然后 PEC测量在Tris‑HCl缓冲液中进行，在氙灯下照射，根据光电化学生物传感器光电信号变化对PSA进行检测。

4.根据权利要求3所述的光电化学生物传感器的应用，其特征在于，所述Tris‑HCl缓冲液的浓度为0.01M。
