1.一种可调控形貌羟基磷酸铜多级微米材料的制备方法，其特征在于，包括如下步骤：

1）将可溶性铜盐加入到pH值为11～12的缓冲溶液中，搅拌均匀后放置10～15分钟，得到溶液A；

2）将溶液A在100～140 ℃的反应温度下进行水热合成反应，反应12～16小时使晶体生长；

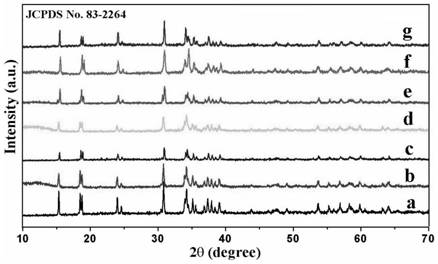

3）将步骤2）中所获产物进行离心、洗涤和干燥处理，制得具有不同形貌的Cu2(OH)PO4多级微米材料；所述可溶性铜盐为Cu(NO3)2·3H2O、CuSO4·5H2O和CuCl2·2H2O的一种、两种或两种以上任意比例的组合；所述缓冲溶液为K2HPO4‑NaOH缓冲体系、Na2HPO4‑Na3PO4缓冲体系或Na2HPO4‑NaOH缓冲体系；所述缓冲溶液的pH值需要精确调控为11.0、11.3、11.6和11.9，从而分别获得棒状、球状、羽毛状和四角形状羟基磷酸铜多级微米材料。

2.根据权利要求1所述的可调控形貌羟基磷酸铜多级微米材料的制备方法，其特征在于，所述加入到缓冲溶液后的可溶性铜盐浓度为0.1～0.2 摩尔/升。
