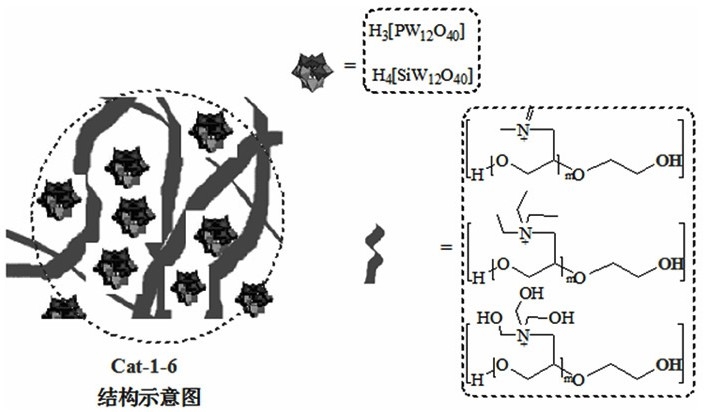

1.一种羟基聚醚官能化杂多酸聚离子液体，其特征在于：所述聚离子液体是以线性羟基聚醚官能化季铵有机阳离子和Keggin型杂多酸阴离子作为结构单元，使两者在水中经分子自组装形成以线性羟基聚醚官能化季铵有机阳离子为网络、杂多酸阴离子为结点的三维结构超分子体系；

其中，所述线性羟基聚醚官能化季铵有机阳离子为N,N,N‑三甲基‑N‑羟基聚醚或N,N,N‑三乙基‑N‑羟基聚醚或N,N,N‑三羟乙基‑N‑羟基聚醚季铵阳离子，所述Keggin型杂多酸阴‑3 ‑4

离子为 [PW12O40] 或[SiW12O40] ；

其合成包括以下步骤：

1）在0‑5℃条件下，依次加入10 mL 1,2‑二氯乙烷、3.5mL乙二醇、1.5 mL三氟化硼乙醚，搅拌0.5 h，滴加25 mL环氧氯丙烷，加毕保温反应6h，中间分三次补加入15mL 1,2‑二氯乙烷；加水终止反应，水洗至有机相为中性，静置分相，取有机相旋蒸，得到无色黏稠的羟基聚醚；

2）在氮气的保护下在四口瓶中加入30 mL丙酮、6.0g羟基聚醚，升温至45℃，滴加0.2g三甲胺或0.3g三乙胺或0.5g三乙醇胺，加毕保温反应12 h，旋蒸后真空干燥至恒重，得到相应的羟基聚醚官能化季铵盐；

3）在配有磁力搅拌的反应瓶中，将步骤2）所得羟基聚醚官能化季铵盐充分溶于去离子水后，分3次缓慢滴加H3[PW11O40]或H4[SiW12O40]水溶液，加毕于室温下反应24小时，抽滤或离心分离得到目标粗产物，将所得粗产物于80～85℃下真空干燥至恒重，即得。

2.根据权利要求1所述的羟基聚醚官能化杂多酸聚离子液体，其特征在于：当采用H3[PW12O40]为杂多酸时，所用羟基聚醚官能化季铵盐与H3[PW12O40]的摩尔比为M/71:1或M/85:

1或M/101:1；

当采用H4[SiW12O40]为杂多酸时，所用羟基聚醚官能化季铵盐与H4[SiW12O40]的摩尔比为M/53:1或M/64:1或 M/76:1；

所述M为羟基聚醚官能化季铵盐的分子量。

3.一种如权利要求1所述的羟基聚醚基官能化杂多酸聚离子液体在催化一锅法连续合成环氧油酸甲酯中的应用，其特征在于：以所述羟基聚醚官能化杂多酸聚离子液体为非均相催化剂，过氧化氢为氧化剂，甲醇作为反应介质与底物，在无溶剂反应条件下，使油酸经一锅法连续酯化、环氧化合成环氧油酸甲酯。

4.根据权利要求3中所述的应用，其特征在于：所用羟基聚醚官能化杂多酸聚离子液体、油酸、过氧化氢和甲醇的摩尔比为1：40：120：500。
