1.一种制备稀土掺杂钨酸钙晶体将其用于LA-ICP-MS定量校正白钨矿中稀土元素的方法，其特征在于，包括以下步骤：(1)配制三氧化钨、碳酸钙、稀土氧化物及碳酸钠混合粉末，放入研钵中加入无水乙醇研磨使其充分混合均匀；

(2)将步骤(1)所得药品粉末转移至坩埚内，再用马弗炉进行高温焙烧，以5～10℃/min的升温速率从室温升温至600～800℃，恒温预设时间；再以相同的速率升温至1000～1200℃，恒温12～24小时完成高温固相反应，最后冷却至室温；

(3)将步骤(2)焙烧好的药品放入微下降晶体生长炉中，依次通过装炉、升温、引晶、等径生长、拉脱、降温步骤完成晶体生长，得到稀土掺杂钨酸钙晶体，用于LA-ICP-MS定量校正白钨矿中稀土元素。

2.如权利要求1所述的制备方法，其特征在于，所述步骤(1)中每种稀土氧化物掺杂的比例为0.01％～0.1％。

3.如权利要求1所述的制备方法，其特征在于，所述步骤(1)中向研钵中加入浸没混合粉末的无水乙醇。

4.如权利要求1所述的制备方法，其特征在于，所述步骤(2)中马弗炉温度具体设定为：以5℃/min的升温速率从室温升至700℃，恒温6小时，再以同样的5℃/min从700℃升温至

1000℃，恒温12h，最后冷却至室温。

5.如权利要求1所述的制备方法，其特征在于，所述步骤(2)中高温固相反应为：

2(1-2x)CaCO3+xNa2CO3+xRE2O3+2WO3→2NaxRExCa(1-2x)WO4+(2-3x)CO2↑。

6.如权利要求1所述的制备方法，其特征在于，所述步骤(3)中微下降晶体生长炉程序设定为：升温功率从0W至1500～1800W，升温用时8～12h，而后再次程控增加升温功率到

2000W，用时1～5h，当微下降晶体生成炉的坩埚中有熔融液体出现时，停止程控升温，用CaWO4籽晶进行引晶；晶体生长时，以1～3W/h的速率程控增加功率使晶体等径生长24～

48h；待坩埚内熔体结晶完全，晶体拉脱；降温程序设定为：2000～2500W到0W，用时20～30h。

7.如权利要求6所述的制备方法，其特征在于，所述步骤(3)中微下降晶体生长炉程序设定为：升温功率从0W至1700W，用时10h，引晶过程功率升至1800W后，再次设定程控升温功率从1800W到2000W，用时2h，当功率为1960W时，观察到有液流出现，停止程控升温，用籽晶进行引晶；晶体生长时，以1.3W/h的速率程控增加功率使晶体等径生长48h；待坩埚内原料流完，晶体拉脱；降温程序设定为：2050W到1300W，用时10h，1300W到0W，用时10h。

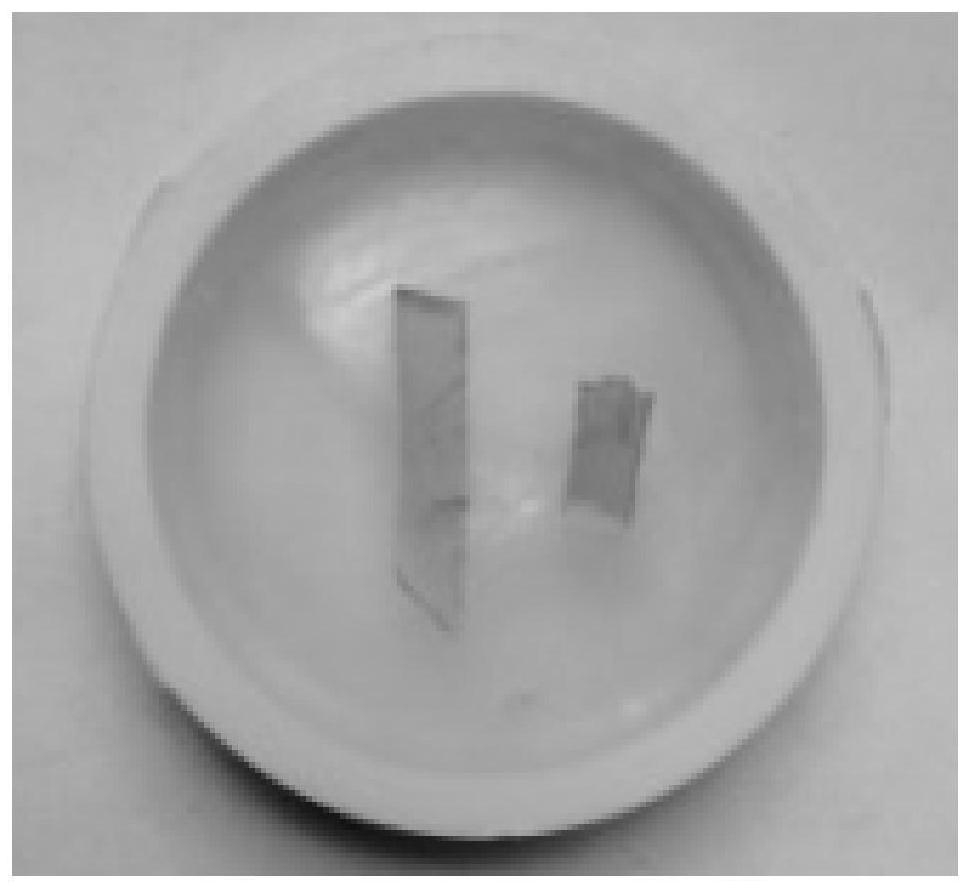

8.如权利要求1所述的制备方法，其特征在于，所述步骤(3)中合成的稀土掺杂钨酸钙晶体为长条形，长度为1～3cm，宽度为0.1～1.0cm。

9.如权利要求8所述的制备方法，其特征在于，所述步骤(3)中合成的稀土掺杂钨酸钙晶体长度为2cm，宽度为0.5cm。
