专利号: 2019106495547
申请人: 淮阴师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

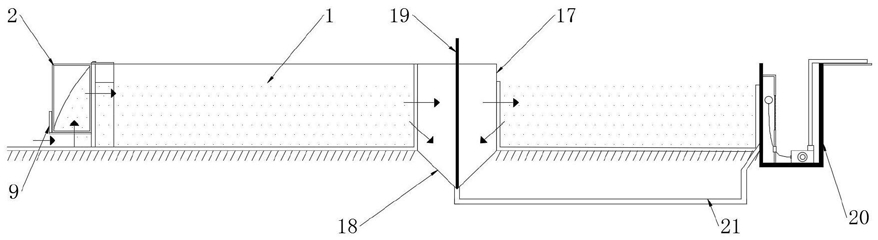

1.一种池塘水槽循环水生态养殖水处理装置,包括水槽(1),其特征在于:所述水槽(1)一侧安装有用于曝气的推水器(2),所述水槽(1)中心位置处安装有集污桶(17),所述集污桶(17)底端连接有集污漏斗(18),所述集污漏斗(18)中心位置处插入安装有作为塞子的插管(19),所述水槽(1)另一侧安装有集污井(20),所述集污漏斗(18)底部与集污井(20)之间通过输送管(21)相连,所述集污井(20)内部安装有排污泵(22),所述排污泵(22)一端安装有排污管(23);

所述推水器(2)包括框架(3)、导流板(4)和微孔管气床(5),所述框架(3)通过安装架(9)安装在水槽(1)一侧,所述框架(3)中心位置处安装有导流板(4),所述框架(3)底端安装有微孔管气床(5)。

2.根据权利要求1所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述框架(3)由3×3厘米的不锈钢方管构成。

3.根据权利要求1所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述框架(3)通过螺丝与安装架(9)固定连接,且所述安装架(9)一侧垂直安装有挡板(10)。

4.根据权利要求1所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述导流板(4)与微孔管气床(5)成四十五度角。

5.根据权利要求4所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述微孔管气床(5)包括主管(6)、支管(7)和输气管(8),所述主管(6)通过管夹安装在框架(3)底端四边,一相对所述主管(6)之间均匀连接有支管(7),另一相对所述主管(6)中心位置处均连接有输气管(8)。

6.根据权利要求5所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述支管(7)间隔四厘米开设有出气孔,所述输气管(8)与气泵的输气端相连,且所述输气管(8)为一种PVC弹簧管。

7.根据权利要求1所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述安装架(9)一端两侧均安装有套管(11),且所述安装架(9)通过套管(11)与水槽(1)一侧的引导柱(13)套接,所述引导柱(13)顶端和底端均安装有连接轴座(14),所述引导柱(13)一侧均匀安装有定位杆(15),顶端所述连接轴座(14)中心位置处安装有摇杆(16)。

8.根据权利要求7所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述所述套管(11)一侧开设有凹槽(12),且所述凹槽(12)的槽口大于定位杆(15)的直径,两个所述定位杆(15)之间的间距大于套管(11)的高度。

9.根据权利要求1所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述集污漏斗(18)底部通过PVC弯头与输送管(21)相连,且弯头外径为110mm,其所述输送管(21)为一种PVC管,且外径为160mm。

10.根据权利要求1所述的一种池塘水槽循环水生态养殖水处理装置,其特征在于:所述集污井(20)内部一侧安装有竖板(24),所述竖板(24)中心位置处嵌入安装有过滤网(25),所述竖板(24)与集污井(20)内壁之间放置有液位开关(26),所述液位开关(26)的输出端与排污泵(22)的输入端相连。
