专利号: 201910649615X
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

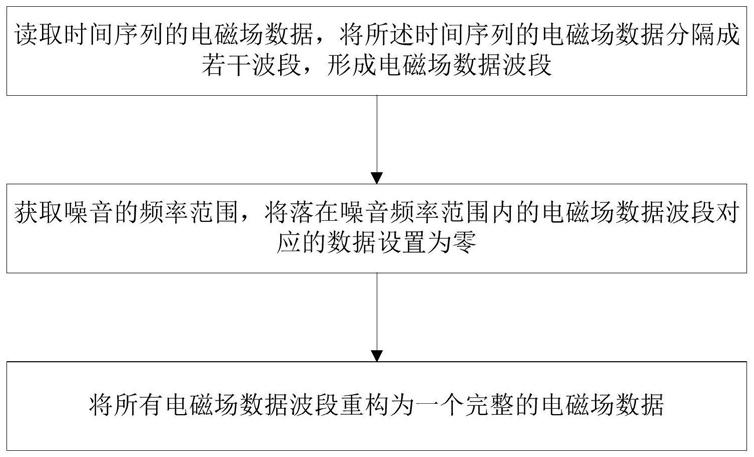

1.一种大地电磁测深资料时间域压噪的方法,其特征在于,包括以下步骤:

读取时间序列的电磁场数据,将所述时间序列的电磁场数据分隔成若干波段,形成电磁场数据波段;

获取噪音的频率范围,将落在噪音频率范围内的电磁场数据波段对应的数据设置为零;

将所有电磁场数据波段重构为一个完整的电磁场数据。

2.根据权利要求1所述的大地电磁测深资料时间域压噪的方法,其特征在于,将所述时间序列的电磁场数据分隔成若干波段,具体包括:步骤S11、将时间序列的电磁场数据进行隔点抽样,得到对应的奇数序列和偶数序列;

步骤S12、在所述奇数序列和偶数序列中,若存在其下一顺序位置有对应奇数序列项的偶数序列项,则将该偶数序列项减去与该偶数序列项下一顺序位置对应的奇数序列项的一半以及与该偶数序列项处于相同顺序位置的奇数序列项的一半,得到变换后的偶数序列项;

若存在其下一顺序位置没有对应奇数序列项的偶数序列项,将该偶数序列项减去与其处于相同顺序位置的奇数序列项,得到变换后的偶数序列项;所有变化后的偶数序列项形成了变换后的偶数序列;

在所述奇数序列和偶数序列中,若存在与偶数序列项具有相同顺序位置的奇数序列项,则将处于相同顺序位置的奇数序列项和变换后的偶数序列项对应相加,得到变换后的奇数序列项;

若存在与偶数序列项没有相同顺序位置的奇数序列项,则对该奇数序列项加上与该奇数序列项前一顺序位置对应的变换后的偶数序列项,得到变换后的奇数序列项;所有变换后的奇数序列项形成了变换后的奇数序列;

步骤S13、对变换后的奇数序列再次进行隔点抽样,得到对应的奇数序列和偶数序列;

步骤S14、执行步骤S12;

步骤S15、重复执行步骤S13~S14,直至到达预设隔点抽样次数;形成的所有奇数序列和偶数序列构成了若干波段。

3.根据权利要求2所述的大地电磁测深资料时间域压噪的方法,其特征在于,所述将所有电磁场数据波段重构为一个的完整电磁场数据,具体包括:将最后得到的奇数序列和偶数序列执行下述步骤S21,

步骤S21、若存在与偶数序列项具有相同顺序位置的奇数序列项,则将该奇数序列项减去对应顺序位置的偶数序列项,得到重构后奇数序列项;

若存在与偶数序列项没有相同顺序位置的奇数序列项,则对该奇数序列项减去与该奇数序列项前一顺序位置对应的偶数序列项,得到重构后的奇数序列项;所有重构后的奇数序列项形成了重构后的奇数序列;

若存在其下一顺序位置有对应奇数序列项的偶数序列项,则将该偶数序列项加上与该偶数序列项下一顺序位置对应的重构后的奇数序列项的一半以及该偶数序列项相同顺序位置的重构后的奇数序列项的一半,得到重构后偶数序列项;

若存在其下一顺序位置没有对应奇数序列项的偶数序列项,将偶数序列项加上对应顺序位置的重构后的奇数序列项,得到重构后的偶数序列项;所有重构后的偶数序列项形成了重构后偶数序列;

步骤S22、将重构后的奇数序列和偶数序列,按照隔点抽样的逆过程进行组合,得到重构后的序列;

步骤S23、将重构后的序列作为一个奇数序列,将所述奇数序列以及与其对应的偶数序列,执行步骤S21;

步骤S24,重复执行步骤S22~S23,直至步骤S22中得到的重构后的序列没有对应的偶数序列为止;所述得到的重构后的序列即为一个完整的电磁场数据。

4.根据权利要求1所述的大地电磁测深资料时间域压噪的方法,其特征在于,所述获取噪音的频率范围,具体包括:依据电磁测点的视电阻曲线、相位曲线或者信噪比曲线获取噪音的频率范围。

5.一种大地电磁测深资料时间域压噪的系统,其特征在于,包括电磁场数据读取模块、电磁场数据波段形成模块、噪音频率范围获取模块、噪音压制模块以及电磁场数据波段重构模块;

所述电磁场数据读取模块用于读取时间序列的电磁场数据;所述电磁场数据波段形成模块用于将所述时间序列的电磁场数据分隔成若干波段,形成电磁场数据波段;所述噪音频率范围获取模块用于获取噪音的频率范围;噪音压制模块用于将落在噪音频率范围内的电磁场数据波段对应的数据设置为零;电磁场数据波段重构模块用于将所有电磁场数据波段重构为一个完整的电磁场数据。

6.根据权利要求5所述的大地电磁测深资料时间域压噪的系统,其特征在于,所述电磁场数据波段形成模块具体还包括隔点抽样单元、高频变换单元、低频变换单元以及第一递归单元;

隔点抽样单元用于将所述时间序列的电磁场数据或者变换后的奇数序列进行隔点抽样,得到对应的奇数序列和偶数序列,还用于判断是否到达预设隔点抽样次数;

高频变换单元用于在所述奇数序列和偶数序列中,是否存在其下一顺序位置有对应奇数序列项的偶数序列项,则将该偶数序列项减去与该偶数序列项下一顺序位置对应的奇数序列项的一半以及与该偶数序列项处于相同顺序位置的奇数序列项的一半,得到变换后的偶数序列项,否则将该偶数序列项减去与其处于相同顺序位置的奇数序列项,得到变换后的偶数序列项;还用于将所有变换后的偶数序列项形成变换后的偶数序列;

低频变换单元用于判断在所述奇数序列和偶数序列中,是否存在与偶数序列项具有相同顺序位置的奇数序列项,是则将处于相同顺序位置的奇数序列项和变换后的偶数序列对应相加,得到变换后的奇数序列项,否则对该奇数序列项加上与该奇数序列项前一顺序位置对应的变换后的偶数序列项,得到变换后的奇数序列项;还用将所有变换后的奇数序列项形成变换后的奇数序列;

所述递归单元用于使隔点抽样单元进行隔点抽样,使低频变换单元、高频变换单元得到变换后的奇数序列和变换后的偶数序列,直至隔点抽样单元隔点抽样次数到达预设次数为止,形成的所有奇数序列和偶数序列构成了若干波段。

7.根据权利要求6所述的的大地电磁测深资料时间域压噪的系统,其特征在于,所述电磁场数据波段重构模块还包括低频重构单元、高频重构单元、重构组合单元和第二递归单元;

所述低频重构单元用于判断在最后得到的奇数序列和偶数序列中,是否存在与偶数序列项具有相同顺序位置的奇数序列项,是则将该奇数序列项减去对应顺序位置的偶数序列项,得到重构后奇数序列项,否则对该奇数序列项减去与该奇数序列项前一顺序位置对应的偶数序列项,得到重构后的奇数序列项;还用于将所有重构后的奇数序列项形成重构后的奇数序列;

所述高频重构单元用于判断在最后得到的奇数序列和偶数序列中,是否存在其下一顺序位置有对应奇数序列项的偶数序列项,是则将该偶数序列项加上与该偶数序列项下一顺序位置对应的重构后的奇数序列项的一半以及该偶数序列项相同顺序位置的重构后的奇数序列项的一半,得到重构后偶数序列项,并判断在最后得到的奇数序列和偶数序列中,是否存在其下一顺序位置没有对应奇数序列项的偶数序列项,是则将偶数序列项加上对应顺序位置的重构后的奇数序列项,得到重构后的偶数序列项;还用于将所有重构后的偶数序列项形成重构后偶数序列;

所述重构组合单元用于将重构后的奇数序列和偶数序列,按照隔点抽样的逆过程进行组合,得到重构后的序列;

第二递归单元用于使低频重构单元、高频重构单元分别得到重构后的奇数序列、重构后的偶数序列,使重构组合单元得到重构后的序列,将重构后的序列作为一个奇数序列,将所述奇数序列以及与其对应的偶数序列导入低频重构单元、高频重构单元,使其再次分别得到重构后的奇数序列、重构后的偶数序列,使重构组合单元得到再次重构后的序列,直至得到的重构后的序列没有对应的偶数序列为止;所述得到的重构后的序列即为一个完整的电磁场数据。

8.根据权利要求5所述的大地电磁测深资料时间域压噪的系统,其特征在于,所述噪音频率范围获取模块具体依据电磁测点的视电阻曲线、相位曲线或者信噪比曲线获取噪音的频率范围。
