专利号: 2019106539066
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种中高温相变蓄热太阳能热风取暖器,其特征在于,包括保温箱体(1)、蓄热体(2)以及用以给蓄热体(2)蓄热的槽式太阳能集热器(3);

所述保温箱体(1)内设有:位于保温箱体(1)上部的混风箱(11)、分别设在混风箱(11)两侧且均与混风箱(11)连通的常温风供风单元(12)和出风口(13)、设在混风箱(11)下方且与混风箱(11)连通的用以放置所述蓄热体(2)的腔体(14)、位于所述腔体(14)下方且与腔体(14)和保温箱体(1)外部均连通的热风供风单元(15);

所述蓄热体(2)包括多个平行放置的蓄热柱(21)和用以放置蓄热柱(21)的支架(22),多个蓄热柱(21)按照多层叉排结构排布;

所述槽式太阳能集热器(3)包括:弧形集热板(31)、设在弧形集热板(31)上方的用以放置蓄热柱(21)的蓄热柱支架(32)以及设在弧形集热板(31)下方的集热板底座(33);所述弧形集热板(31)弧形开口朝向蓄热柱支架(32);

所述混风箱(11)与所述腔体(14)之间通过热风道(16)连通;

所述腔体(14)与热风道(16)之间设有上保温百叶扇(17),所述腔体(14)与热风供风单元(15)之间设有下保温百叶扇(18);所述保温箱体(1)的内侧壁设有围绕腔体(14)和热风供风单元(15)一周设置的保温板(19);

所述热风取暖器的供热方法包括:供暖前期由于蓄热体处于高温状态,依靠自然对流与常温风机便可实现供暖目的;当蓄热体温度降低自然对流不能满足供暖要求时,打开热风风机,常温空气经过底部过滤网由热风机吹向蓄热体并与其发生对流换热空气温度升高,通过热风通道进入混风箱,最终经过出风口将热风送向指定供暖区域,出口端的出风百叶扇可根据需要调整出风方向;在此过程中热风会先经过温度传感器,当温度超过设定值时,控制器会自动启动常温风机和常温风道风阀且逐渐加大常温风机的转速,此时常温空气由侧部过滤网在常温风机的作用下经过常温风道进入混风箱,冷热风在此混合均匀并吹出,在温度传感器的作用下控制器逐渐调整热风风机和常温风机的转速,改变冷热风配比,直至风口出风温度达到设定值。

2.如权利要求1所述的中高温相变蓄热太阳能热风取暖器,其特征在于,所述常温风供风单元(12)包括固定在保温箱体(1)侧壁上的常温风壳体(121)、设在常温风壳体(121)内的常温风机(122)、连通常温风壳体(121)与所述混风箱(11)的常温风道(123)以及用以连通常温风壳体(121)与保温箱体(1)外部的侧部过滤网(124);在所述常温风道(123)上设有常温风道阀(125),常温风道阀(125)连接有控制器(126);

所述热风供风单元(15)包括热风风机(151)和用以连通热风风机(151)与保温箱体(1)外部的作为保温箱体(1)底板的底部过滤网(152)。

3.如权利要求1所述的中高温相变蓄热太阳能热风取暖器,其特征在于,所述出风口(13)内设有温度传感器(131);在出风口(13)所对的保温箱体(1)侧壁上设有用以连通出风口(13)与保温箱体(1)外部的出风百叶扇(132)。

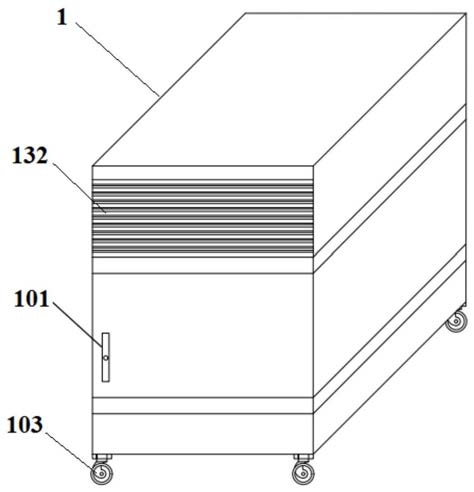

4.如权利要求1所述的中高温相变蓄热太阳能热风取暖器,其特征在于,所述保温箱体(1)上设有门板(101)。

5.如权利要求1所述的中高温相变蓄热太阳能热风取暖器,其特征在于,所述保温箱体(1)底部设有电源线(102)。

6.如权利要求1所述的中高温相变蓄热太阳能热风取暖器,其特征在于,所述保温箱体(1)底部设有万向轮(103)。
