1.一种MOF衍生铈基簇状除磷吸附剂，其特征在于，包括以下原料：均苯三甲酸和硝酸铈；

所述MOF衍生铈基簇状除磷吸附剂的制备方法包括以下步骤：步骤1，分别配制均苯三甲酸溶液和硝酸铈溶液；混合两种溶液，得混合液，将混合液置于摇床上进行摇晃反应后，自然沉降，离心清洗，真空干燥，得吸附剂前驱体；

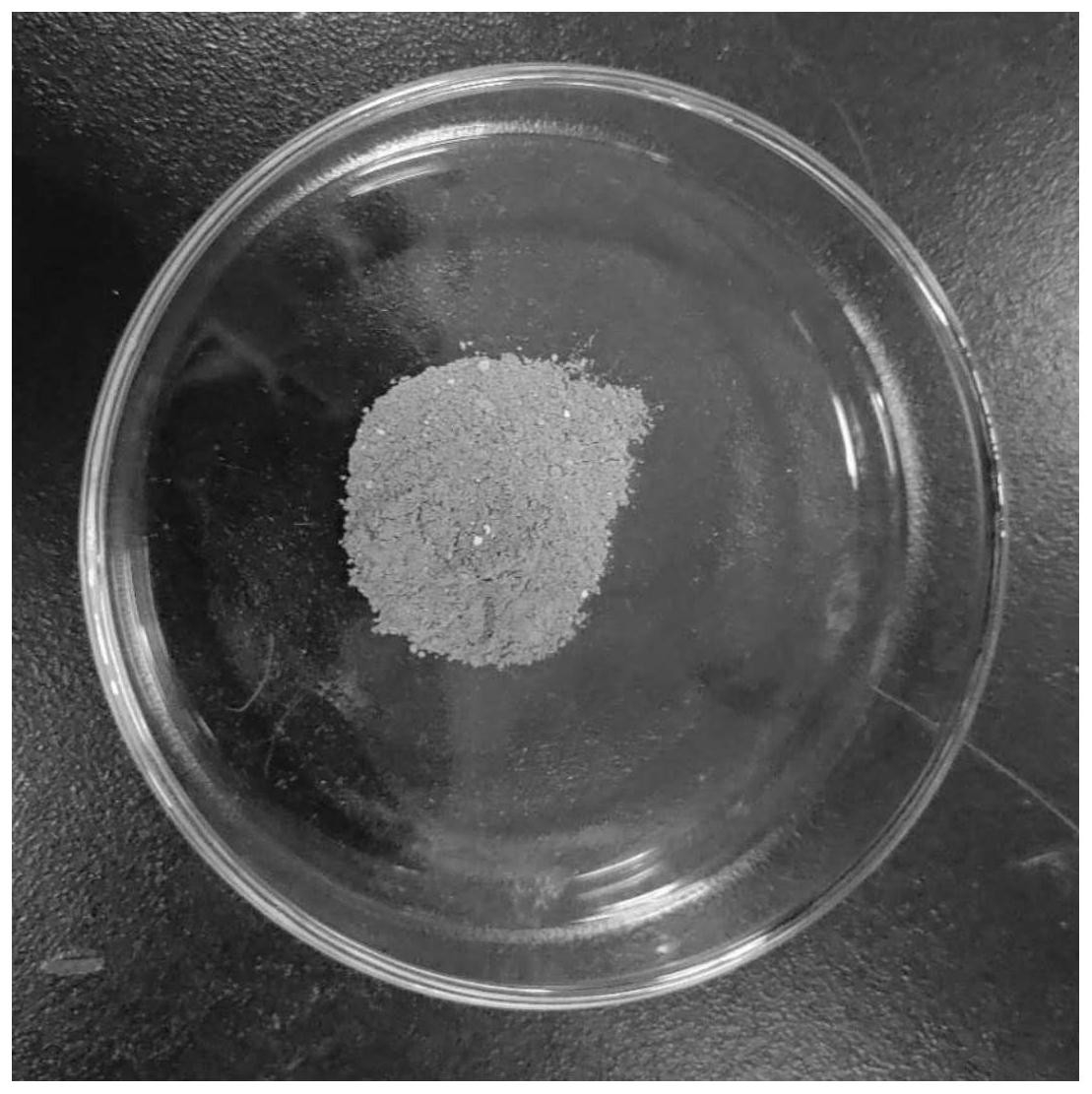

步骤2，对吸附剂前驱体在惰性气氛中进行煅烧，得MOF衍生铈基簇状除磷吸附剂。

2.根据权利要求1所述的MOF衍生铈基簇状除磷吸附剂，其特征在于，所述均苯三甲酸和硝酸铈的摩尔比为3:1～1:1。

3.根据权利要求1所述的MOF衍生铈基簇状除磷吸附剂，其特征在于，步骤1中，所述配制均苯三甲酸溶液为：将均苯三甲酸搅拌溶解于体积比为1:1的水/乙醇混合溶剂中，即得。

4.根据权利要求1所述的MOF衍生铈基簇状除磷吸附剂，其特征在于，步骤1中，所述摇晃反应的时间为1～3h。

5.根据权利要求1所述的MOF衍生铈基簇状除磷吸附剂，其特征在于，步骤1中，所述自然沉降的时间为0.25～1h。

6.根据权利要求1所述的MOF衍生铈基簇状除磷吸附剂，其特征在于，所述离心清洗为：采用去离子水洗涤3次，再用无水乙醇洗涤2次，每次洗涤的时间为5min，每次洗涤的转速为

3000～5000r/min。

7.根据权利要求1所述的MOF衍生铈基簇状除磷吸附剂，其特征在于，步骤2中，所述真空干燥的温度为50～60℃，时间为6～8h。

8.根据权利要求1所述的MOF衍生铈基簇状除磷吸附剂，其特征在于，步骤2中，所述煅烧的温度为400～700℃，时间为2～4h。
