专利号: 2019106546731
申请人: 王申树
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

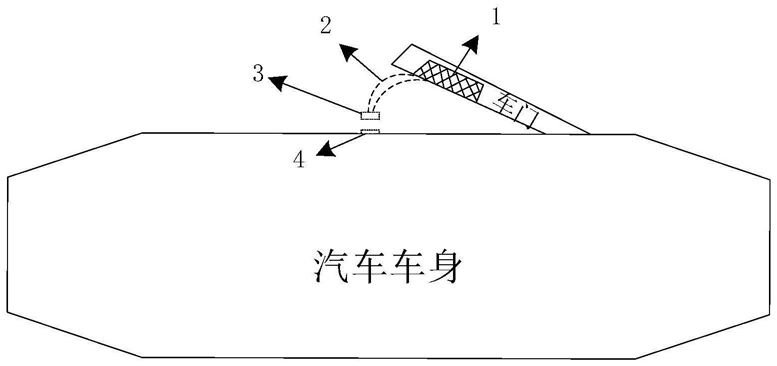

1.一种无外把手式汽车车门,包括车门、车锁、门外感应装置,其特征在于,还包括解锁机构(1)、弧形杆(2)、开门机构;

所述车锁、解锁机构(1)、弧形杆(2)、开门机构均设置在驾驶室车门内;所述门外感应装置设置在车门外侧,用于输入开门信号至中控微机;所述开门机构用于驱动弧形杆(2)相对车身运动,弧形杆(2)推动车身产生反向力,以打开车门。

2.根据权利要求1所述的无外把手式汽车车门,其特征在于,所述解锁机构(1)包括解锁电机、齿轮(9)、传动齿条(12)、第一解锁触头(13)、拉线(7);所述解锁电机固定在车门内;解锁电机输出轴与齿轮(9)相连;所述齿轮(9)支撑在车门内;所述齿轮(9)与传动齿条(12)啮合;所述传动齿条(12)可在车门内滑动,用于推动第一解锁触头(13);所述第一解锁触头(13)与车门内部结构之间设有复位弹簧(15);所述拉线(7)一端与第一解锁触头(13)相连,另一端与车锁的外开拉杆相连;解锁时,所述解锁电机驱动齿轮(9)转动,齿轮(9)带动传动齿条(12)直线运动,传动齿条(12)推动第一解锁触头(13),复位弹簧(15)压缩,第一解锁触头(13)带动拉线(7)拉动车锁的外开拉杆,实现车锁的解锁。

3.根据权利要求1所述的无外把手式汽车车门,其特征在于,所述开门机构采用机械式,包括第二解锁触头(14),拉杆(8)、闭锁栓(17)、闭锁杆(18)、张紧弹簧(115)、套筒(21);

所述第二解锁触头(14)与车门内部结构之间也设有复位弹簧(15);所述拉杆(8)一端与第二解锁触头(14)相连,另一端与闭锁栓(17)一端相连;所述车门内部结构设有滑槽,所述闭锁栓(17)可沿滑槽滑动,闭锁栓(17)另一端与闭锁杆(18)一端接触;所述闭锁杆(18)通过转轴与车门内部结构相连;所述闭锁杆(18)一端与与车门内部结构之间设有张紧弹簧(115),张紧弹簧(115)使得闭锁栓17接触;所述弧形杆(2)上设有闭锁卡点(19);所述闭锁杆(18)另一端与闭锁卡点(19)卡合;所述弧形杆(2)末端设有驱动机构,所述驱动机构用于驱动弧形杆(2)伸出;所述驱动机构设置在套筒(21)内,所述套筒(21)通过固定座(20)固定在车门内。

4.根据权利要求1所述的无外把手式汽车车门,其特征在于,所述开门机构采用电动式,包括开门电机、开门齿轮(23);所述开门电机固定在车门内;开门电机输出轴与开门齿轮(23)相连;所述开门齿轮(23)支撑在车门内;打开车门时,中控微机控制开门电机旋转,开门齿轮(23)带动弧形杆(2)转动打开车门。

5.根据权利要求4所述的无外把手式汽车车门,其特征在于,在车身与车门之间还设有测距单元,用于检测车门与车身的距离,当车门与车身达到设定距离时,所述开门机构带动弧形杆(2)复位。

6.根据权利要求5所述的无外把手式汽车车门,其特征在于,所述弧形杆(2)伸出端部还设有第一触头(3),车身上与弧形杆(2)接触部设有第二触头(4);所述第一触头(3)、第二触头(4)均具有弹性。

7.根据权利要求6所述的无外把手式汽车车门,其特征在于,所述开门机构采用电磁式;所述第一触头(3)、第二触头(4)内均设有电磁线圈;开门时由中控微机控制第一触头(3)、第二触头(4)内电磁线圈通电,触头间产生同极磁场将车门打开,手推车门后,车门距离变大且到达设定值时,切断电流磁场消失。

8.根据权利要求3所述的无外把手式汽车车门,其特征在于,所述开门机构采用电动式+机械式,在电动式开门机构的后端设置机械式开门机构;所述电动式包括开门电机、开门齿轮(23);所述开门电机固定在车门内;开门电机输出轴与开门齿轮(23)相连;所述开门齿轮(23)支撑在车门内;机械式开门机构的弧形杆(2)前端设置电动式开门机构弧形杆(2)的后端。

9.根据权利要求3所述的无外把手式汽车车门,其特征在于,所述开门机构采用电磁式+机械式,所述电磁式采用电磁线圈,正常状态产生同极磁场将车门打开,当汽车无电或电磁线圈回路存在问题时,采用机械式开门。

10.根据权利要求1所述的无外把手式汽车车门,其特征在于,所述解锁机构(1)还设有机械钥匙的锁芯结构,所述锁芯结构包括锁芯(16)、连接轴(15);所述连接轴(15)一端固定在车门内,另一端设置在齿轮(9)端面;所述锁芯(16)套在连接轴(15)上,可沿连接轴(15)轴向移动;所述连接轴(15)上套有复位扭簧(151),此复位扭簧(151)位于锁芯(16)与齿轮(9)之间;所述复位弹簧(15)一端与锁芯(16)接触,另一端与连接轴(15)固连;所述锁芯(16)上设有多个插销(161),所述齿轮(9)端面上设有多个与插销(161)配合的插孔(10)。
