专利号: 2019106555957
申请人: 绍兴市卓诚新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

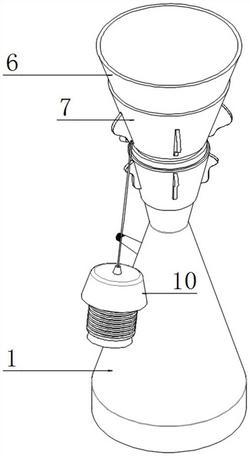

1.基于化学试验的防破损割伤的抽滤瓶结构,包括底瓶(1),抽取泵接管(2),抽滤斗套嘴(3),套嘴护环(4),第一把柄(5),抽滤斗(6),滤斗护环(7),第二把柄(8),拉绳(9),压囊盖(10),压囊腔(11),穿孔(12),挡座(13),橡胶环(14),扣环(15),抽滤腔(16)和细滤孔(17);所述底瓶(1)通过一侧所贯穿的抽取泵接管(2)与外部抽取泵实现管道连接,且在底瓶(1)顶部的抽滤斗套嘴(3)中插配有锥形漏腔结构的抽滤斗(6);其特征在于:所述压囊盖(10)为中空腔结构,其底部连接有圆柱形波纹状腔状的压囊腔(11),由此由压囊盖(10)与压囊腔(11)构成了一个压气的气囊座,并且压囊腔(11)的底面开设有密麻的气孔;所述压囊盖(10)的顶面通过胶合熔焊连接的方式还连接有一根拉绳(9),且在此拉绳(9)的一端通过捆接的方式连接有圆柱状结构的橡胶挡座(13)。

2.如权利要求1所述基于化学试验的防破损割伤的抽滤瓶结构,其特征在于:所述底瓶(1)顶段的抽滤斗套嘴(3)外壁上通过胶胶方式套装有透明塑料材质的套嘴护环(4),且在套嘴护环(4)的外壁上设有一圈第一把柄(5)。

3.如权利要求1所述基于化学试验的防破损割伤的抽滤瓶结构,其特征在于:所述抽滤斗(6)的外壁上也通过同样的方法套装有滤斗护环(7),且同样的在滤斗护环(7)的外壁上设有一圈第二把柄(8)。

4.如权利要求1所述基于化学试验的防破损割伤的抽滤瓶结构,其特征在于:第二把柄(8)中的一处把柄件上还开设有穿孔(12),且端头带有挡座(13)的拉绳(9)穿接在穿孔(12)中。

5.如权利要求1所述基于化学试验的防破损割伤的抽滤瓶结构,其特征在于:所述抽滤斗(6)收口式漏口位置处所胶合安装的抽滤腔(16)为圆形腔座结构,且带有密麻的过滤孔。

6.如权利要求1所述基于化学试验的防破损割伤的抽滤瓶结构,其特征在于:所述压囊腔(11)的直径尺寸与抽滤斗(6)的底端漏孔腔尺寸相匹配,且在压囊腔(11)的底面设有一圈喇叭口样式的橡胶环(14)。

7.如权利要求1所述基于化学试验的防破损割伤的抽滤瓶结构,其特征在于:所述压囊腔(11)顶端一体式结构的压囊盖(10)的底面上还开设有一圈环形槽结构的扣环(15),且扣环(15)的尺寸与抽滤斗(6)的底端口直径尺寸相匹配。

8.如权利要求1所述基于化学试验的防破损割伤的抽滤瓶结构,其特征在于:所述抽滤腔(16)的圆腔座周边环形板的顶部为内倒角结构。
