专利号: 2019106562819
申请人: 新昌县皇骐电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

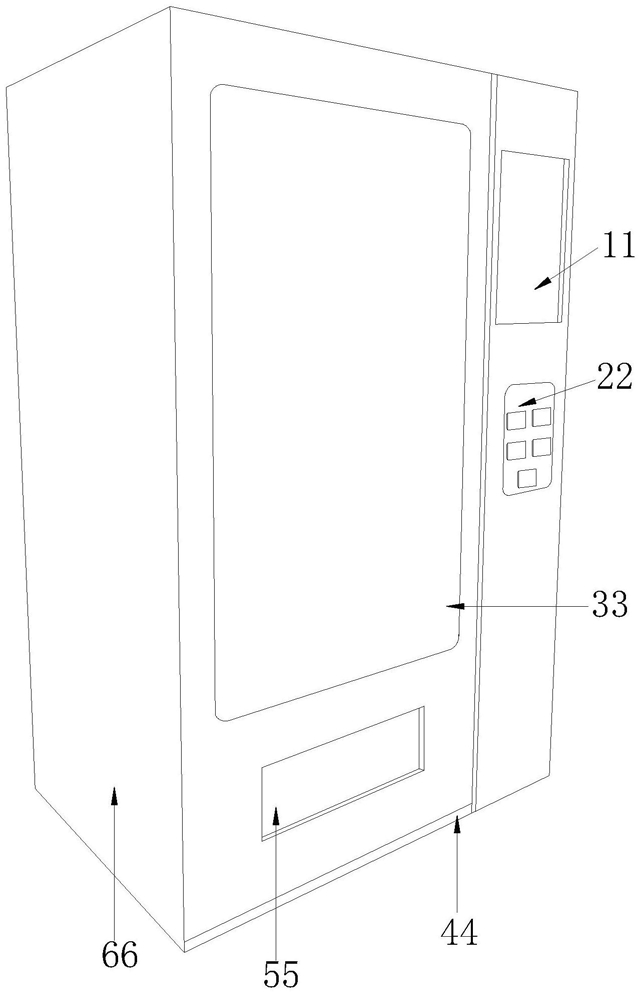

1.一种多样试用的帽子零售机,其结构包括实体试用装置(11)、操作面板(22)、内储卖装置(33)、下底板(44)、取帽框(55)、箱体(66),所述实体试用装置(11)安装在箱体(66)正面的右上角并且与内储卖装置(33)连接在一起,所述操作面板(22)设于实体试用装置(11)的下方,所述内储卖装置(33)内嵌在箱体(66)的内部,所述取帽框(55)安设在内储卖装置(33)的下方并且与箱体(66)连接在一起,所述下底板(44)固定在箱体(66)的底部,其特征在于:

所述内储卖装置(33)由内清洁箱体(330)、储帽框(331)、后推机构(332)、垂直传递装置(333)、触动钮(334)组成,所述内清洁箱体(330)内嵌在箱体(66)的内部,所述储帽框(331)设有两个以上并且等距均匀的分布在内清洁箱体(330)的内部,所述后推机构(332)紧固在储帽框(331)的后方,所述触动钮(334)设有两个以上并且安装在储帽框(331)的表面,所述垂直传递装置(333)设有两个并且紧贴在内清洁箱体(330)内部的左右两端且与后推机构(332)连接在一起;

所述后推机构(332)由第一长轨(321)、第二长轨(322)、第一短轨(323)、第二短轨(324)、顶帽器(325)组成,所述第二短轨(324)贴合在左侧的储帽框(331)的后方,所述第一短轨(323)紧固在第二短轨(324)的上方,所述第二长轨(322)安设在第一短轨(323)的上方,所述第一长轨(321)紧贴在第二长轨(322)的上方,所述第一长轨(321)、第二长轨(322)、第一短轨(323)、第二短轨(324)内部的右端均设有顶帽器(325),所述顶帽器(325)与储帽框(331)活动贴合在一起,所述顶帽器(325)由刹车轮(250)、锥架(251)、顶帽尖(252)、滑动轮(253)组成,所述锥架(251)活动贴合在储帽框(331)的后方,所述刹车轮(250)连接在锥架(251)下方的右端,所述滑动轮(253)位于刹车轮(250)的左侧,所述顶帽尖(252)紧固在锥架(251)的顶部。

2.根据权利要求1所述的一种多样试用的帽子零售机,其特征在于:所述垂直传递装置(333)由内侧直滑架(030)、滑轨(031)、内环圈(032)、焊接架(033)、感应头(034)、外侧直滑架(035)组成,所述焊接架(033)焊接在内清洁箱体(330)内部的左右两侧,所述滑轨(031)钉连接在焊接架(033)的内部,所述内侧直滑架(030)滑动连接在滑轨(031)表面的上方右端,所述外侧直滑架(035)滑动连接在滑轨(031)表面的下方左端,所述内环圈(032)焊接在外侧直滑架(035)的右侧并且与内侧直滑架(030)活动嵌套,所述感应头(034)设有两个并且焊接在内侧直滑架(030)与外侧直滑架(035)内部的顶端。

3.根据权利要求1所述的一种多样试用的帽子零售机,其特征在于:所述实体试用装置(11)由内显示镜面(110)、动作捕捉器(111)、连通线(112)、人脸识别头(113)、并联连通架(114)、串接架(115)组成,所述内显示镜面(110)胶连接在箱体(66)正面的右上角,所述动作捕捉器(111)电连接在内显示镜面(110)内部上方的左右两端,所述人脸识别头(113)通过连通线(112)与动作捕捉器(111)电连接在一起,所述并联连通架(114)的底部与人脸识别头(113)电连接在一起,所述并联连通架(114)的左端与四个串接架(115)通过焊锡固定在一起,所述串接架(115)的内部胶连接有四个触动钮(334)。
