专利号: 2019106571485
申请人: 铜陵市鼎辉新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

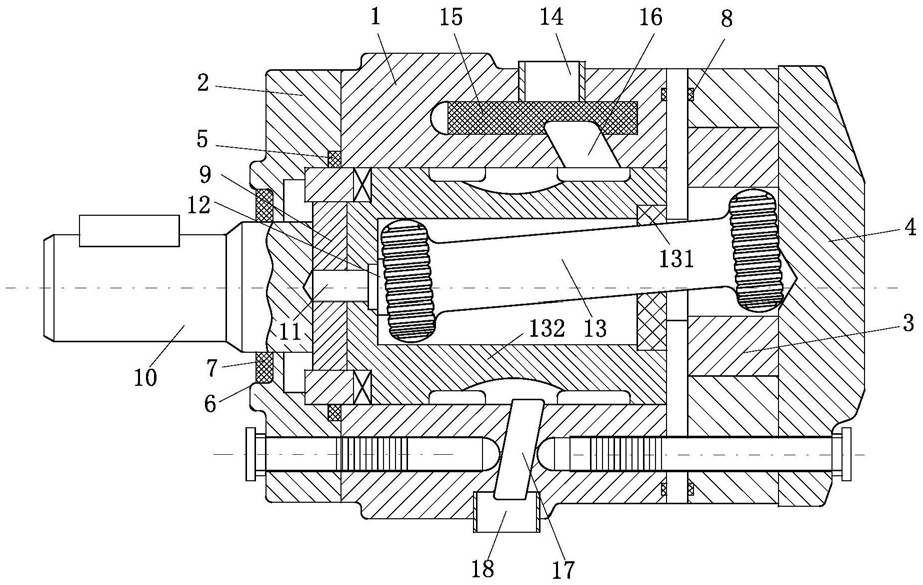

1.一种液压马达,包括壳体(1),其特征在于:所述壳体(1)的一侧通过螺栓紧固连接有前盖(2),所述壳体(1)的另一侧设有侧隔盘(3),所述侧隔盘(3)的一侧设有后盖(4),所述侧隔盘(3)和后盖(4)通过螺栓与壳体(1)紧固连接,所述前盖(2)内固定连接有轴承隔盘(9),所述轴承隔盘(9)内套接有输出轴(10),所述输出轴(10)的一端固定连接有定转子(11),所述定转子(11)外套接有转子套(12),所述转子套(12)的一端固定连接有传动轴(13),所述转子套(12)的内圈开设有平滑槽(121),所述定转子(11)的四周固定连接有凸棱(111),所述凸棱(111)和平滑槽(121)啮合连接,所述传动轴(13)外套接有轴套(132),所述轴套(132)和轴承隔盘(9)通过轴承活动连接。

2.根据权利要求1所述的一种液压马达,其特征在于:所述壳体(1)的顶部开设有注液口(14),所述壳体(1)上开设有位于注液口(14)底部的缓冲区(15),所述壳体(1)上开设有位于缓冲区(15)底部的输入通道(16),所述壳体(1)上开设有轴套(132)正下方的输出通道(17),所述壳体(1)的底部开设有出液口(18),所述出液口(18)和输出通道(17)连通,所述壳体(1)的内部由上至下依次固定连接有顶导流曲板(19)、顶结构曲板(20)、底结构曲板(26)和底导流曲板(25),所述壳体(1)的内部由左至右依次固定连接有第一左导流曲板(21)、第二导流曲板、左结构曲板(23)和右结构曲板(24),所述轴套(132)的四周套接有驱动板(27);所述顶结构曲板(20)、底结构曲板(26)、左结构曲板(23)和右结构曲板(24)形成椭圆形内圈。

3.根据权利要求1所述的一种液压马达,其特征在于:所述第一左导流曲板(21)和底导流曲板(25)固定连接,所述一左导流曲板和底导流曲板(25)的连接处和第二左导流曲板(22)之间形成回流区。

4.根据权利要求1所述的一种液压马达,其特征在于:所述传动轴(13)外套接有缓冲圈(131),所述缓冲圈(131)的外圈环轴套(132)搭接。

5.根据权利要求1所述的一种液压马达,其特征在于:所述壳体(1)和前盖(2)之间卡接有第一密封圈(5),所述前盖(2)的一侧开设有圈槽(6),所述圈槽(6)内卡接有防尘圈(7),所述侧隔盘(3)和壳体(1)之间卡接有第二密封圈(8)。

6.根据权利要求1所述的一种液压马达,其特征在于:所述壳体(1)的顶部固定连接有顶安装板(28),所述顶安装板(28)顶部的两侧均固定连接有吊环(29),所述吊环(29)包括夹体(30),所述夹体(30)内设有螺纹轴(31),所述螺纹轴(31)与夹体(30)底部固定连接,所述螺纹轴(31)与夹体(30)的顶部套接,所述螺纹轴(31)的顶部螺纹连接有位于夹体(30)上表面的螺母块,所述夹体(30)的阴角扣接有环体(32)。
