专利号: 201910658054X
申请人: 涡阳县新源泡沫夹心板有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

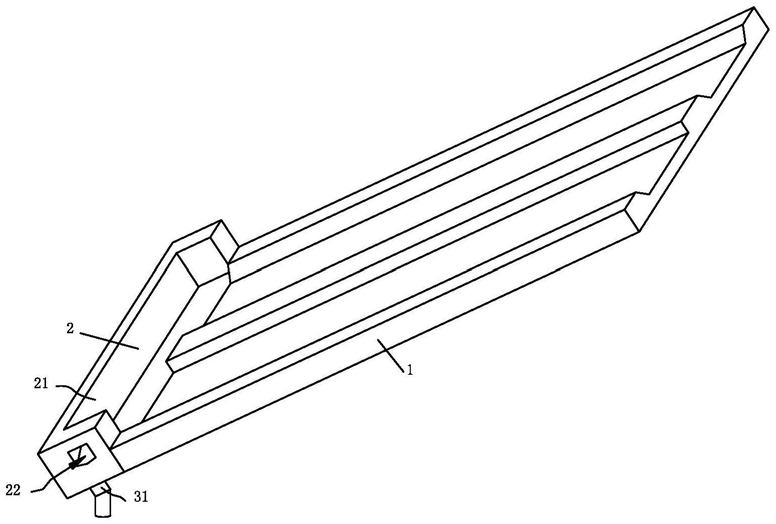

1.一种复合彩钢瓦,其特征在于:包括彩钢瓦本体(1)、导流结构(2)、过滤结构(3)及推动结构(4),用于屋顶铺设、排水的所述彩钢瓦本体(1)连接有用于疏水导水的所述导流结构(2),所述导流结构(2)连接有用于将雨水导向地面的所述过滤结构(3),所述导流结构(2)连接有用于抖动所述过滤结构(3)进行排叶的所述推动结构(4),所述导流结构(2)连接于所述过滤结构(3)。

2.根据权利要求1所述的一种复合彩钢瓦,其特征在于:所述导流结构(2)包括导流板(21)、排叶孔(22)及滑槽(23),所述彩钢瓦本体(1)固定有用于疏水的所述导流板(21),所述导流板(21)开设向下倾斜的所述排叶孔(22),所述排叶孔与所述导流板垂直面呈“30°”夹角,所述排叶孔(22)连通于所述导流板(21),所述导流板(21)开设所述滑槽(23)。

3.根据权利要求2所述的一种复合彩钢瓦,其特征在于:所述过滤结构(3)包括排水管(31)、过滤网(32)、进水槽(33)、固定板(34)、第一弹簧(35)、固定块(36)及固定杆(37),所述导流板(21)固定有顶端为“凹”形结构的所述排水管(31),所述排水管(31)滑动连接有所述固定板(34),所述固定板(34)固定有所述过滤网(32),所述过滤网(32)位于所述排水管(31)内部,所述固定板(34)开设所述进水槽(33),所述进水槽(33)位于所述排水管(31)内部,所述排水管(31)固定有所述固定块(36),所述固定块(36)的宽度小于所述排水管(31)内部的最小直径,所述固定块(36)内部滑动连接有所述固定杆(37),所述固定杆(37)固定于所述过滤网(32),所述过滤网(32)和所述固定块(36)之间固定有所述第一弹簧(35),所述固定杆(37)贯穿于所述第一弹簧(35)内部。

4.根据权利要求3所述的一种复合彩钢瓦,其特征在于:所述推动结构(4)包括固定座(41)、固定柱(42)、第二弹簧(43)、压杆(44)、支撑块(45)及按压块(46),所述滑槽(23)内部滑动连接有顶端呈“弧形”结构的所述支撑块(45),所述滑槽(23)连通于所述排水管(31)内部,所述支撑块(45)底端固定有所述固定柱(42),所述排水管(31)固定有所述支撑块(45),所述支撑块(45)转动连接有所述压杆(44),所述压杆(44)和所述导流板(21)内侧壁之间固定有所述第二弹簧(43),所述第二弹簧(43)的弹力大于所述第一弹簧(35)的弹力,所述压杆(44)和所述固定柱(42)底端抵触,所述压杆(44)与所述固定杆(37)底端抵触,所述压杆(44)固定有呈“波浪”形结构的所述按压块(46),所述按压块(46)位于所述排水管(31)内部,所述按压块(46)的宽度与所述排水管(31)内部的最小直径相同。

5.根据权利要求4所述的一种复合彩钢瓦,其特征在于:所述压杆(44)的转动点和所述第二弹簧(43)之间的距离大于所述压杆(44)转动点和所述按压块(46)之间的距离,所述排水管(31)顶端和所述排叶孔(22)顶端之间的垂直距离小于所述第二弹簧(43)的二分之一长度,所述过滤网(32)与所述排水管(31)之间呈“30°”的夹角,所述过滤网(32)倾斜方向朝向所述排叶孔(22),所述固定座(41)顶端和所述过滤网(32)顶端位于同一高度。
