专利号: 2019106610032
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

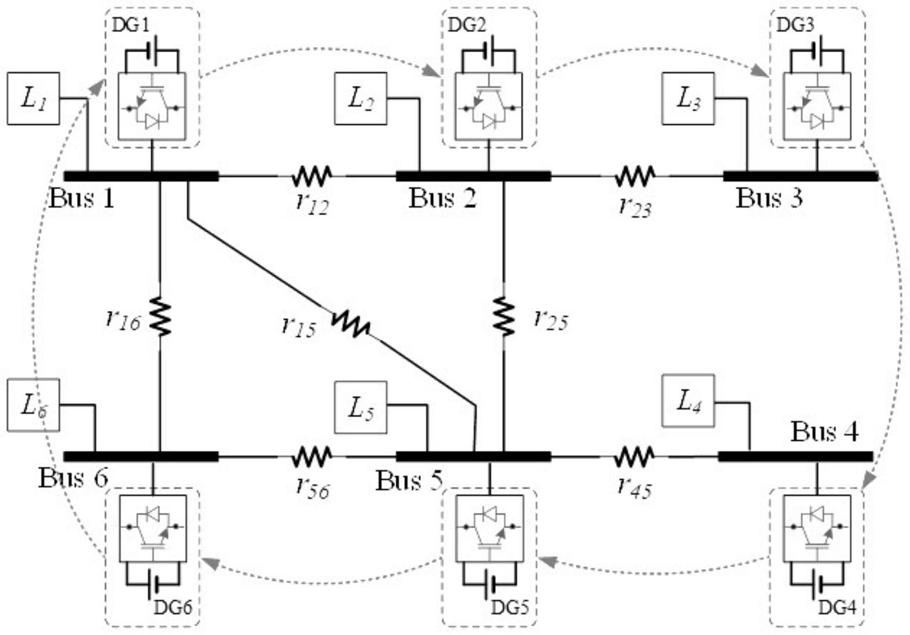

1.一种直流微电网电压和电流分配分布式协调控制方法,其特征在于,包括以下步骤:步骤1:微电网中所有参与协调控制的分布式电源,均设置与其对应的分布式协调控制器;每个分布式协调控制器均与其对应的分布式电源的换流器控制器连接;

步骤2:分布式协调控制器之间通过通信网连接;

通信网中的节点分为领航者节点和跟随者节点,领航者节点提供静态的额定电压参考值 跟随者节点为分布式电源;

领航者节点和任一跟随者节点之间的连接情况为gi:式中:i分布式电源标号, N为微电网中参与协调控制的分布式电源数量;

跟随者节点之间的通信连接用矩阵A表示:

式中:aij为非负实数,为从节点j到节点i的通信加权系数。

2.根据权利要求1所述的一种直流微电网电压和电流分配分布式协调控制方法,其特征在于,所述分布式协调控制器中控制方法如下:通过包含电流一致项和电压一致项的复合一致性算法得到分布式电源的额定输出电压参考值:式中:Ii为第i个分布式电源的输出电流,Ij为第j个分布式电源的输出电流, 为第i个分布式电源的额定输出电流, 为第j个分布式电源的额定输出电流, 为第j个分布式电源的额定输出电压参考值,Vi*为第i个分布式电源的额定输出电压参考值,α为一个正常数,λ为一个可调参数,取值范围为[0,1]; 和 通过跟随者节点之间的通信网,由节点j传输给节点i;

根据分布式电源的额定输出电压参考值计算分布式电源的输出工作点电压:Vi=Vi*-riIi

式中:Vi为第i个分布式电源的输出工作点电压,ri为第i个分布式电源的下垂系数。
