专利号: 2019106616397
申请人: 浙江麦知网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

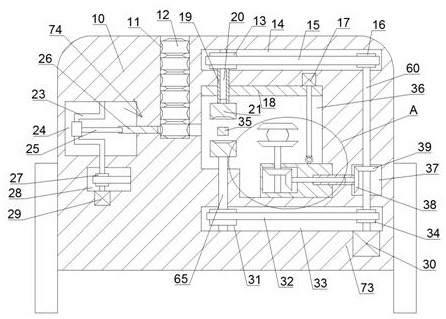

1.一种能保持静音状态的万向轮的生产终端及其控制系统,包括主机体,所述主机体的顶面上开设有进料槽,所述进料槽内可存放轮毂,所述进料槽的左侧开设有矩形腔,所述矩形腔内设有推进机构,所述推进机构包括滑动设置的第一推杆,所述第一推杆可将所述轮毂向右推进,所述进料槽的右侧连通开设有加工腔,所述加工腔内设有打磨机构,所述打磨机构包括两组上下对称设置的圆盘和打磨盘,两组所述圆盘可将所述轮毂夹紧,使所述打磨盘可以进行打磨,所述加工腔的底壁内开设有第二皮带腔,所述第二皮带腔内设有动力机构,所述动力机构为所述圆盘和所述打磨盘的旋转提供动力,所述加工腔的后侧开设有传动腔,所述传动腔内设有推出机构,所述推出机构包括滑动设置的第二推杆,所述第二推杆可将所述轮毂在打磨完成后自动推出。

2.根据权利要求1所述的一种能保持静音状态的万向轮的生产终端及其控制系统,其特征在于:所述第一推杆滑动设置在所述进料槽的左侧壁体内,所述矩形腔内转动设有第一曲轴,所述第一曲轴的弯曲外周上转动设有第一连杆,所述第一连杆与所述第一推杆铰接,所述矩形腔的底部开设有第一皮带腔,所述第一皮带腔向右后侧延伸,所述第一曲轴的底部延伸段伸入所述第一皮带腔内,所述第一皮带腔的底壁内固嵌有第一电机,所述第一电机与所述第一曲轴的底端动力连接,位于所述第一皮带腔内的所述第一曲轴的部分外周上固设有第一带轮。

3.根据权利要求2所述的一种能保持静音状态的万向轮的生产终端及其控制系统,其特征在于:所述传动腔内转动设有第二曲轴,所述第二曲轴的外周上转动设有第二连杆,所述第二连杆与所述第二推杆铰接,所述第二推杆滑动设置在所述加工腔的后壁内,所述第一皮带腔的右侧延伸段延伸至所述传动腔的底部,且所述第二曲轴的底部延伸段伸入所述第一皮带腔内,且其外周上固设有第二带轮,所述第二带轮与所述第一带轮之间通过第一皮带连接。

4.根据权利要求1所述的一种能保持静音状态的万向轮的生产终端及其控制系统,其特征在于:所述加工腔内滑动设有滑板,所述滑板内转动设有上下延伸的第一花键套,位于上侧的所述圆盘固设在所述第一花键套的底端,所述第二皮带腔与所述加工腔之间转动设有上下延伸设置的竖轴,所述的顶部延伸段伸入所述加工腔内,位于下侧的所述圆盘与所述竖轴的顶端固定,位于所述第二皮带腔内的所述竖轴的部分外周上固设有第三带轮,所述第二皮带腔的底壁内固嵌有第二电机,所述第二电机的顶面上动力连接有向上延伸设置的动力轴,位于所述第二皮带腔内的所述动力轴的部分外周上固设有第四带轮,所述第四带轮与所述第三带轮之间通过第二皮带连接。

5.根据权利要求4所述的一种能保持静音状态的万向轮的生产终端及其控制系统,其特征在于:所述加工腔的顶部开设有第三皮带腔,所述动力轴的顶部延伸部分伸入所述第三皮带腔内,且其末端固设有第五带轮,所述第三皮带腔内转动内设有第一花键轴,所述第一花键轴的外周上固设有第六带轮,所述第六带轮与所述第五带轮之间通过第三皮带连接,所述第一花键轴的底部延伸段伸入所述第一花键套内,且与所述第一花键套花键配合连接。

6.根据权利要求5所述的一种能保持静音状态的万向轮的生产终端及其控制系统,其特征在于:所述加工腔的底壁上滑动设有滑块,所述滑块内开设有从动腔,所述从动腔内转动设有向上延伸的从动轴,所述从动轴的顶部延伸段伸出所述从动腔外,所述打磨盘固设在所述从动轴的顶端,位于所述从动腔内的所述从动轴的外周上固设有第一锥齿轮,所述滑块右侧的所述主机体内开设有动力腔,所述动力腔的左侧壁体内转动设有第二花键套,所述第二花键套的右端固设有第二锥齿轮,所述动力轴贯穿所述动力腔,所述动力轴的外周上固设有位于所述动力腔内的第三锥齿轮,所述第三锥齿轮与所述第二锥齿轮啮合,所述从动腔的右壁内转动设有第二花键轴,所述第二花键轴与所述第二花键套花键配合,所述第二花键轴的左侧端固设有第四锥齿轮,所述第四锥齿轮与所述第一锥齿轮啮合。

7.根据权利要求6所述的一种能保持静音状态的万向轮的生产终端及其控制系统,其特征在于:所述加工腔的顶壁内固嵌有第三电机,所述第三电机的底端动力连接有向下延伸的螺杆轴,所述螺杆轴与所述滑板螺纹配合,所述动力轴的底端固设有第五锥齿轮,所述滑块的顶部啮合转动设有第六锥齿轮,所述第六锥齿轮与所述第五锥齿轮啮合。
