1.一种CuOX/OMS-2催化剂的制备方法，其特征在于，包括下述步骤：步骤1，分别称取氧化锰八面体分子筛OMS-2、硝酸铜加入水，在室温下超声2-4h，搅拌

15-24h，得到混合物；

步骤2，将步骤1的混合物在70-100℃下减压蒸馏1-3h，100-120℃下干燥3-5h；

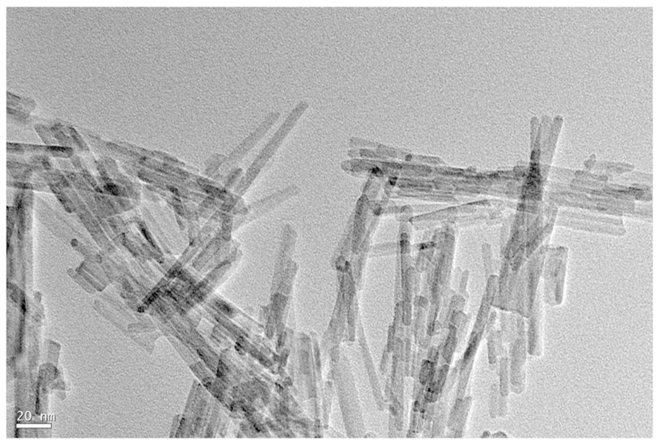

步骤3，将步骤2的干燥产品在300-400℃下煅烧1-3h，制得所述CuOX/OMS-2催化剂。

2.根据权利要求1所述的CuOX/OMS-2催化剂的制备方法，其特征在于：所述步骤1中氧化锰八面体分子筛OMS-2与硝酸铜的质量比为20～3。

3.根据权利要求1所述的CuOX/OMS-2催化剂的制备方法，其特征在于：所述步骤3中CuOX/OMS-2催化剂中铜的质量含量为0.5-1.8％。

4.根据权利要求1所述的CuOX/OMS-2催化剂的制备方法，其特征在于：所述步骤3中CuOX/OMS-2催化剂中x为0.5-1。

5.根据权利要求1-4任一项所述制备得到的CuOX/OMS-2催化剂在催化合成吩恶噻衍生物上的应用。

6.根据权利要求5所述的应用，其特征在于，CuOX/OMS-2催化剂在催化合成吩恶噻衍生物的步骤如下：步骤1，将反应物1溶解在DMSO溶液中，搅拌至完全溶解；

步骤2，将Cs2CO3和CuOX/OMS-2加入反应体系中；

步骤3，将反应体系加热至120-140℃，反应10-12h，即可得到吩恶噻衍生物。

7.根据权利要求6所述的应用，其特征在于，反应物1、Cs2CO3、CuOX/OMS-2的质量比为1：

2.6-3.5：0.05-0.1。

8.根据权利要求6所述的应用，其特征在于，所述的R1为-Cl、-F、-OCH3、-CH3、或-H；R2为-H、-CH3、或-Cl。
