专利号: 2019106636367
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

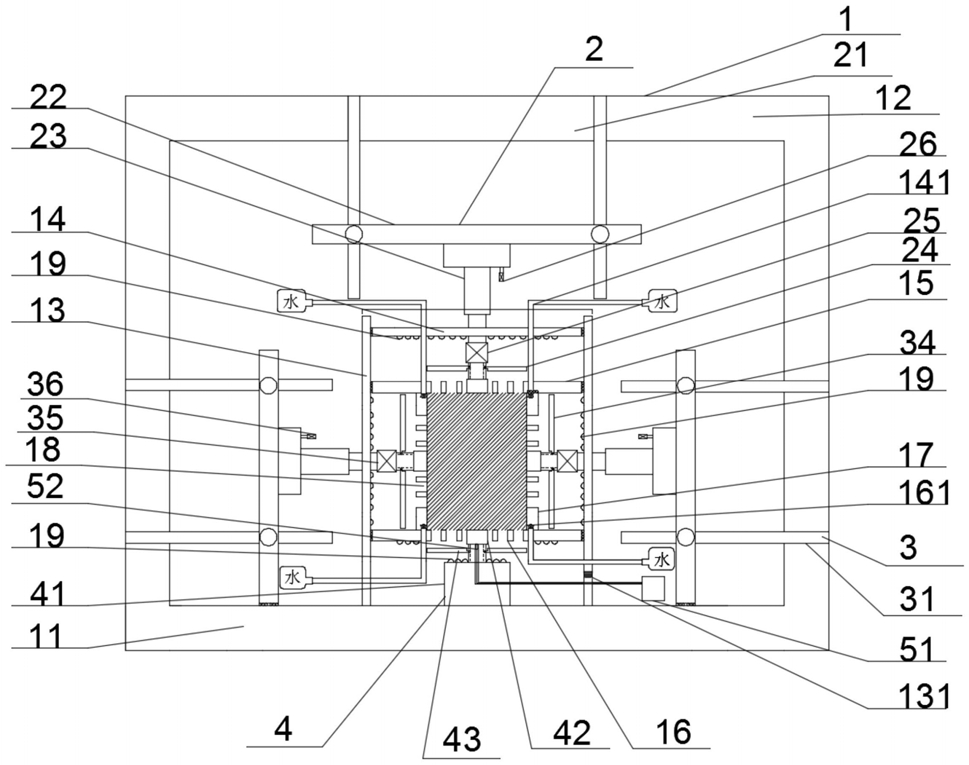

1.一种适用于岩石真三轴、干湿循环及声发射试验一体机,其特征在于,包括:试验容置机构、顶部升降机构、侧向伸缩机构、底部升降机构、声发射机构,所述试验容置机构包括基座、支架、桶状反力厚壁、烘箱盖板、顶部轴向压板、底部轴向压板、若干侧向轴向压板,所述桶状反力厚壁竖直设置在所述基座上,所述烘箱盖板设置在所述桶状反力厚壁上,所述基座、所述桶状反力厚壁、所述烘箱盖板形成一容置空间,所述顶部轴向压板、所述底部轴向压板、所述侧向轴向压板设置在所述容置空间内,所述顶部轴向压板与所述桶状反力厚壁远离所述基座的一端水平固定,所述底部轴向压板与所述桶状反力厚壁靠近所述基座的一端水平固定,若干所述侧向轴向压板与所述顶部轴向压板、所述底部轴向压板竖直抵接,所述顶部轴向压板、所述底部轴向压板、若干所述侧向轴向压板组合成一内部镂空的立方体,所述顶部升降机构与所述烘箱盖板、所述顶部轴向压板固定,带动所述烘箱盖板、所述顶部轴向压板升降,所述侧向伸缩机构与所述侧向轴向压板固定并带动所述侧向轴向压板伸缩,所述底部升降机构与所述底部轴向压板固定,并带动所述底部轴向压板升降,所述声发射机构设在所述底部升降机构上,并向所述容置空间内发送声波,所述烘箱盖板上设有穿设于所述顶部轴向压板并与外界水泵相连的顶部喷水管,所述底部轴向压板上设有与外界水泵相连的底部喷水管,所述桶状反力厚壁的内壁、所述烘箱盖板的朝向所述底部轴向压板的面上设有电热管。

2.如权利要求1所述的适用于岩石真三轴、干湿循环及声发射试验一体机,其特征在于,所述顶部升降机构包括顶部液压升降机、顶部升降台、顶部传力柱、顶部挡水板及顶部滑动器,所述顶部液压升降机固定在所述支架上,所述顶部液压升降机的活动端与所述顶部升降台固定,所述顶部传力柱一端与所述顶部升降台固定,所述顶部传力柱另一端穿设于所述烘箱盖板并与所述顶部轴向压板固定,所述顶部滑动器设在所述顶部传力柱上并可沿所述顶部传力柱滑动,所述顶部挡水板与所述顶部滑动器固定并在所述顶部滑动器的带动下沿所述顶部传力柱运动。

3.如权利要求2所述的适用于岩石真三轴、干湿循环及声发射试验一体机,其特征在于,所述侧向伸缩机构包括侧向液压伸缩机、侧向移动台、侧向传力柱、侧向挡水板及侧向滑动器,所述侧向液压伸缩机固定在所述支架上,所述侧向液压伸缩机的活动端与所述侧向移动台固定,所述侧向传力柱一端与所述侧向移动台固定,所述侧向传力柱另一端穿设于所述桶状反力厚壁并与所述侧向轴向压板固定,所述侧向滑动器设在所述侧向传力柱上并可沿所述侧向传力柱滑动,所述侧向挡水板与所述侧向滑动器固定并在所述侧向滑动器的带动下沿所述侧向传力柱运动。

4.如权利要求3所述的适用于岩石真三轴、干湿循环及声发射试验一体机,其特征在于,所述底部升降机构包括底轴载台、底部支撑柱、底部挡水板及底部滑动器,所述底轴载台设置在所述基座上,所述底部支撑柱一端与所述底轴载台固定,所述底部支撑柱另一端与所述底部轴向压板固定,所述底部滑动器设置在所述底部支撑柱上且可沿所述底部支撑柱滑动,所述底部挡水板与所述底部滑动器固定,所述底部挡水板位于所述底轴载台与所述底部轴向压板之间,所述底部挡水板可沿所述底部支撑柱运动,将所述底部轴向压板上的所述蒸发孔挡住。

5.如权利要求4所述的一种适用于岩石真三轴、干湿循环及声发射试验一体机,其特征在于,所述声发射机构包括前置放大器、声发射检波器,所述前置放大器设置在所述底部支撑柱内且与所述底部轴向压板抵接,所述声发射检波器设在所述桶状反力厚壁外并与所述前置放大器连接。

6.如权利要求5所述的一种适用于岩石真三轴、干湿循环及声发射试验一体机,其特征在于,所述顶部轴向压板、所述底部轴向压板、所述若干侧向轴向压板上设有若干蒸发孔。

7.如权利要求6所述的一种适用于岩石真三轴、干湿循环及声发射试验一体机,其特征在于,所述所述底轴载台上设有电热管,所述电热管用于对所述容置空间内进行加热。
