1.一种对称型9,10-双噻吩基蒽化合物，具有式I所示结构：其中，R为－Br、

2.权利要求1所述对称型9,10-双噻吩基蒽化合物的制备方法，当R为－Br时，包括以下步骤：将2-甲基噻吩、N-溴代琥珀酰亚胺和四氢呋喃混合，进行取代反应，得到2-甲基-3,5-二溴噻吩；

将所述2-甲基-3,5-二溴噻吩、乙醚、正丁基锂和硼酸三丁酯混合，进行硼酸化反应，得到5-硼酸基-2-甲基-3-溴噻吩；

将所述5-硼酸基-2-甲基-3-溴噻吩、四氢呋喃、三苯基磷钯、碳酸钠溶液和9,10-二溴蒽混合，进行偶联反应，得到9,10-双(4-溴5-甲基噻吩-2-基)蒽，即对称型9,10-双噻吩基蒽化合物。

3.根据权利要求2所述的制备方法，其特征在于，所述2-甲基噻吩与N-溴代琥珀酰亚胺的摩尔比为(45～55):(90～110)；所述2-甲基噻吩与四氢呋喃的用量比为(45～55)mmol:

100mL；

所述取代反应的温度为0℃，所述取代反应的时间为24h。

4.根据权利要求2所述的制备方法，其特征在于，所述2-甲基-3,5-二溴噻吩、乙醚、正丁基锂和硼酸三丁酯的用量比为15～25mmol:80mL:10mL:8mL；

所述硼酸化反应的温度为-78℃，所述硼酸化反应的时间为6h。

5.根据权利要求2所述的制备方法，其特征在于，所述5-硼酸基-2-甲基-3-溴噻吩、四氢呋喃、三苯基磷钯、碳酸钠溶液和9,10-二溴蒽的用量比为(5.0～7.0)mmol：150mL：(0.05～0.10)g:(40～50)mL:(2.5～3.5)mmol；

所述偶联反应的温度为80℃，时间为12h。

6.权利要求1所述对称型9,10-双噻吩基蒽化合物的制备方法，当R为时，包括以下步骤：

将9,10-双(4-溴5-甲基噻吩-2-基)蒽、苯硼酸化合物、三苯基磷钯、碳酸钠溶液和四氢呋喃混合，进行偶联反应，得到对称型9,10-双噻吩基蒽化合物；所述9,10-双(4-溴5-甲基噻吩-2-基)蒽由权利要求2～5任一项所述制备方法制备而得；

所述苯硼酸化合物为苯硼酸、4-甲氧基苯硼酸或4-甲氰基苯硼酸。

7.根据权利要求6所述的制备方法，其特征在于，所述9,10-双(4-溴5-甲基噻吩-2-基)蒽、苯硼酸化合物、三苯基磷钯、碳酸钠溶液和四氢呋喃的用量比优选为(1.5～2.5)mmol:(3～5)mmol:(0.05～1.0)g:(40～50)mL:150mL。

8.根据权利要求6所述的制备方法，其特征在于，所述偶联反应的温度为80℃，时间为

12h。

9.权利要求1所述对称型9,10-双噻吩基蒽化合物在生物细胞荧光成像技术中的应用，其中，R为

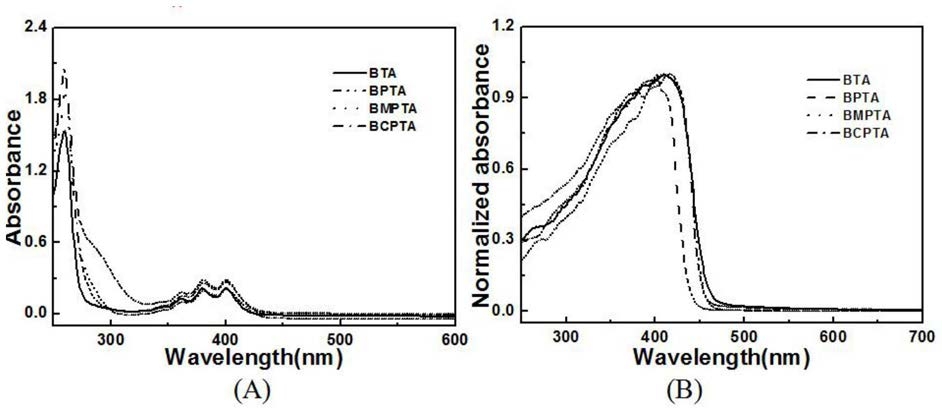

10.权利要求1所述对称型9,10-双噻吩基蒽化合物作为机械致变色材料的应用，其中，R为
