专利号: 2019106689294
申请人: 杭州余杭弘创物业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

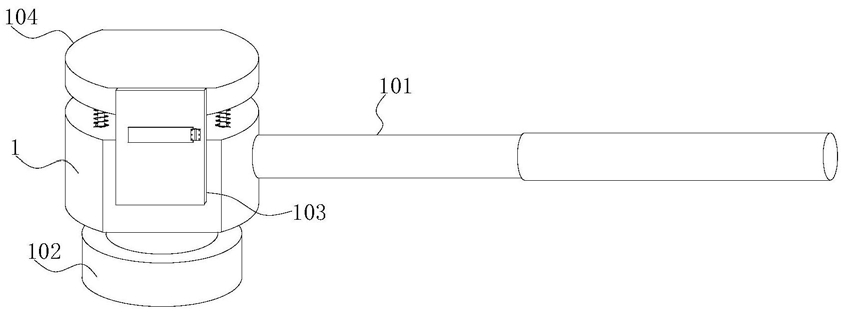

1.一种钉子完整度可控的截断锤,包括锤身(1),其特征在于:所述锤身(1)右侧的中部固定焊接有锤柄(101),所述锤身(1)的底部通过金属块固定焊接有锤头(102),所述锤头(102)的正面设置有限位机构(103),所述锤身(1)的顶部设置有钉子截断机构(104),所述锤身(1)顶部背面的中部固定焊接有第一截断刀片(105),所述锤身(1)顶部的两侧均开设有补偿孔(106),所述锤身(1)背面的两侧均开设有隐形槽(107),所述隐形槽(107)的内腔等距离设置有截断导轮(108)。

2.根据权利要求1所述的一种钉子完整度可控的截断锤,其特征在于:所述限位机构(103)包括限位宽板(1031),所述限位宽板(1031)背面的两侧开设有限位槽(1032),所述限位槽(1032)的内腔活动卡接有限位条(1033),所述限位宽板(1031)正面顶部的两侧均开设有锁紧孔(1034),所述锁紧孔(1034)的内腔贯穿连接有锁紧柱(1035),所述锁紧柱(1035)远离锁紧孔(1034)的一侧固定焊接有抽拉板(1036)。

3.根据权利要求2所述的一种钉子完整度可控的截断锤,其特征在于:所述锁紧孔(1034)的背面与限位槽(1032)的正面相连通,所述锁紧柱(1035)的背面贯穿锁紧孔(1034)并延伸至限位槽(1032)的内腔。

4.根据权利要求2所述的一种钉子完整度可控的截断锤,其特征在于:所述限位条(1033)包括水平条(10331)和垂直条(10332),所述水平条(10331)活动卡接在限位槽(1032)的内腔,所述垂直条(10332)的背面贯穿限位槽(1032)并延伸至限位槽(1032)的外侧,所述垂直条(10332)远离限位槽(1032)的一侧固定焊接在锤身(1)的正面上。

5.根据权利要求2所述的一种钉子完整度可控的截断锤,其特征在于:所述钉子截断机构(104)包括截断顶板(1041),所述截断顶板(1041)底部的两侧均固定焊接有截断伸缩柱(1042),所述截断伸缩柱(1042)的底部贯穿补偿孔(106)并延伸至锤身(1)的内腔,所述截断伸缩柱(1042)的外侧套接有补偿弹簧(1043),所述截断顶板(1041)底部背面的中部固定焊接有第二截断刀片(1044)。

6.根据权利要求5所述的一种钉子完整度可控的截断锤,其特征在于:所述截断顶板(1041)的正面与限位宽板(1031)背面的顶部固定焊接,所述补偿弹簧(1043)的底部与锤身(1)的顶部固定焊接,所述补偿弹簧(1043)的顶部与截断顶板(1041)的底部固定焊接。

7.根据权利要求1所述的一种钉子完整度可控的截断锤,其特征在于:所述第一截断刀片(105)的背面与锤身(1)的背面位于同一平面上,所述锤身(1)的正面和背面均是垂直切面,所述隐形槽(107)的顶部与锤身(1)的顶部相连通,所述隐形槽(107)的顶部贯穿连接有密封塞(109)。

8.根据权利要求1所述的一种钉子完整度可控的截断锤,其特征在于:所述锤头(102)底部的左侧开设有钉头垂直孔(1021),所述锤头(102)左侧的中部开设有快速安放口(1022),所述快速安放口(1022)的右侧开设有甬道(1023),所述甬道(1023)的右侧开设有初始撞击口(1024)。

9.根据权利要求8所述的一种钉子完整度可控的截断锤,其特征在于:所述钉头垂直孔(1021)的顶部与快速安放口(1022)、甬道(1023)以及初始撞击口(1024)的底部相连通。
