专利号: 2019106693482
申请人: 杭州卓维机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

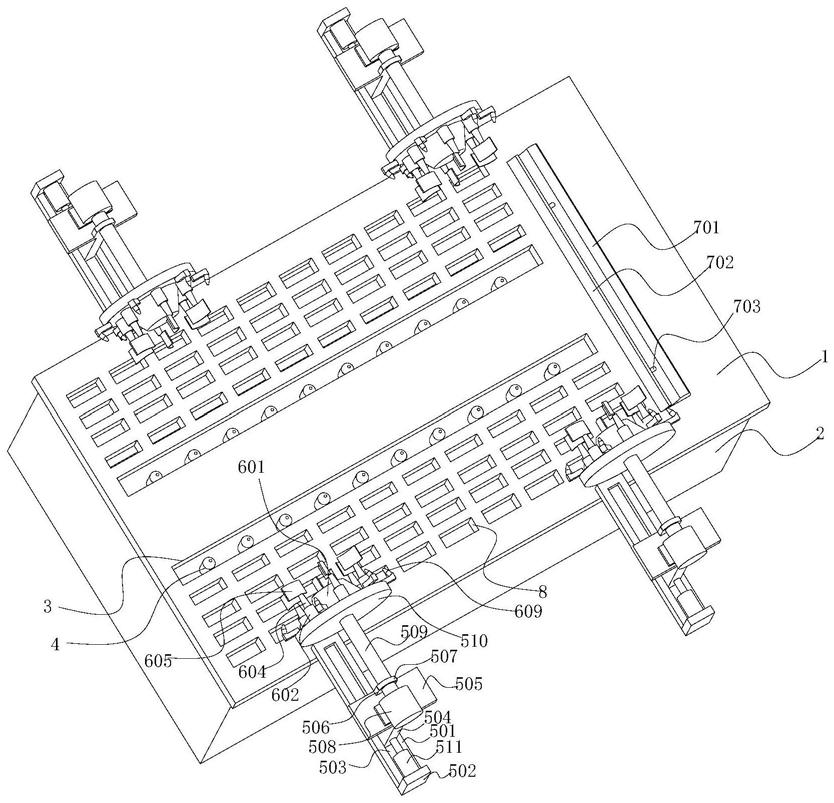

1.一种建筑用运输渣土车车轮泥土清除装置,包括平板(1),其特征在于:所述平板(1)的底部焊接固定有储土仓(2),所述平板(1)的顶部开设有矩形槽(2),所述储土仓(2)的内壁并位于矩形槽(3)的正下方固定连接有高压喷水头一(4),所述平板(1)的顶部并位于矩形槽(2)的右侧开设有漏水口(8),所述储土仓(2)的内壁底部并位于漏水口(8)的正下方固定连接有高压喷水头二(9),所述平板(1)的顶部并位于漏水口(8)的右侧设置有驱动装置(5),所述驱动装置(5)上连接有轮胎侧面泥土去除装置(6),所述平板(1)的顶部并位于矩形槽(3)的后方连接有车辆阻挡定位装置(7);

所述驱动装置(5)包括矩形连接座(501)、挡块(502)、轨道槽(503)、T形滑块(504)、连接座(505)、轴承座(506)、轴承(507)、驱动电机(508)、传动轴(509)、转盘(510)和电动推杆(511),所述平板(1)的顶部并靠近其两侧面分别与矩形连接座(501)焊接固定,所述轨道槽(503)开设在矩形连接座(501)的顶部,所述轨道槽(503)的内壁与T形滑块(504)滑动连接,所述T形滑块(504)的顶部贯穿轨道槽(503)并与矩形连接座(501)上方设置的连接座(505)焊接固定,所述连接座(505)的顶部与轴承座(506)焊接固定,所述轴承座(506)的内圈与轴承(507)固定套接,所述连接座(505)的顶部与驱动电机(508)螺纹固定,所述驱动电机(508)的输出端与传动轴(509)焊接固定,所述传动轴(509)远离电机(508)的一端贯穿轴承(507)并与轴承(507)左侧设置的转盘(510)焊接固定,所述转盘(510)的圆心处与传动轴(509)的轴心处连接,所述挡块(502)的左侧与电动推杆(511)固定连接,所述电动推杆(511)的输出端与T形滑块(504)固定连接;

所述泥土去除装置(6)包括凸台(601)、套管(602)、支撑弹簧(603)、活动杆(604)、弧形刮泥板(605)、弧形刮取槽(606)、胎齿清理块(607)、清理毛刷(608)和胎齿高压喷头(609),所述转盘(510)的左侧与凸台(601)焊接固定,所述凸台(601)位于转盘(510)的中轴线处,所述转盘(510)的左侧并位于凸台(601)的外部与套管(602)焊接固定,所述套管(602)远离转盘(510)的一端与活动杆(604)活动套接,所述套管(602)的内壁并位于活动杆(604)的左侧与支撑弹簧(603)活动套接,所述活动杆(604)远离支撑弹簧(603)的一端与弧形刮泥板(605)固定连接,所述弧形刮取槽(606)开设在弧形刮泥板(605)远离活动杆(604)的一侧,所述转盘(510)远离传动轴(509)的一侧与胎齿高压喷头(609)固定连接,所述胎齿高压喷头(609)设置有六个,六个胎齿高压喷头(609)以转盘(510)为中轴线等距径向设置。

2.根据权利要求1所述的一种建筑用运输渣土车车轮泥土清除装置,其特征在于:所述轨道槽(503)开设截面形状呈倒T字形,所述滑块(504)的截面形状呈T字形,所述轨道槽(503)的内壁与滑块(504)相适配。

3.根据权利要求1所述的一种建筑用运输渣土车车轮泥土清除装置,其特征在于:所述弧形刮取槽(606)的弧面与渣土车的轮胎侧面弧度相适配,所述弧形刮取槽(606)的内壁与胎齿清理块(607)固定连接。

4.根据权利要求3所述的一种建筑用运输渣土车车轮泥土清除装置,其特征在于:所述胎齿清理块(607)的材质为橡胶材质,所述胎齿清理块(607)远离弧形刮取槽(606)的内壁一端与清理毛刷(608)固定连接。

5.根据权利要求1所述的一种建筑用运输渣土车车轮泥土清除装置,其特征在于:所述车辆阻挡定位装置(7)包括阻挡块(701)、铰接块(702)和传动杆(703),所述平板(1)的顶部并位于矩形槽(3)的后方与主档块(701)焊接固定,所述阻挡块(701)正面弧形凹面处与铰接块(702)活动铰接,所述铰接块(702)的背面与传动杆(703)固定连接,所述传动杆(703)远离铰接块(702)的一端贯穿阻挡块(701)并延伸至阻挡块(701)的内部。
