1.一种废旧锂离子电池负极片的回收方法，包括以下步骤：

1)取废旧锂离子电池负极片置于乙醇溶液中浸渍或搅拌，直至金属箔上的负极材料完全脱落于溶液中，分别收集金属箔和浆料；

2)所得浆料干燥，得到石墨粉；

3)所得石墨粉与硫酸溶液混合，先于不加热条件下反应，然后再升温至50-90℃反应，对反应所得物料过滤，分别收集滤液和滤渣，其中滤液为含锂的溶液；

4)所得滤渣于高温条件下烧结，得到氧化石墨；

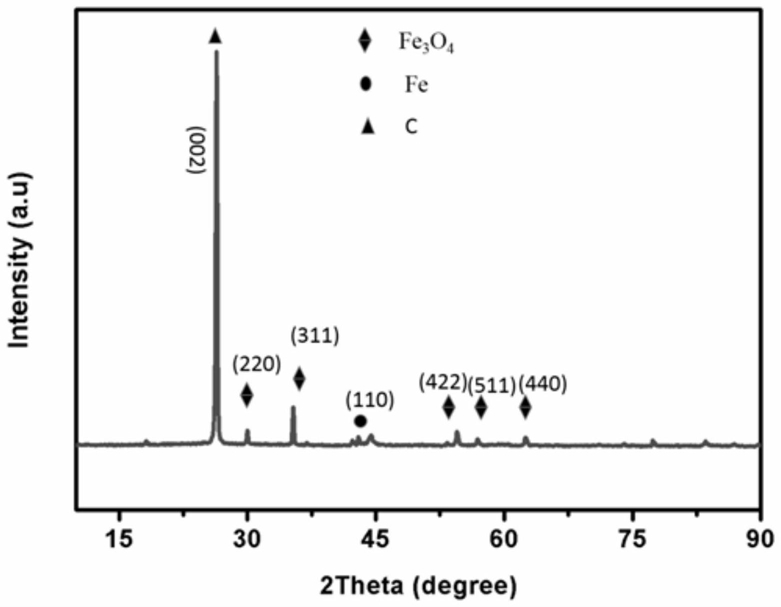

5)所得氧化石墨与二价铁盐按100：3-30的质量比混合均匀，所得物料在保护气氛条件下于500-800℃烧结3-9h，得到Fe/Fe3O4/C复合材料。

2.根据权利要求1所述的废旧锂离子电池负极片的回收方法，其特征在于：所述的二价铁盐为硫酸亚铁和/或氯化亚铁。

3.根据权利要求1或2所述的废旧锂离子电池负极片的回收方法，其特征在于：步骤1)中，所述乙醇溶液为体积百分数≥5％的乙醇溶液。

4.根据权利要求1或2所述的废旧锂离子电池负极片的回收方法，其特征在于：步骤1)中，所述乙醇溶液为体积百分数为20-100％的乙醇溶液。

5.根据权利要求1或2所述的废旧锂离子电池负极片的回收方法，其特征在于：步骤2)中，所得浆料在50-90℃条件下干燥。

6.根据权利要求1或2所述的废旧锂离子电池负极片的回收方法，其特征在于：步骤3)中，所述硫酸溶液为质量百分数为20-98％的硫酸溶液。

7.根据权利要求1或2所述的废旧锂离子电池负极片的回收方法，其特征在于：步骤3)中，在不加热条件下反应的时间为0.5-8h，在50-90℃条件下反应的时间为2-13h。

8.根据权利要求1或2所述的废旧锂离子电池负极片的回收方法，其特征在于：步骤4)中，滤渣在500-1000℃、无氧环境中烧结。

9.根据权利要求8所述的废旧锂离子电池负极片的回收方法，其特征在于：烧结时间为

1-10h。
