专利号: 2019106710882
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

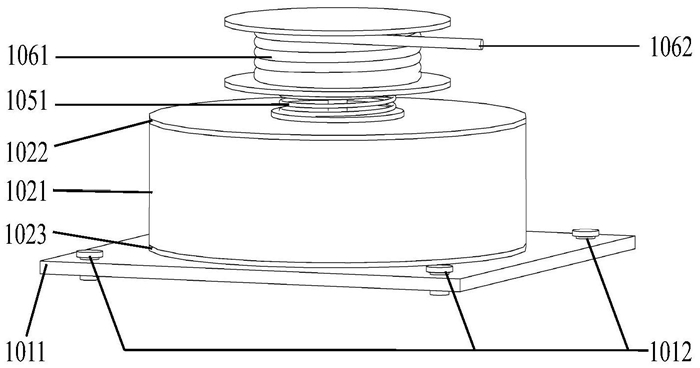

1.一种涡轮式粘滞阻尼器,其特征在于,包括基座(1011),所述基座(1011)上设置有一圆柱形钢盆,所述钢盆包括钢盆侧壁(1021)、钢盆顶板(1022)和钢盆底板(1023),所述钢盆内填充有粘滞阻尼液体(1024);所述钢盆顶板(1022)和所述钢盆底板(1023)中心处均设置有滚动轴承(1031),所述滚动轴承(1031)间通过转轴螺栓(1042)连接有转轴(1041),所述转轴(1041)上端穿出所述钢盆顶板(1022),所述转轴(1041)上设置有若干扇叶(1043);所述转轴(1041)上端设置有一钢丝绳盘(1061),所述钢丝绳盘(1061)和所述钢盆顶板(1022)之间套接有扭力弹簧(1051),所述扭力弹簧(1051)一端设置在所述钢盆顶板(1022)上,另一端设置在所述钢丝绳盘(1061)上,且所述钢丝绳盘(1061)上缠绕有若干钢丝绳(1062)。

2.如权利要求1所述的涡轮式粘滞阻尼器,其特征在于,所述滚动轴承(1031)的内圈高于外圈、滚动体和保持架。

3.如权利要求1所述的涡轮式粘滞阻尼器,其特征在于,所述转轴(1041)、所述滚动轴承(1031)与所述钢盆顶板(1022)之间均设置有密封胶圈。

4.如权利要求1所述的涡轮式粘滞阻尼器,其特征在于,所述转轴(1041)下端不与盆底接触。

5.如权利要求1所述的涡轮式粘滞阻尼器,其特征在于,所述扇叶(1043)与所述转轴(1041)通过焊接、卡榫连接或螺栓连接。

6.如权利要求1所述的涡轮式粘滞阻尼器,其特征在于,所述钢盆顶板(1022)与所述钢盆侧壁(1021)通过焊接、卡扣连接或螺纹连接。

7.如权利要求6所述的涡轮式粘滞阻尼器,其特征在于,所述钢盆顶板(1022)与所述钢盆侧壁(1021)通过卡扣或螺纹连接时,所述钢盆顶板(1022)和所述钢盆侧壁(1021)间设置有密封胶圈。

8.如权利要求1所述的涡轮式粘滞阻尼器,其特征在于,所述钢丝绳(1062)一端固定在所述钢丝绳盘(1061)上,另一端连接在结构物上。

9.如权利要求1所述的涡轮式粘滞阻尼器,其特征在于,所述基座(1011)通过若干底座螺栓(1012)与基础连接。
