专利号: 2019106721177
申请人: 广东天机工业智能系统有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

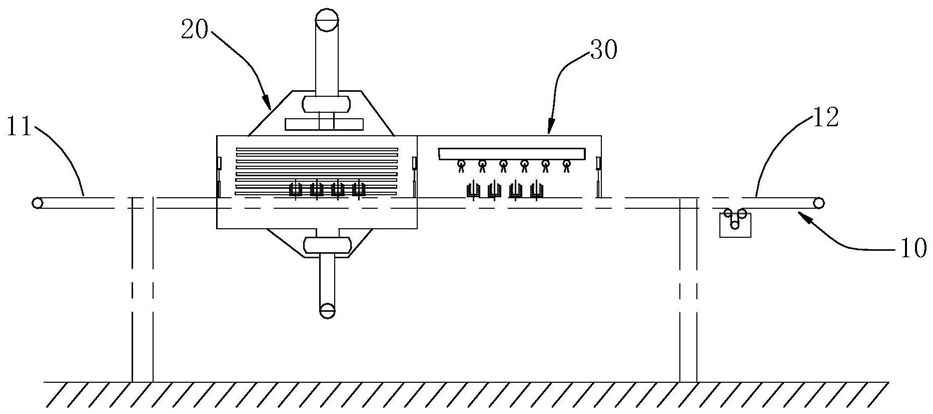

1.一种工件冷却系统,其特征在于,包括冷风装置、热风装置以及穿过所述冷风装置和热风装置的送料装置,所述冷风装置和热风装置沿所述送料装置的送料方向依次设置;所述冷风装置用于通过冷风对工件进行快速降温;所述热风装置用于对风冷后的工件通过热风回温到室温,以使工件表面无水滴产生;所述冷风装置包括冷风箱、位于所述冷风箱外的回风管以及设于所述冷风箱内的送风机、回风机、导风罩和冷却器;所述送风机的进风口和回风机的出风口分别连通所述回风管的两端;所述导风罩上设有罩进风口和罩出风口,所述罩进风口位于所述导风罩的顶部并连通所述送风机的出风口,所述罩进风口呈环形,与所述导风罩同轴线设置,所述罩出风口位于所述导风罩的底部连通所述回风机的进风口;

所述冷却器呈筒状与所述导风罩同轴线设置,并设于所述罩进风口处;所述送料装置穿过所述导风罩;所述冷风箱内对应所述冷却器设置导风筒,所述导风筒环绕所述冷却器,并自所述冷风箱的内壁朝着所述冷却器的方向向下倾斜设置;所述导风罩的外侧壁上设有位于所述冷却器下方的收水槽,所述收水槽用于收集从所述冷却器上滴落的水珠。

2.根据权利要求1所述的工件冷却系统,其特征在于, 所述送风机和回风机分别设于所述导风罩的上方和下方,所述送料装置位于所述冷却器的下方。

3.根据权利要求2所述的工件冷却系统,其特征在于,所述导风罩包括顶板、位于所述顶板下方的底板以及位于所述顶板和底板之间的第一环形筒和第二环形筒,所述第一环形筒和第二环形筒分别连接所述顶板和底板,所述罩进风口形成于所述第一环形筒和第二环形筒之间。

4.根据权利要求3所述的工件冷却系统,其特征在于,所述冷却器的内径大于等于所述第二环形筒的外径,所述第二环形筒的外侧壁上设有位于冷却器和所述送料装置之间的收水槽,所述收水槽呈环形,并与所述冷却器同轴心设置。

5.根据权利要求4所述的工件冷却系统,其特征在于,所述收水槽的底部设有排水管,所述排水管的出水端位于所述冷风箱外。

6.根据权利要求1所述的工件冷却系统,其特征在于,所述热风装置包括送料装置穿过的热风箱以及设于所述热风箱内的热风供应机构,所述热风供应机构位于所述送料装置的上方,且具有热风出口,所述热风出口面向所述送料装置。

7.根据权利要求6所述的工件冷却系统,其特征在于,所述热风装置包括热风输送管,所述热风输送管上设有若干所述热风出口,所述热风出口沿所述送料装置的送料方向依次间隔设置。

8.根据权利要求1所述的工件冷却系统,其特征在于,所述送料装置为皮带送料装置。

9.根据权利要求8所述的工件冷却系统,其特征在于,所述送料装置具有载运工件的皮带,所述皮带上设有若干通风孔。

10.根据权利要求1所述的工件冷却系统,其特征在于,所述送料装置具有放料区和检测区,所述放料区沿所述送料装置的送料方向位于所述冷风装置的上游,所述检测区沿所述送料装置的送料方向位于热风装置的下游。
