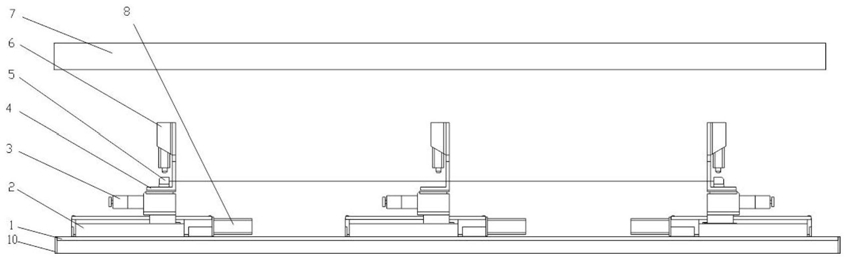

1.一种长大部件挠度快速测量装置，其特征在于，包括机架，机架上沿同一直线设置有三个滚珠丝杠模组，滚珠丝杠模组的一端设置有伺服电机，滚珠丝杠模组上方的安装板上固定设置有滑台，滑台上设置有L形安装板，L形安装板的上端设置有激光位移传感器；位于两侧的L形安装板上分别相对设置有对射式激光传感器；机架上设置有控制器，所述控制器与激光位移传感器、伺服电机、对射式激光传感器电连接。

2.根据权利要求1所述的长大部件挠度快速测量装置，其特征在于，所述L形安装板上与对射式激光传感器相对的位置处开设有通孔。

3.根据权利要求2所述的长大部件挠度快速测量装置，其特征在于，所述位于中间的L形安装板的通孔上设置有遮光板。

4.根据权利要求3所述的长大部件挠度快速测量装置，其特征在于，所述遮光板的中间开设有条纹孔。

5.根据权利要求1所述的长大部件挠度快速测量装置，其特征在于，所述机架设置于竖直滑动台上。

6.一种根据权利要求1至5任一所述的长大部件挠度快速测量装置的测量方法，其特征在于，包括如下步骤：S1、将测量装置放置于待测工件下方，且使机架与待测工件相平行；

S2、伺服电机驱动滑台，使两侧的激光位移传感器位于待测工件的支撑点位置处并检测到待测工件的距离；

S3、伺服电机驱动中间的滑台，并通过激光位移传感器检测到待测工件的最大距离，并停在最大距离的位置处；

S4、通过对射式激光传感器对待测工件的高度进行校准；

S5、通过三个激光位移传感器的读数，计算后得到待测工件的挠度。

7.根据权利要求6所述的长大部件挠度快速测量装置的测量方法，其特征在于，所述支撑点位置处设置有凸起或凹陷标志。

8.根据权利要求6所述的长大部件挠度快速测量装置的测量方法，其特征在于，所述通过对射式激光传感器对工件的高度进行校准的方法包括：S1、以一侧的对射式激光传感器为定点，利用竖直滑动台从竖直方向调整机架至设定高度，然后保持机架位置固定；

S2、开启两侧对射式激光传感器，调整中间和另一侧的激光位移传感器的高度，使对射式激光传感器的激光穿过遮光板，并能为另一侧的对射式激光传感器接收。

9.根据权利要求8所述的长大部件挠度快速测量装置的测量方法，其特征在于，所述通过三个激光位移传感器的读数，计算后得到待测工件的挠度的方法为中间的激光位移传感器测得的数值减去两边任一激光位移传感器测得的数值，得到待测工件的挠度值。
