专利号: 2019106737654
申请人: 湖南聚蚨医疗科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

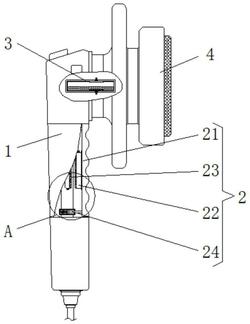

1.一种心脏除颤器的安全保护机构的使用方法,包括除颤器手柄(1),所述除颤器手柄(1)内腔的一侧开设有凹槽,且除颤器手柄(1)凹槽的内部设有按压触动机构(2),所述除颤器手柄(1)内腔的顶部固定安装有重力触发机构(3),且除颤器手柄(1)外部一侧的顶部螺纹连接有电压极板(4);

所述按压触动机构(2)包括按压板(21),所述按压板(21)的外表面与除颤器手柄(1)上凹槽的内壁卡接,所述按压板(21)一侧的中部固定安装有金属板Ⅰ(22),所述金属板Ⅰ(22)的左侧且位于除颤器手柄(1)内腔的中部设有金属板Ⅱ(23),所述金属板Ⅰ(22)与金属板Ⅱ(23)之间不接触,且按压板(21)一侧的顶部和底部均固定安装有回复机构(24);所述回复机构(24)包括回复套筒(241),所述回复套筒(241)的外表面与除颤器手柄(1)的内部固定连接,所述回复套筒(241)的内壁活动套接有回复连板(242),所述回复连板(242)的一侧固定安装有回复连杆(243),所述回复连杆(243)的一端贯穿并延伸至回复套筒(241)的外部且与按压板(21)的一侧固定连接,所述回复连板(242)的另一侧通过回复弹簧(244)与回复套筒(241)内腔的一侧固定连接;所述金属板Ⅰ(22)与金属板Ⅱ(23)之间的间隙小于回复弹簧(244)最小压缩长度;

所述重力触发机构(3)包括密封套筒(31),所述密封套筒(31)的外表面与除颤器手柄(1)的内部固定连接,所述密封套筒(31)内壁的一侧固定安装有金属导电块(32),且密封套筒(31)的内壁上设有绝缘密封层(33);所述密封套筒(31)的内腔中设有水银溶液,且水银溶液的体积为密封套筒(31)内腔总体积的二分之一;

所述金属导电块(32)位于密封套筒(31)内壁右侧的三分之一处;

所述按压触动机构(2)、重力触发机构(3)和电压极板(4)与该除颤器内部中的电容元件、单刀双掷开关之间串联接;

其特征在于:

在需要使用该心脏除颤器时,首先启动该设备,医护人员手持除颤器手柄并自动的按压按压触动机构,带动按压板向下移动并使得金属板Ⅰ与金属板Ⅱ之间相接触,从而致使按压触动机构触发接通,之后再将电压极板对准患者胸腔上的指定位置时,由于患者是平躺着的,所以除颤器手柄会竖直向下的,进而使得密封套筒内腔中的水银液体形状发生变化,从而导致重力触发机构通过水银的导电性质而接通,致使按压触动机构、重力触发机构、电压极板和电容元件、单刀双掷开关之间形成闭合回路,利用单刀双掷开关就可以对患者进行紧急治疗作业;

而当不需要使用时,医护人员的不再手持除颤器手柄时,在回复机构上回复弹簧的弹力作用下,自动的带动按压板向外侧移动,同时使得金属板Ⅰ与金属板Ⅱ之间脱离断开,切断了电压极板内部的电路连接,或是在医护人员手持时,只要除颤器手柄不是竖直向下的,在重力的作用下,密封套筒内腔中的水银液体形状会随着密封套筒而发生变化,致使金属导电块无法接通,进而有效的保证了医护人员在使用该除颤器时的安全性及可靠性。
