专利号: 2019106741819
申请人: 福建宝中海洋工程股份有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

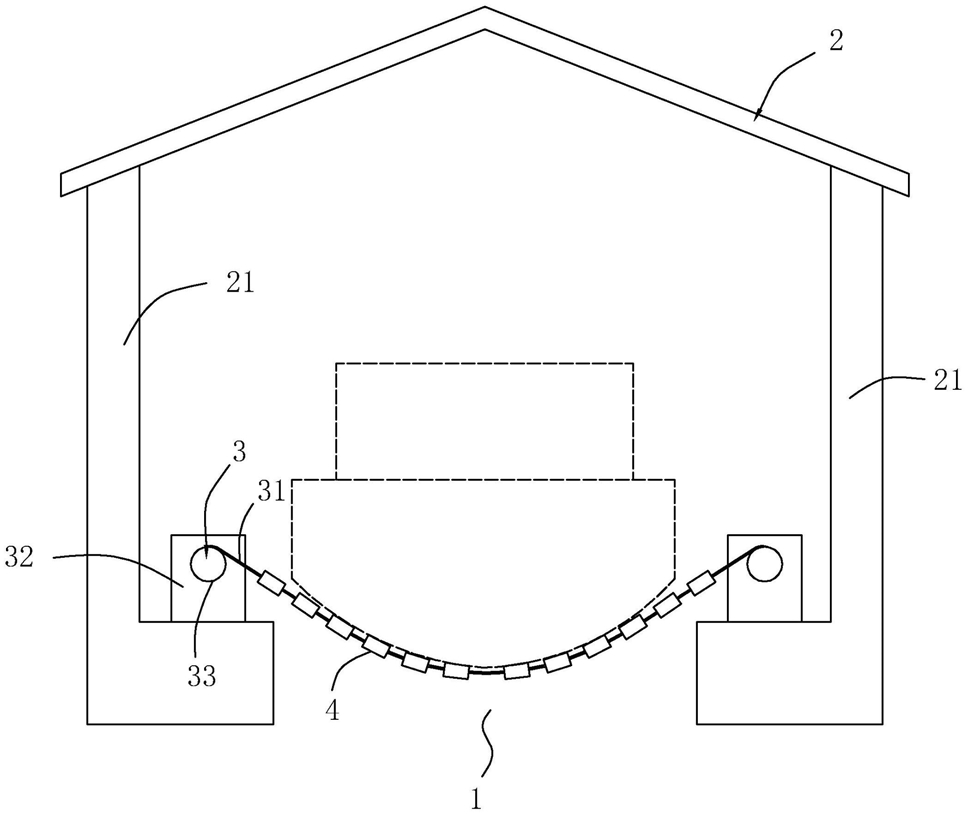

1.一种船舶维修养护系统,包括维修架体(2),所述维修架体(2)上设有航行通道(1),所述航行通道(1)前后贯穿于维修架体(2),待维修船舶沿航行通道(1)的贯穿方向驶入或驶出维修架体(2),所述维修架体(2)包括位于航行通道(1)左右两侧的维修立柱(21),其特征是,还包括至少两组抬升组件(3),所有抬升组件(3)沿航行通道(1)的贯穿方向进行排布;

每个抬升组件(3)均包括抬升软绳(31)、分别安装于航行通道(1)两侧维修立柱(21)上的涡轮蜗杆自锁电机(32),每个所述涡轮蜗杆自锁电机(32)的输出端上设有收卷筒(33),所述抬升软绳(31)两端分别收卷于收卷筒(33)上,所述抬升软绳(31)横跨于两个维修立柱(21)之间,所述抬升软绳(31)上沿其长度方向分布有抵触辊(4),所述抵触辊(4)的辊面用于与船体侧面相接触;

所述维修架体(2)还包括两个压紧部(10),两个压紧部(10)沿着航行通道(1)的贯穿方向进行分布,两个压紧部(10)可分别对待维修的船舶前后两侧进行抵触进而对船舶产生固定作用;

每个压紧部(10)均包括安装于维修架体(2)上的第一压紧臂(101),所述第一压紧臂(101)竖直向下延伸,所述第一压紧臂(101)的下端部设有横向可伸缩件(102),所述横向可伸缩件(102)的伸缩端用于与船舶侧壁相抵,所述横向可伸缩件(102)的伸缩端伸缩方向平行于航行通道(1)的贯穿方向,所述横向可伸缩件(102)的伸缩端可发生轴向转动。

2.如权利要求1所述的一种船舶维修养护系统,其特征是,同一根抬升软绳(31)之间的两个抵触辊(4)之间留有间隔。

3.如权利要求2所述的一种船舶维修养护系统,其特征是,所述抵触辊(4)的外辊面设有橡胶层(5)。

4.如权利要求3所述的一种船舶维修养护系统,其特征是,所述抵触辊(4)包括外辊套(41)以及内辊筒(42),所述内辊筒(42)滚动连接于抬升软绳(31),所述外辊套(41)螺纹连接于内辊筒(42)外筒壁上,所述橡胶层(5)位于外辊套(41)的外侧壁上。

5.如权利要求4所述的一种船舶维修养护系统,其特征是,所述外辊套(41)内安装有电磁铁(6),所述电磁铁(6)用于对待维修船舶侧壁产生磁力吸附作用。

6.如权利要求5所述的一种船舶维修养护系统,其特征是,所述外辊套(41)的外辊壁上设有若干环形容纳槽(7),若干所述环形容纳槽(7)沿外辊套(41)的长度方向进行分布。

7.如权利要求6所述的一种船舶维修养护系统,其特征是,每个环形容纳槽(7)内均安装有环形气囊体(8),所述环形气囊体(8)对接于外部充抽气装置(9),所述环形气囊体(8)充气时能膨胀出外辊套(41)外辊壁,所述环形气囊体(8)抽气时能缩至环形容纳槽(7)内。

8.如权利要求1所述的一种船舶维修养护系统,其特征是,所述维修架体(2)上设有竖向可伸缩件(103),所述竖向可伸缩件(103)的伸缩端对接于第一压紧臂(101)且用于驱动第一压紧臂(101)进行竖直上下运动。
