专利号: 2019106783402
申请人: 惠安区兰商贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

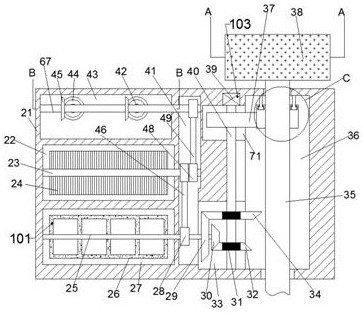

1.一种防止厂房大型彩钢顶棚因积雪坍塌的积雪清理装置,包括机体, 其特征在于:

所述机体中设有传动腔,所述传动腔的左侧设有连动腔,所述连动腔的底侧设有清扫腔,所述清扫腔的底侧设有破碎腔,所述破碎腔、所述清扫腔和所述传动腔之间设有清扫积雪的打理装置;

所述打理装置包括转动安装在所述传动腔左右侧壁的横轴、清扫轴和驱动轴,所述清扫轴与所述驱动轴上对称固设有第一皮带轮,所述清扫轴与所述横轴上对称固设有第二皮带轮,所述第一皮带轮之间连接有第一皮带,所述第二皮带轮之间连接有第二皮带,所述横轴、所述清扫轴和所述驱动轴分别向左延伸贯穿所述传动腔的左侧壁分别进入到所述连动腔、所述清扫腔和所述破碎腔中,所述横轴与所述连动腔的左右侧壁转动连接,所述清扫轴与所述清扫腔的左右侧壁转动连接,所述驱动轴与所述破碎腔的左右侧壁转动连接,所述驱动轴在所述破碎腔中固设有将雪打散的破碎杆,所述清扫轴在所述清扫腔中固设有用于将雪往下扫的清扫器;

所述连动腔的后侧设有风力腔,所述风力腔与所述连动腔之间设有用于将雪往下吹的风扇装置,所述传动腔的右侧壁设有锥齿轮腔,所述锥齿轮腔的右侧壁设有升降腔,所述升降腔的左侧壁设有动力腔,所述动力腔和所述锥齿轮腔之间设有用于驱动打理装置和风扇装置运动的动力装置,所述升降腔中还设有用于驱动所述机体上下移动的升降装置,所述机体的顶侧设有固定块,所述固定块中设有用于将本装置安装在彩钢顶棚固定装置。

2.根据权利要求1所述的一种防止厂房大型彩钢顶棚因积雪坍塌的积雪清理装置,其特征在于:所述风扇装置由第五锥齿轮、延伸轴、第六锥齿轮、万向节、风扇轴、风扇、固定板组成,所述横轴上左右对称固定安装有所述第五锥齿轮,所述连动腔的后侧壁和所述风力腔的前侧壁左右对称转动连接有所述延伸轴,所述延伸轴的前侧固设有与所述第五锥齿轮啮合的所述第六锥齿轮,所述延伸轴的后侧固设有所述万向节,所述万向节上分别固设有所述风扇轴,所述风扇轴上固设有所述风扇,所述风扇轴上转动连接有与所述风力腔顶壁固定连接的所述固定板。

3.根据权利要求1所述的一种防止厂房大型彩钢顶棚因积雪坍塌的积雪清理装置,其特征在于:所述动力装置由动力电机、贯穿轴、驱动齿轮、第一锥齿轮、第二锥齿轮、棘轮机构组成,所述动力腔顶壁固定安装有所述动力电机,所述动力电机中动力连接有所述贯穿轴,所述贯穿轴向下延伸贯穿所述动力腔的底壁进入到所述锥齿轮腔中且与所述动力腔的底壁和所述锥齿轮腔的上下侧壁转动连接,所述贯穿轴的顶侧固设有所述驱动齿轮,所述贯穿轴的中侧设有所述第一锥齿轮,所述贯穿轴的下侧设有所述第二锥齿轮,所述第二锥齿轮和所述第一锥齿轮与所述贯穿轴之间设有安装方向相反的所述棘轮机构,所述贯穿轴正转的时候带动第一锥齿轮转动,所述贯穿轴反转的时候带动第二锥齿轮转动。

4.根据权利要求1所述的一种防止厂房大型彩钢顶棚因积雪坍塌的积雪清理装置,其特征在于:所述升降装置由长丝杠、T形杆、环形槽、T形杆组成,所述固定块底侧面转动安装有所述长丝杠,所述长丝杠向下延伸贯穿所述机体,所述长丝杠在所述升降腔中螺纹连接有与所述驱动齿轮啮合的所述T形杆,所述T形杆的顶面设有所述环形槽,所述升降腔的顶壁左右对称固设有与所述环形槽滑动连接的所述T形杆。

5.根据权利要求1所述的一种防止厂房大型彩钢顶棚因积雪坍塌的积雪清理装置,其特征在于:所述固定装置由移动腔、安装块、升降滑块、铰接块、铰接杆、复位弹簧、移动腔、小电机、电机轴、短轴、小轮子、大轮子组成,所述固定块中设有所述移动腔,所述移动腔前侧壁固设有所述安装块,所述移动腔中滑动连接有所述升降滑块,所述升降滑块的前侧面左右对称固设有所述铰接块,所述与所述安装块之间铰接有所述铰接杆,所述铰接块与所述安装块之间连接有所述复位弹簧,所述升降滑块的底面左右对称设有所述移动腔,其中右侧的所述移动腔的中固设有所述小电机,所述小电机中动力连接有所述电机轴,左侧的所述移动腔中上下侧壁转动连接有所述短轴,所述短轴与所述电机轴上分别固设有所述小轮子,所述移动腔的上下侧壁转动连接有所述大轮子,从而将所述升降滑块往前拨动,然后通过所述小轮子和所述大轮子夹住顶棚,通过所述复位弹簧将顶棚固定。

6.根据权利要求5所述的一种防止厂房大型彩钢顶棚因积雪坍塌的积雪清理装置,其特征在于:所述破碎腔使用钢管制成。

7.根据权利要求1所述的一种防止厂房大型彩钢顶棚因积雪坍塌的积雪清理装置,其特征在于:所述清扫器使用软毛刷制成。
