专利号: 2019106784299
申请人: 缙云松弛自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

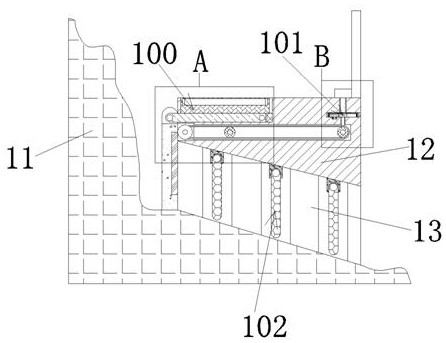

1. 一种山体滑坡防护装置,包括山体与路基;所述路基固定设置于所述山体上端,所述路基内左右贯通的设有空腔,滚石可通过所述空腔向山下滚落,避免滚石落在所述路基上端面上堵塞交通,所述空腔内设有缓冲装置,由于滚石滚落时速度较快,通过所述缓冲装置可对滚石进行缓冲;所述空腔上侧内壁内设有驱动装置,所述驱动装置左侧设有防护装置,所述防护装置可避免大量的滚石落在所述路基上,所述驱动装置右侧设有清理装置,所述清理装置可对所述路基上的滚石集中处理;所述防护装置、所述驱动装置以及所述清理装置之间通过链条连接,所述驱动装置通过所述链条可同时驱动所述防护装置与所述清理装置,所述防护装置与所述驱动装置之间连接有两条传动带,所述驱动装置通过两条所述传动带可驱动所述防护装置;所述路基上端固连有防护板,所述防护板位于所述路基上端的最右侧,可对所述路基上行驶的车辆提供防护;所述空腔上侧内壁与所述山体之间固连有六根支撑柱,所述支撑柱可支撑所述路基。

2.如权利要求1所述的一种山体滑坡防护装置,其特征在于:所述驱动装置包括前后对称的设有所述空腔上侧内壁内的皮带槽,所述皮带槽内可转动的设有主动带轮,两条所述传动带下端分别连接于所述主动带轮,所述传动带上端连接于所述清理装置,两侧的所述主动带轮之间固连有电机轴,前侧的所述皮带槽前侧内壁内固设有电动机,所述电机轴前端动力连接于所述电动机;两侧的所述皮带槽之间设有链条槽,所述链条槽内可转动的设有主动链轮,所述主动链轮固连于所述电机轴,所述链条连接于所述主动链轮,所述链条左端连接于所述防护装置,所述链条右端连接于所述清理装置。

3.如权利要求2所述的一种山体滑坡防护装置,其特征在于:所述防护装置包括相连通的设于所述链条槽左侧内壁内的链轮腔,所述链轮腔开口向左,所述链轮腔内可转动的设有左链轮,所述链条左端连接于所述左链轮,所述左链轮内固连有连接轴,所述连接轴前后两端转动连接于所述链轮腔前后两侧内壁;所述左链轮前后两侧对称且可转动的设有连接齿轮,所述连接齿轮固连于所述连接轴,所述路基左侧可滑动的设有挡板,所述挡板右端相抵于所述路基,所述挡板只能上下滑动;所述挡板内左右贯通的设有开口向下的四个通槽,小滚石可通过所述通槽,避免小滚石堆积在所述路基左侧;所述挡板右端面内前后对称的固设有两块齿条,两个所述连接齿轮左端分别相啮合于两块所述齿条。

4.如权利要求3所述的一种山体滑坡防护装置,其特征在于:所述链条槽上侧内壁内设有开口向上并且开口向左的凹槽,所述凹槽内前后对称且可滑动的设有推板,两侧的所述推板之间可滑动的设有齿形滑块,所述齿形滑块可与两侧的所述推板通过齿形啮合;所述齿形滑块内上下贯通的设有开口向左的右铰接腔,所述右铰接腔前后内壁之间转动连接有右铰接轴,所述右铰接轴周面上固连有连杆,所述挡板内左右贯通的设有开口向上的左铰接腔,所述左铰接腔前后内壁之间转动连接有左铰接轴,所述连杆左端固连于所述左铰接轴;所述推板内设有开口背离对称中心的螺纹孔,所述螺纹孔内螺纹连接有螺杆,两侧的所述皮带槽分别位于所述凹槽前后两侧内壁内,所述皮带槽内可转动的设有从动带轮,所述传动带上端连接于所述从动带轮,所述螺杆远离对称中心一端分别固连于所述从动带轮;

所述推板内设有开口朝向对称中心的弹簧槽,两侧的所述弹簧槽之间可滑动的设有支撑板,所述支撑板前后两端与所述弹簧槽远离对称中心一侧内壁之间固连有弹簧。

5.如权利要求4所述的一种山体滑坡防护装置,其特征在于:所述清理装置包括可转动的设于所述主动链轮右侧的右链轮,所述链条右端连接于所述右链轮,所述右链轮内固连有短轴,所述右链轮后侧可转动的设有主动齿轮,所述主动齿轮固连于所述短轴,所述主动齿轮上端相啮合的设有从动齿轮;所述从动齿轮上端固连有竖直轴,所述链条槽上侧内壁内设有齿轮腔,所述齿轮腔内可转动的设有大齿轮,所述大齿轮内设有开口向下的齿轮槽,所述竖直轴上端延伸到所述齿轮槽内且固连有小齿轮,所述小齿轮左端相啮合的设有传递齿轮,所述传递齿轮左端相啮合于所述大齿轮,所述大齿轮上端固连有慢速轴,所述慢速轴上端延伸到所述路基外且固连有清理板。

6.如权利要求5所述的一种山体滑坡防护装置,其特征在于:所述缓冲装置包括固连于所述空腔上侧内壁上的六块固定块,前后两块所述固定块之间转动连接有扭转轴,所述扭转轴周面上固连有缓冲板,所述缓冲板前后两端分别与前后两侧的所述固定块之间固连有扭簧。
