专利号: 2019106785963
申请人: 温州林嘉建筑有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

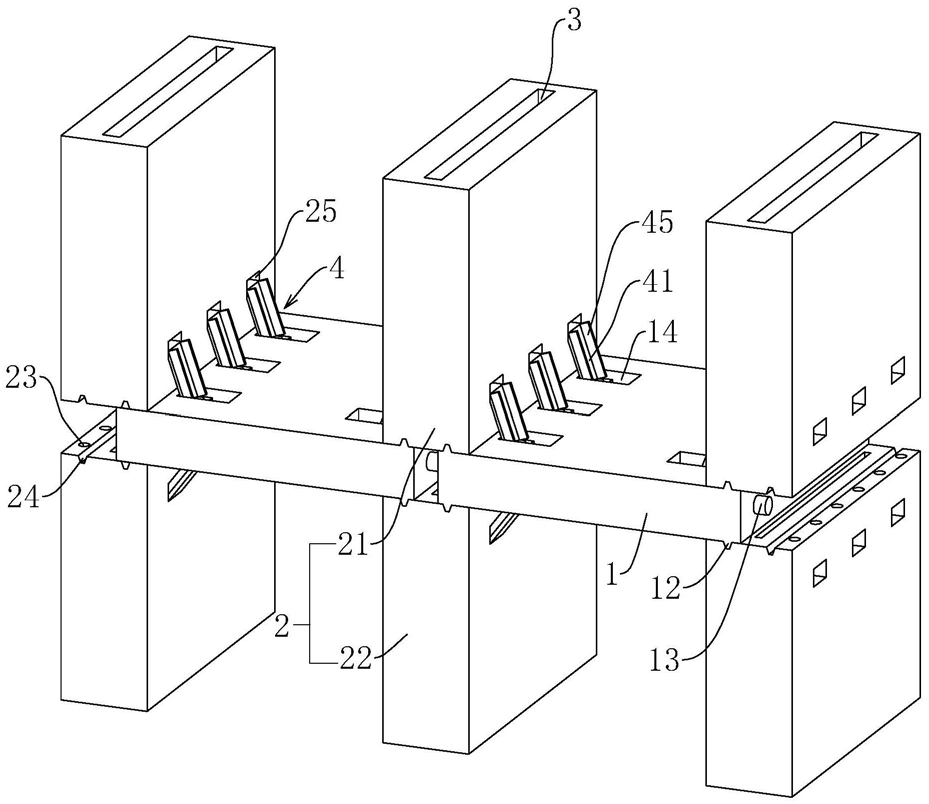

1.一种钢筋砼预制整浇房屋结构,包括预制的楼板(1)和墙板(2),所述墙板(2)包括上墙体(21)和固定于地面的下墙体(22),所述上墙体(21)位于下墙体(22)的正上方,所述楼板(1)的两端分别架设在相邻两个下墙体(22)的顶端,所述墙板(2)上设有沿竖直方向延伸并贯穿上墙体(21)和下墙体(22)的浇筑孔(3),相邻两个楼板(1)的端部设有与浇筑孔(3)连通的间隙,其特征在于:所述楼板(1)的上下两侧分别设有紧固钢筋(11),所述上墙体(21)和下墙体(22)靠近楼板(1)的端面均设有供紧固钢筋(11)伸入的紧固槽(23),所述浇筑孔(3)的内壁上设有与紧固槽(23)连通的出液孔(231);所述上墙体(21)和下墙体(22)与楼板(1)的拐角处均设置有多个支撑组件(4),所述支撑组件(4)包括支撑板(41)以及相互平行的插块(42)和定位块(43),所述支撑板(41)呈倾斜设置且两端分别与插块(42)和定位块(43)固定连接,所述上墙体(21)和下墙体(22)的侧面设有供插块(42)伸入的插槽(251),所述定位块(43)上穿设有与楼板(1)螺纹连接的定位螺栓(44)。

2.根据权利要求1所述的一种钢筋砼预制整浇房屋结构,其特征在于:所述支撑板(41)的两侧均沿其边缘向上延伸有定模板(45),所述支撑板(41)和两块定模板(45)组合形成定模腔(46),所述浇筑孔(3)的内壁上设有与上侧的定模腔(46)连通的导流孔(31)。

3.根据权利要求2所述的一种钢筋砼预制整浇房屋结构,其特征在于:所述楼板(1)的上、下端面设有沿水平方向延伸的固定槽(14),所述定位块(43)滑设于与其相邻的固定槽(14)内,所述固定槽(14)的内壁上设有同时连通与其相邻的上、下两个定模腔(46)的贯通孔(15)。

4.根据权利要求1所述的一种钢筋砼预制整浇房屋结构,其特征在于:所述上墙体(21)和下墙体(22)的侧面均设有防漏槽(25),所述插槽(251)设置在防漏槽(25)的内壁上。

5.根据权利要求2所述的一种钢筋砼预制整浇房屋结构,其特征在于:所述出液孔(231)和导流孔(31)均呈倾斜设置且中轴线与水平线的夹角大于45°。

6.根据权利要求1所述的一种钢筋砼预制整浇房屋结构,其特征在于:所述浇筑孔(3)的横截面积由上至下逐渐减小。

7.根据权利要求1所述的一种钢筋砼预制整浇房屋结构,其特征在于:所述楼板(1)相对的侧壁上均设有安装钢筋(13),当同一个下墙体(22)上安置有两块楼板(1)时,两块楼板(1)上的安装钢筋(13)相互抵接。

8.根据权利要求1所述的一种钢筋砼预制整浇房屋结构,其特征在于:所述楼板(1)的上、下端面均固定有燕尾块(12),所述上墙体(21)和下墙体(22)靠近楼板(1)的端面设有与燕尾块(12)插接配合的燕尾槽(24)。

9.如权利要求1至8任意一项所述的一种钢筋砼预制整浇房屋结构的施工方法,包括如下步骤:

S1:预制楼板(1)、上墙体(21)和下墙体(22),其中下墙体(22)预浇成与地面固定连接;

S2:将楼板(1)的两端分别由上至下搭放在相邻两个下墙体(22)的顶部,并使楼板(1)下侧的燕尾块(12)伸入下墙体(22)上的燕尾槽(24)内、楼板(1)下侧的紧固钢筋(11)插入下墙体(22)上的紧固槽(23)中;

S3:将另一块楼板(1)由上至下搭放在下墙体(22)的另一端,并使该楼板(1)下侧的燕尾块(12)伸入与其相邻的燕尾槽(24)内、紧固钢筋(11)插入与其相邻的紧固槽(23)中,此时两块楼板(1)上的安装钢筋(13)相互抵接;

S4:吊装上墙体(21)使其安放在下墙体(22)的正上方,同时使楼板(1)上侧的燕尾块(12)伸入上墙体(21)的燕尾槽(24)内、楼板(1)上侧的紧固钢筋(11)插入上墙体(21)的紧固槽(23)中;

S5:将支撑组件(4)安装于上墙体(21)和下墙体(22)与楼板(1)的拐角处,通过水平移动定位块(43)使插块(42)嵌入插槽(251)内,再通过定位螺栓(44)使定位块(43)的位置固定;

S6:向浇筑孔(3)内注入混凝土,部分混凝土由出液孔(231)流至紧固槽(23)中并填充紧固槽(23)与紧固钢筋(11)的间隙;部分混凝土由导流孔(31)流至上侧的定模腔(46)内,然后经贯通孔(15)向下侧的定模腔(46)流动,并在定模腔(46)中定型成硬质的混凝土块;

部分混凝土顺着浇筑孔(3)下流并在相邻两块楼板(1)间形成混凝土块。
