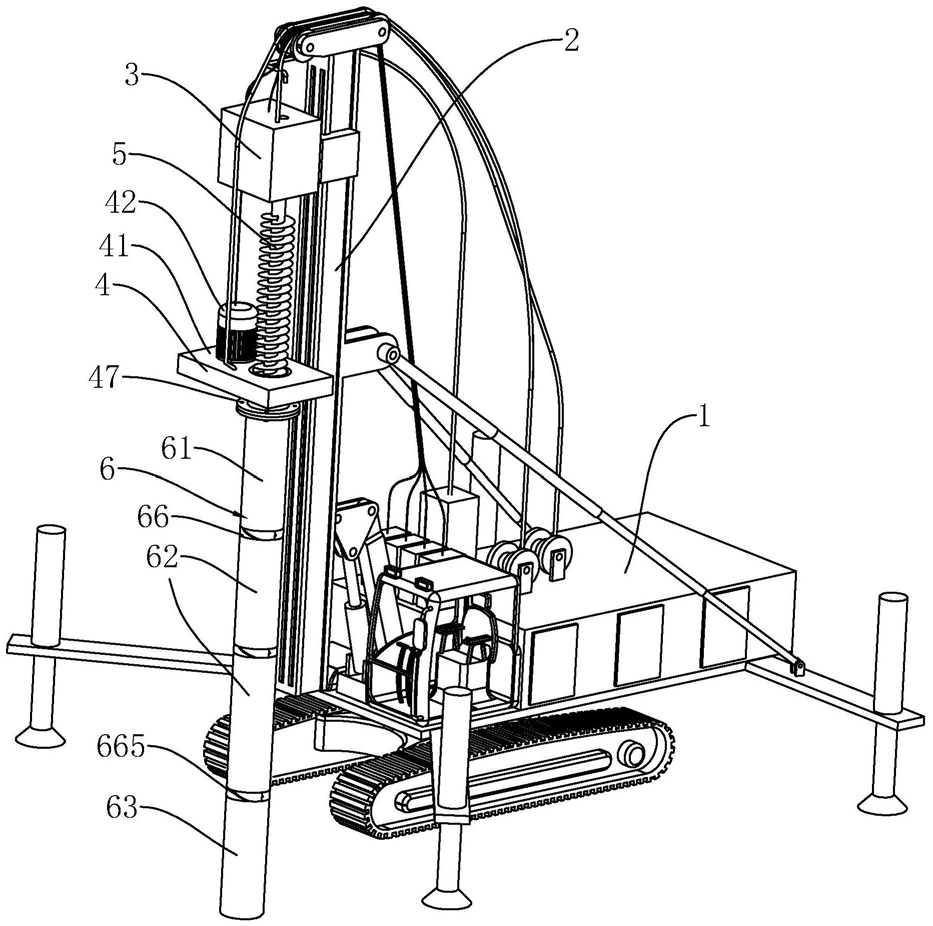

1.一种钻机，包括钻机本体(1)，所述钻机本体(1)连接有立架(2)，所述立架(2)上安装有内动力头(3)和外动力头(4)，所述内动力头(3)连接有钻杆(5)，所述外动力头(4)连接有套于钻杆(5)外侧的护筒(6)，其特征在于：所述护筒(6)沿其长度方向分设为顶筒(61)、至少两节连接筒(62)、底筒(63)，所述顶筒(61)和连接筒(62)下端均绕其轴心线间隔固定连接有多个限位块(64)，所述底筒(63)和连接筒(62)上端均绕其轴心线间隔固定连接有多个卡入相邻限位块(64)之间的卡块(65)，相插接的多个所述限位块(64)和多个所述卡块(65)之间通过锁定环(66)连接，所述锁定环(66)包括两个锁定半环(661)，所述锁定半环(661)一端固定连接有插块(662)、另一端设置有供插块(662)插入的插槽(6611)，所述插块(662)螺纹连接有锁定螺栓(663)，所述插槽(6611)一侧连通有供锁定螺栓(663)头部卡入的容纳孔(6612)、另一侧连通有供锁定螺栓(663)杆部卡入的锁定孔(6613)，所述卡块(65)和限位块(64)外侧中部均设置有供锁定半环(661)卡入的锁定槽(7)。

2.根据权利要求1所述的一种钻机，其特征在于：所述限位块(64)的宽度沿背离护筒(6)轴心线的方向逐渐增大，所述卡块(65)的宽度沿背离护筒(6)轴心线的方向逐渐减小。

3.根据权利要求1所述的一种钻机，其特征在于：所述锁定螺栓(663)为内六角螺栓，所述容纳孔(6612)处设置有封堵件(8)，所述封堵件(8)包括套于锁定螺栓(663)头部的封堵套(81)，所述封堵套(81)内底固定连接有卡入锁定螺栓(663)头部的六角块(82)。

4.根据权利要求1所述的一种钻机，其特征在于：所述底筒(63)和连接筒(62)上端内侧均固定连接有内环(67)，所述顶筒(61)和连接筒(62)下端内侧均设置有供内环(67)卡入的内槽(9)。

5.根据权利要求1所述的一种钻机，其特征在于：所述锁定半环(661)外侧上下两端均固定连接有封闭半环(664)，所述底筒(63)、连接筒(62)、顶筒(61)均设置有供封闭半环(664)卡入的封闭槽(10)。

6.根据权利要求1所述的一种钻机，其特征在于：所述锁定环(66)外侧设置有螺纹凸条(665)。

7.根据权利要求1所述的一种钻机，其特征在于：所述卡块(65)外侧设置有供锁定螺栓(663)杆部卡入的固定槽(651)。

8.根据权利要求1所述的一种钻机，其特征在于：所述外动力头(4)包括与立架(2)连接的动力架(41)，所述动力架(41)中部设置有供钻杆(5)穿过的通孔(411)，所述动力架(41)上侧设置有驱动电机(42)，所述驱动电机(42)的输出轴伸入动力架(41)内且连接有主动齿轮(43)，所述主动齿轮(43)啮合有从动齿环(44)，所述从动齿环(44)内侧固定连接有位于通孔(411)处的转动环(45)，所述转动环(45)下端外侧固定连接有固定环(46)，所述顶筒(61)上端固定连接有连接环(611)，所述固定环(46)连接有多个连接螺栓(47)，所述连接环(611)设置有供连接螺栓(47)穿过的连接孔(6111)。

9.根据权利要求8所述的一种钻机，其特征在于：所述顶筒(61)上端内侧设置有供转动环(45)卡入的转动槽(612)，所述转动槽(612)内壁固定连接有多个定位块(613)，所述转动环(45)下端设置有供定位块(613)卡入的卡槽(451)，所述卡槽(451)上端两侧均连通有供定位块(613)转入的定位槽(452)。

10.一种钻孔灌注桩施工方法，涉及权利要求1至9任一项所述的钻机，其特征在于，包括如下步骤：

步骤1，钻机本体(1)移动至桩基孔位后架平；

步骤2，内动力头(3)驱动钻杆(5)旋转并向下钻入至预定深度，同时外动力头(4)带动护筒(6)向下钻入而起到支护作用；

步骤3，拆分护筒(6)和外动力头(4)，再将钻杆(5)提出；

步骤4，下钢筋笼，灌注混凝土；

步骤5，外动力头(4)下降后与护筒(6)连接而将其拉出。
