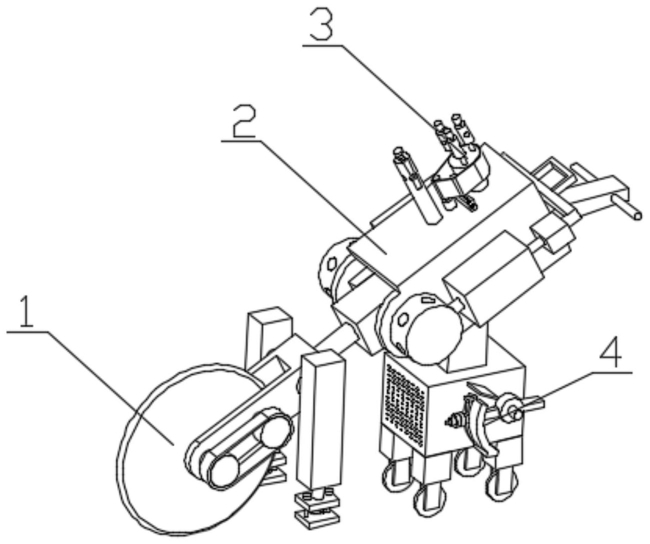

1.一种桥梁路面多功能切割设备，包括切割执行机构(1)、限位机身机构(2)、缠线机构(3)、清灰机构(4)，其特征在于：所述的切割执行机构(1)与限位机身机构(2)相连，缠线机构(3)与限位机身机构(2)相连，清灰机构(4)与限位机身机构(2)相连；

所述的切割执行机构(1)包括切割刀支撑机构(1-1)、调节轮机构(1-2)、驱动机构(1-

3)，切割刀支撑机构(1-1)与调节轮机构(1-2)相连，驱动机构(1-3)与切割刀支撑机构(1-

1)相连；切割刀支撑机构(1-1)包括切割刀(1-1-1)、带轴皮带轮(1-1-2)、切割刀支撑(1-1-

3)、液压缸(1-1-4)、连接轴(1-1-5)、中间凸台(1-1-6)、弹簧(1-1-7)、上端滑动杆(1-1-8)、减震座机构(1-1-9)、液压杆(1-1-10)，切割刀(1-1-1)与带轴皮带轮(1-1-2)相连，带轴皮带轮(1-1-2)与切割刀支撑(1-1-3)的连接方式为轴承连接，切割刀支撑(1-1-3)与液压缸(1-1-4)相连，连接轴(1-1-5)与切割刀支撑(1-1-3)相连，中间凸台(1-1-6)焊接在连接轴(1-1-5)与上端滑动杆(1-1-8)之间，弹簧(1-1-7)套在上端滑动杆(1-1-8)上，减震座机构(1-1-9)与液压杆(1-1-10)相连，液压杆(1-1-10)与液压缸(1-1-4)相连；减震座机构(1-1-

9)包括减震弹簧(1-1-9-1)、下座(1-1-9-2)、滑动杆(1-1-9-3)、上座(1-1-9-4)、滑动杆配合孔(1-1-9-5)、限位座(1-1-9-6)，减震弹簧(1-1-9-1)焊接在下座(1-1-9-2)与上座(1-1-

9-4)之间，滑动杆(1-1-9-3)与下座(1-1-9-2)相连，滑动杆(1-1-9-3)与滑动杆配合孔(1-

1-9-5)相配合，滑动杆配合孔(1-1-9-5)开在上座(1-1-9-4)上，限位座(1-1-9-6)与滑动杆(1-1-9-3)相连，上座(1-1-9-4)与液压杆(1-1-10)相连；调节轮机构(1-2)包括限位孔(1-

2-1)、限位轮(1-2-2)、限位轮轴(1-2-3)、壳体(1-2-4)、内部腔(1-2-5)，限位孔(1-2-1)开在限位轮(1-2-2)上，限位轮(1-2-2)与限位轮轴(1-2-3)相连，限位轮轴(1-2-3)与壳体(1-

2-4)相连，内部腔(1-2-5)设置在壳体(1-2-4)内，中间凸台(1-1-6)与内部腔(1-2-5)相配合，上端滑动杆(1-1-8)与内部腔(1-2-5)相配合；驱动机构(1-3)包括皮带(1-3-1)、电机皮带轮(1-3-2)、电机(1-3-3)，皮带(1-3-1)与电机皮带轮(1-3-2)相连，电机皮带轮(1-3-2)与电机(1-3-3)相连，电机(1-3-3)与切割刀支撑(1-1-3)相连，皮带(1-3-1)与带轴皮带轮(1-1-2)相连；

所述的限位机身机构(2)包括带凸缘箱体(2-1)、轴承座(2-2)、限位壳体(2-3)、拉动座机构(2-4)、支撑I(2-5)、把手(2-6)、通孔(2-7)、内置弹簧(2-8)，轴承座(2-2)与带凸缘箱体(2-1)相连，限位壳体(2-3)与带凸缘箱体(2-1)相连，拉动座机构(2-4)与限位壳体(2-3)相配合，支撑I(2-5)与带凸缘箱体(2-1)相连，把手(2-6)与支撑I(2-5)相连，通孔(2-7)开在限位壳体(2-3)上，轴承座(2-2)与限位轮轴(1-2-3)通过轴承相连，内置弹簧(2-8)设置在限位壳体(2-3)内，内置弹簧(2-8)套在滑杆I(2-4-3)上；拉动座机构(2-4)包括限位杆体(2-4-1)、中间座(2-4-2)、滑杆I(2-4-3)、连接块(2-4-4)、横撑(2-4-5)、拉手(2-4-6)，中间座(2-4-2)焊接在限位杆体(2-4-1)与滑杆I(2-4-3)之间，连接块(2-4-4)焊接在滑杆I(2-

4-3)与横撑(2-4-5)之间，横撑(2-4-5)与拉手(2-4-6)相连，限位杆体(2-4-1)与通孔(2-7)相配合，中间座(2-4-2)设置在限位壳体(2-3)内，限位杆体(2-4-1)与限位孔(1-2-1)相配合；

所述的缠线机构(3)包括缠线执行机构(3-1)、缠绕皮带(3-2)、切线机构(3-3)、张紧机构(3-4)、缠线驱动机构(3-5)，缠线执行机构(3-1)与缠绕皮带(3-2)的连接方式为挠性连接，缠绕皮带(3-2)与张紧机构(3-4)的连接方式为挠性连接，缠绕皮带(3-2)与缠线驱动机构(3-5)的连接方式为挠性连接；缠线执行机构(3-1)包括铰接轴(3-1-1)、圆盘座(3-1-2)、支撑轴(3-1-3)、缠线辊子(3-1-4)、进线孔(3-1-5)、螺纹孔(3-1-6)、压紧螺钉(3-1-7)，铰接轴(3-1-1)与圆盘座(3-1-2)相连，支撑轴(3-1-3)与圆盘座(3-1-2)相连，支撑轴(3-1-3)与缠线辊子(3-1-4)相连，进线孔(3-1-5)开在缠线辊子(3-1-4)上，螺纹孔(3-1-6)攻在缠线辊子(3-1-4)上，压紧螺钉(3-1-7)与螺纹孔(3-1-6)相连，铰接轴(3-1-1)与带凸缘箱体(2-1)相铰接；切线机构(3-3)包括切线座体(3-3-1)、切线进口(3-3-2)、按压刀机构(3-3-

3)、内部腔I(3-3-4)、切割配合槽(3-3-5)，切线进口(3-3-2)开在切线座体(3-3-1)上，按压刀机构(3-3-3)与内部腔I(3-3-4)相配合，内部腔I(3-3-4)设置在切线座体(3-3-1)内，切割配合槽(3-3-5)开在切线座体(3-3-1)上，切线座体(3-3-1)与带凸缘箱体(2-1)相连；按压刀机构(3-3-3)包括压座(3-3-3-1)、按压刀(3-3-3-2)、按压弹簧(3-3-3-3)，压座(3-3-

3-1)与按压刀(3-3-3-2)相连，按压刀(3-3-3-2)与按压弹簧(3-3-3-3)相连，按压弹簧(3-

3-3-3)与切线座体(3-3-1)相连；张紧机构(3-4)包括张紧螺旋(3-4-1)、螺旋轴承座(3-4-

2)、张紧底座(3-4-3)、阶梯张紧槽(3-4-4)、张紧滑块(3-4-5)、张紧轮(3-4-6)、内螺旋(3-

4-7)，张紧螺旋(3-4-1)与螺旋轴承座(3-4-2)的连接方式为轴承连接，螺旋轴承座(3-4-2)与张紧底座(3-4-3)相连，阶梯张紧槽(3-4-4)开在张紧底座(3-4-3)上，张紧螺旋(3-4-1)与内螺旋(3-4-7)相连，内螺旋(3-4-7)攻在张紧滑块(3-4-5)上，张紧滑块(3-4-5)与阶梯张紧槽(3-4-4)相配合，张紧轮(3-4-6)与张紧滑块(3-4-5)相铰接，张紧底座(3-4-3)与带凸缘箱体(2-1)相连；缠线驱动机构(3-5)包括缠线电机(3-5-1)、缠线电机轮(3-5-2)，缠线电机(3-5-1)与缠线电机轮(3-5-2)相连，缠线电机(3-5-1)与带凸缘箱体(2-1)相连；

所述的清灰机构(4)包括除尘机构(4-1)、敲击板(4-2)、清灰轨道机构(4-3)、清灰锤机构(4-4)，敲击板(4-2)与除尘机构(4-1)相连，清灰轨道机构(4-3)与除尘机构(4-1)相连，清灰锤机构(4-4)与清灰轨道机构(4-3)相配合，清灰锤机构(4-4)与除尘机构(4-1)相铰接；除尘机构(4-1)包括移动轮(4-1-1)、移动轮撑(4-1-2)、焊接座(4-1-3)、壳(4-1-4)、清灰开口(4-1-5)、负压风扇(4-1-6)、中间焊接座(4-1-7)、滤网(4-1-8)，移动轮(4-1-1)与移动轮撑(4-1-2)相铰接，移动轮撑(4-1-2)与焊接座(4-1-3)相连，焊接座(4-1-3)与壳(4-1-

4)相连，清灰开口(4-1-5)就开在壳(4-1-4)的左右侧板上，负压风扇(4-1-6)设置在壳(4-

1-4)内，中间焊接座(4-1-7)与壳(4-1-4)相连，中间焊接座(4-1-7)与带凸缘箱体(2-1)相连，滤网(4-1-8)设置在壳(4-1-4)内；清灰轨道机构(4-3)包括弧形座(4-3-1)、弧形槽(4-

3-2)，弧形槽(4-3-2)开在弧形座(4-3-1)上；清灰锤机构(4-4)包括踏板(4-4-1)、中间圆座(4-4-2)、圆座轴(4-4-3)、敲击支撑(4-4-4)、凸块(4-4-5)、配重(4-4-6)、螺母(4-4-7)、配重支撑(4-4-8)、敲击锤(4-4-9)，踏板(4-4-1)与中间圆座(4-4-2)相连，中间圆座(4-4-2)与圆座轴(4-4-3)相连，敲击支撑(4-4-4)与中间圆座(4-4-2)相连，凸块(4-4-5)与敲击支撑(4-4-4)相连，配重支撑(4-4-8)与敲击支撑(4-4-4)相连，配重(4-4-6)套在配重支撑(4-

4-8)上，螺母(4-4-7)与配重支撑(4-4-8)相连，敲击锤(4-4-9)与敲击支撑(4-4-4)相连，圆座轴(4-4-3)与壳(4-1-4)相铰接，凸块(4-4-5)与弧形槽(4-3-2)相配合。

2.根据权利要求1所述的一种桥梁路面多功能切割设备，其特征在于：所述的下座(1-

1-9-2)的材料为高锰钢。
