专利号: 2019106805755
申请人: 温州鑫筑建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

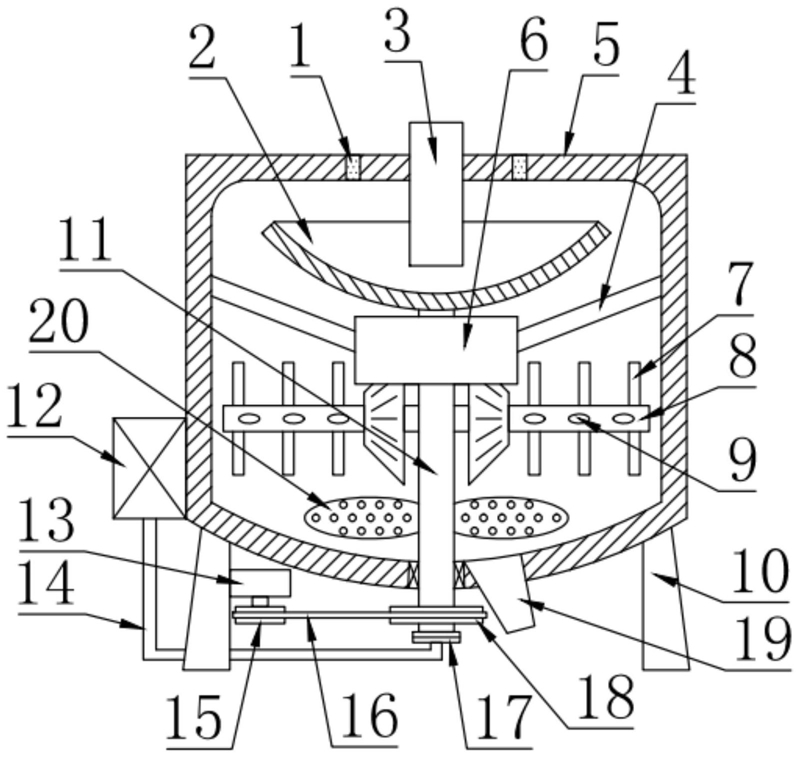

1.一种清洗大豆快速干燥装置,包括机体(5),其特征在于,所述机体(5)的内侧中部设有中心管(11),中心管(11)从机体(5)的底部伸出,所述中心管(11)由机体(5)底部设置的驱动机构驱动转动,所述中心管(11)的下端通过旋转连接件(17)与输气管(14)连接,所述输气管(14)的另一端与机体(5)侧壁上安装的热风机(12)连接;所述中心管(11)的上端安装固定有离心斗(2);

所述离心斗(2)下侧的中心管(11)上安装有固定座(6),所述固定座(6)的下侧开设有锥形槽(23),锥形槽(23)的槽壁上设置有轮齿(24),所述固定座(6)下侧的中心管(11)上周向安装有多根转管(8),所述转管(8)上安装有与轮齿(24)啮合连接的锥齿轮(22),所述转管(8)上还开设有多个排气孔(9),所述转管(8)上还安装有多个搅拌杆(7),所述转管(8)下侧的中心管(11)上还周向安装有多个多孔搅拌叶(20)。

2.根据权利要求1所述的清洗大豆快速干燥装置,其特征在于,所述中心管(11)与机体(5)的底部为密封转动连接,输气管(14)通过旋转连接件(17)与中心管(11)的空腔(21)连通。

3.根据权利要求1或2所述的清洗大豆快速干燥装置,其特征在于,所述固定座(6)和中心管(11)之间为转动连接,固定座(6)的外侧周向设置有多根斜撑杆(4),斜撑杆(4)的另一端固定于机体(5)的内侧壁上。

4.根据权利要求1所述的清洗大豆快速干燥装置,其特征在于,所述驱动机构包括固定于支撑腿(10)上的驱动电机(13),驱动电机(13)输出轴上安装有主动带轮(15),所述机体(5)底部的中心管(11)上安装固定有从动带轮(18),主动带轮(15)和从动带轮(18)之间通过传动带(16)连接。

5.根据权利要求3所述的清洗大豆快速干燥装置,其特征在于,所述离心斗(2)的俯视呈圆形,离心斗(2)为外圈向上弧形翘起结构,离心斗(2)的俯视直径小于机体(5)的内径,且进料管(3)的下端面位于离心斗(2)的上端面下侧。

6.根据权利要求5所述的清洗大豆快速干燥装置,其特征在于,所述转管(8)周向均匀设置有三根,转管(8)水平设置,转管(8)与中心管(11)之间为密封转动连接,且转管(8)与中心管(11)内的空腔(21)连通设置。

7.根据权利要求6所述的清洗大豆快速干燥装置,其特征在于,所述搅拌杆(7)为圆柱形结构,搅拌杆(7)垂直于转管(8)设置。

8.根据权利要求7所述的清洗大豆快速干燥装置,其特征在于,所述多孔搅拌叶(20)呈椭圆形状,多孔搅拌叶(20)上开设的孔呈圆形、菱形、椭圆形或正多边形状。
