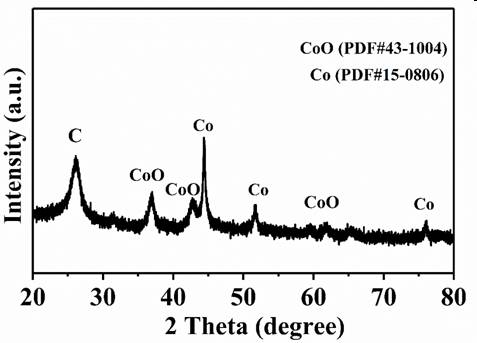

1.一种多孔结构Co/CoO-C复合材料，其特征在于：所述复合材料由碳球及附着在其表面的Co/CoO复合颗粒组成，而且碳球表面分布有微孔，Co/CoO复合颗粒为核壳结构，内核为Co，外壳为CoO。

2.一种如权利要求1所述多孔结构Co/CoO-C复合材料的制备方法，其特征在于，包括以下步骤：（1）、将葡萄糖、水溶性钴盐、尿素加入水中，搅拌均匀；其中，以摩尔-体积比计，葡萄糖∶水溶性钴盐∶尿素∶水=（5 25）mmol∶（1 5）mmol∶（5 30）mmol∶（20 200）mL；

~ ~ ~ ~

（2）、将步骤（1）所得溶液控温在170 190 ℃静置水热反应15 18 h；

~ ~

（3）、水热反应结束后，取出其中的沉淀物，清洗、干燥，获得前驱体；

（4）、在惰性或保护气氛下，将步骤（3）所得前驱体控温在450 900 ℃煅烧2 3 h，所得~ ~煅烧产物即为多孔结构Co/CoO-C复合材料。

3.如权利要求2所述的多孔结构Co/CoO-C复合材料的制备方法，其特征在于：步骤（1）中，先将葡萄糖加入水中，然后依次加入水溶性钴盐和尿素。

4.如权利要求2所述的多孔结构Co/CoO-C复合材料的制备方法，其特征在于：步骤（3）中，清洗时先用蒸馏水清洗数次，再用无水乙醇清洗数次。

5.如权利要求2所述的多孔结构Co/CoO-C复合材料的制备方法，其特征在于：步骤（3）中，干燥温度为50 60 ℃、干燥时间为8 12 h。

~ ~

6.如权利要求2所述的多孔结构Co/CoO-C复合材料的制备方法，其特征在于：步骤（4）中，以5 10 ℃/min的升温速率升温至煅烧温度。

~

7.如权利要求1所述的多孔结构Co/CoO-C复合材料作为电磁波吸收材料的应用。
