专利号: 2019106808560
申请人: 李宝玉
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

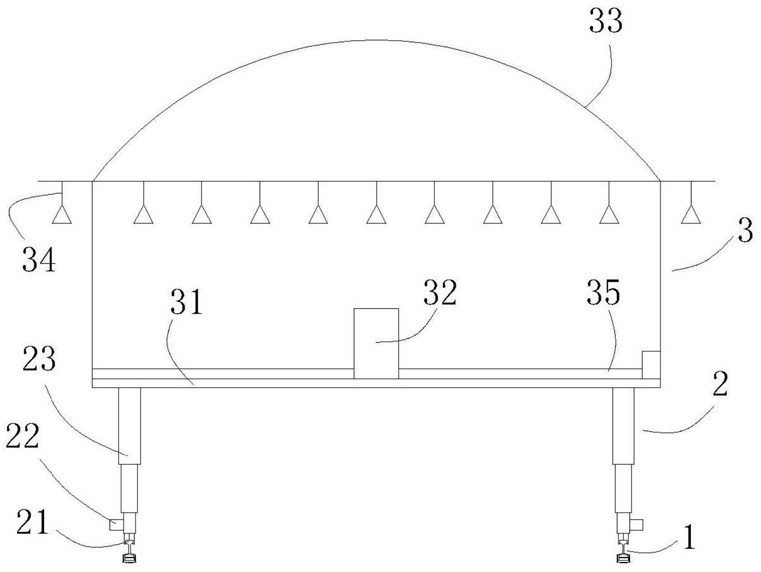

1.高填方膨胀土地基现场模拟降雨测试装置,其特征在于,包括两条用于铺设在堤面上的轨道(1),每条轨道(1)的底部均设有可调节底面坡度的坡面调节机构,每条轨道(1)的顶部安装有可沿长度方向移动的车轮(21),车轮(21)连接有轮边电机22,车轮(21)的轮架上方连接有可升降的支腿23,两组支腿顶部桥接有喷淋系统3。2.根据权利要求1所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,坡度调节机构包括位于轨道(1)底面的容纳槽(11),容纳槽(11)的四周槽壁各自设有从下方露出且可上下伸缩的挡板(12),相邻挡板(12)之间及挡板(12)和槽壁之间均密封配合,各个挡板(12)的底面热熔粘接有遮挡在容纳槽(11)开口下方并可弹性收张的橡胶底板(13),橡胶底板(13)和挡板(12)、容纳槽(11)围城封闭空间,封闭空间内填充有占容积60%至80%的磁流变液,封闭空间的侧壁设有工作线圈。3.根据权利要求2所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,挡板(12)与槽壁之间通过T形结构或燕尾形结构沿上下方向导向配合。4.根据权利要求3所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,挡板(12)的内板面凸设有与槽壁导向配合的凸台(14),所述T形结构或燕尾形结构位于凸台(14)的凸顶部分上,凸台(14)的上下两侧分别连接有抵顶在槽壁上的弹簧。5.根据权利要求2所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,容纳槽(11)内固定有水平设置的隔板(16),隔板(16)上开设有上下贯通的穿孔,隔板(16)全部或部分浸入磁流变液中。6.根据权利要求5所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,隔板(16)有至少两层并自上而下间隔分布,各层隔板(16)上穿孔的孔径自上而下逐渐增大。7.根据权利要求2所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,容纳槽(11)的槽壁上设有朝下的台阶面,隔板(16)的边缘搭接在台阶面上。8.根据权利要求1至7中任意一项所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,喷淋系统(3)包括桥接固定在两组支腿(23)之间的平台(31)及其上可左右往复移动设置的电控箱,电控箱连接有位于平台(31)上的电动推杆(35)。9.根据权利要求8所述的高填方膨胀土地基现场模拟降雨测试装置,其特征在于,平台(31)上还搭建有遮阳棚(33),遮阳棚(33)的棚顶设置有水平伸展的喷头(34),喷头(34)经水管连接电控箱内水泵。
