专利号: 2019106851433
申请人: 马双昆
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

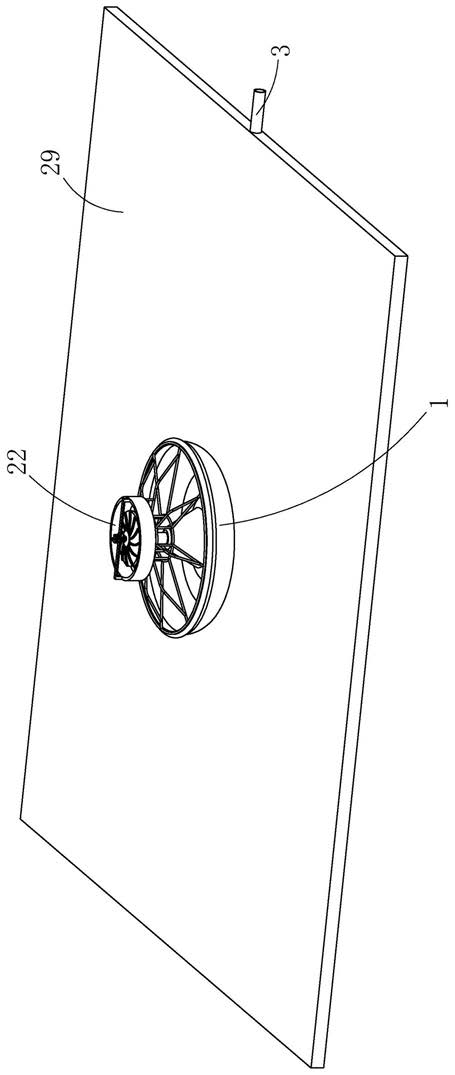

1.一种猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,包括:补料槽、隔栏、半流体饲喂管、分散滑盘、支撑条、顶柱、弹性挡片、压盘、固定架、手动旋转部件、第一端面凸轮、第二端面凸轮、弹簧、套筒、环形压圈;

所述隔栏设置在所述补料槽内将所述补料槽分为若干份扇形区域,所述半流体饲喂管从所述补料槽底部伸出并与所述分散滑盘上的圆心孔连通,多个所述支撑条构成拱形轮廓状设置在所述分散滑盘的圆心孔上,多个所述支撑条的拱形轮廓形成有上盖,所述顶柱上固定套接有压盘,所述顶柱的下端部依次穿设所述弹性挡片、上盖并在所述上盖的内侧进行挡位,所述压盘与所述弹性挡片贴合设置,所述弹性挡片在所述压盘的作用下可在拱起释放和盖合多个所述支撑条的状态之间切换;

所述固定架设置在所述隔栏上,所述顶柱上设置有螺纹段,所述手动旋转部件设置在所述固定架上与所述顶柱的螺纹段啮合传动,所述顶柱的螺纹段穿设所述固定架并通过两者之间的第一导向件沿轴向运动,所述第一端面凸轮螺纹套接在所述顶柱的螺纹段上,所述第二端面凸轮、套筒、环形压圈依次连接并套设在所述顶柱上,所述套筒穿设所述固定架并通过两者之间的第二导向件沿轴向运动,所述第一端面凸轮、第二端面凸轮上均匀分布设置有若干棘齿,所述第一端面凸轮、第二端面凸轮相啮合设置,所述弹簧设置在所述固定架、第二端面凸轮之间的所述套筒上且始终处于压缩状态,所述环形压圈在所述套筒轴向向下运动后可将所述弹性挡片由拱起释放状态切换为盖合状态。

2.根据权利要求1所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述棘齿两侧的棘齿面中,一面为斜面,另一面为竖直面;所述棘齿的顶面为平面。

3.根据权利要求1所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述第一端面凸轮上设置有拨杆。

4.根据权利要求1所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述装置还包括:旋转盘、动力传输件;所述旋转盘位于所述分散滑盘下方并活动套设在所述半流体饲喂管上,所述动力传输件设置在所述半流体饲喂管上带动所述旋转盘转动。

5.根据权利要求4所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述旋转盘上均匀设置有若干螺旋凸起的旋转筋。

6.根据权利要求4所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述动力传输件包括:第一齿轮、第二齿轮、电机;所述第一齿轮套设在所述旋转盘下端口的圆周外壁上,所述电机设置在所述半流体饲喂管上并与所述第二齿轮连接,所述第一齿轮、第二齿轮相啮合。

7.根据权利要求4所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述装置还包括圆挡板,所述圆挡板设置在所述隔栏上位于所述旋转盘的外周。

8.根据权利要求1所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述固定架上设置有固定框,所述手动旋转部件包括:蜗轮蜗杆壳、蜗杆、蜗轮、手轮;所述蜗轮蜗杆壳设置在所述固定框上,所述蜗杆、蜗轮设置在所述蜗轮蜗杆壳内,所述蜗轮螺纹套设在所述顶柱的螺纹段上,所述蜗杆与所述蜗轮啮合并与所述手轮连接。

9.根据权利要求1所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述第一导向件、第二导向件包括:导槽及与所述导槽配合的导块。

10.根据权利要求1所述的猪养殖均匀供给式半流体饲料饲喂装置,其特征在于,所述压盘上开设有若干圆孔。
