专利号: 2019106869564
申请人: 玉环墨痕机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

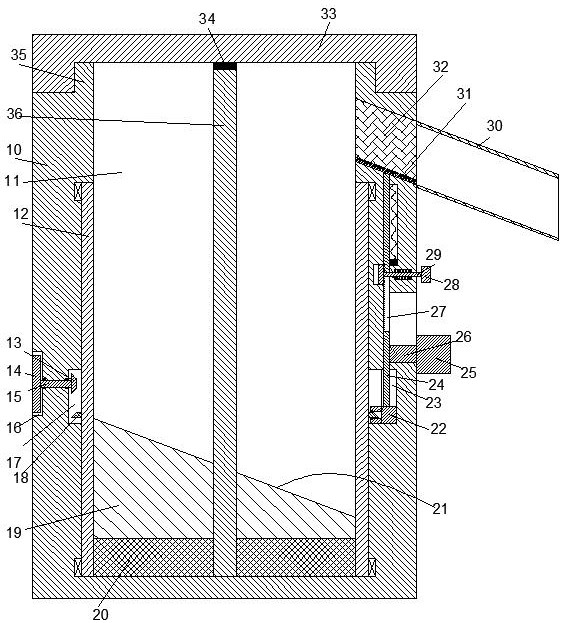

1.一种食品包装罐,包括罐体,所述罐体上端设置有外螺纹段,所述外螺纹段上螺纹配合安装有盖体,所述罐体中设置有开口朝上的存放腔,其特征在于:所述存放腔内壁上侧设置有与外部相通的斜槽,所述斜槽顶壁固定安装有弹性塞,所述弹性塞底壁固定安装有刚性板,所述弹性塞底部设置有用以压缩所述弹性塞而使所述斜槽打开的压缩组件,所述存放腔内安装有用以抬升食品的举升组件;

所述举升组件包括转动配合安装在所述存放腔中的内螺纹筒,所述内螺纹筒中螺纹配合安装有螺纹块,所述螺纹块上端固定安装有导向块,所述导向块上端面设置有导向斜面,所述存放腔底壁中心处固定安装有向上延伸并贯穿所述螺纹块和导向块的矩形条,所述矩形条上端面固定安装有弹性块,所述罐体设置有用以驱动所述螺纹块升降的驱动组件;

所述驱动组件包括环形设置在所述存放腔内壁的环形腔以及设置在所述罐体外壁上的操作腔,所述操作腔与所述环形腔之间转动安装有转动轴,所述转动轴一侧伸入到所述操作腔中并固定安装有操作杆,另一侧伸入到所述环形腔中并固定安装有驱动锥齿轮,所述环形腔中还设置有与所述内螺纹筒花键配合且可与所述驱动锥齿轮啮合的从动锥齿轮,所述环形腔内壁设置有位于所述斜槽下方的滑动槽,所述滑动槽中滑动安装有滑动块,所述环形腔中设置有夹持所述从动锥齿轮并与所述滑动块固定连接的夹块;

所述压缩组件包括连通所述斜槽与所述滑动槽的连通槽,所述连通槽中滑动安装有上下延伸的联动杆,所述联动杆下端与所述滑动块固定连接,上端与所述刚性板固定连接,所述连通槽远离所述存放腔的侧壁中设置有与外部相通的活动槽,所述活动槽中滑动安装有连接块,所述连接块一端与所述联动杆固定连接,另一端伸出所述活动槽并固定安装有操作块,所述活动槽上侧还设置有用以锁住所述联动杆位置的锁止组件。

2.根据权利要求1所述的食品包装罐,其特征在于:所述锁止组件包括设置在所述联动杆靠近所述存放腔端面的锯齿,所述联动杆中设置有贯穿所述锯齿的调节槽,所述连通槽靠近所述存放腔的端壁中设置有弹性槽,所述弹性槽中滑动安装有锁止块,所述锁止块朝向所述锯齿的端面设置有与所述锯齿配合的锁止齿,所述连通槽与所述弹性槽相对的端壁中设置有与外部相通的伸缩槽,所述伸缩槽中滑动安装有伸缩杆,所述伸缩杆一端穿过所述调节槽并与所述锁止块固定连接,另一端伸出所述伸缩槽并固定安装有按压块,所述伸缩槽上下端壁中设置有第一限位槽,所述第一限位槽中滑动安装有与所述伸缩杆固定连接的第一限位块,所述第一限位槽中安装有与所述第一限位块相抵的第一顶压弹簧,所述第一顶压弹簧用以将所述第一限位块向外顶压而使所述锁止齿与所述锯齿配合。

3.根据权利要求1所述的食品包装罐,其特征在于:所述导向斜面的倾斜度与所述斜槽的倾斜度相同。

4.根据权利要求1所述的食品包装罐,其特征在于:所述夹块与所述从动锥齿轮相对的端面设置有与所述从动锥齿轮相抵的滚珠。

5.根据权利要求2所述的食品包装罐,其特征在于:所述锯齿包括水平部和倾斜部。

6.根据权利要求1所述的食品包装罐,其特征在于:所述连通槽侧壁中设置有上下延伸的第二限位槽,所述第二限位槽中滑动安装有与所述联动杆固定连接的第二限位块,所述第二限位槽中安装有用以将所述第二限位块向下顶压的第二顶压弹簧。
