1.一种十二磷钼酸H3PMo12O40·21H2O晶体材料的制备方法，采用水热法合成，其特征在于：将2.0～3.5g的钼酸铵、1.0～1.8g的硝酸铝、0.08～0.1mL磷酸、15～18g的蒸馏水于室温下搅拌混合得到反应底物后，转入到水热反应釜中进行水热反应，然后缓慢冷却至室温，固液分离即可得产物。

2.如权利要求1所述的制备方法，其特征在于：水热合成的时间为10～15h，水热合成的温度为190～200℃。

3.如权利要求1所述的制备方法，其特征在于：水热合成开始前将反应底物温度自室温升温至水热合成温度的速率为1～2℃/min。

4.如权利要求1所述的制备方法，其特征在于：水热合成结束后自水热合成温度降温至室温的速率为0.2～0.3℃/min。

5.如权利要求1所述的制备方法，其特征在于：水热合成开始前的升温、水热合成过程中的保温以及水热合成结束后的降温是通过烘箱进行调控。

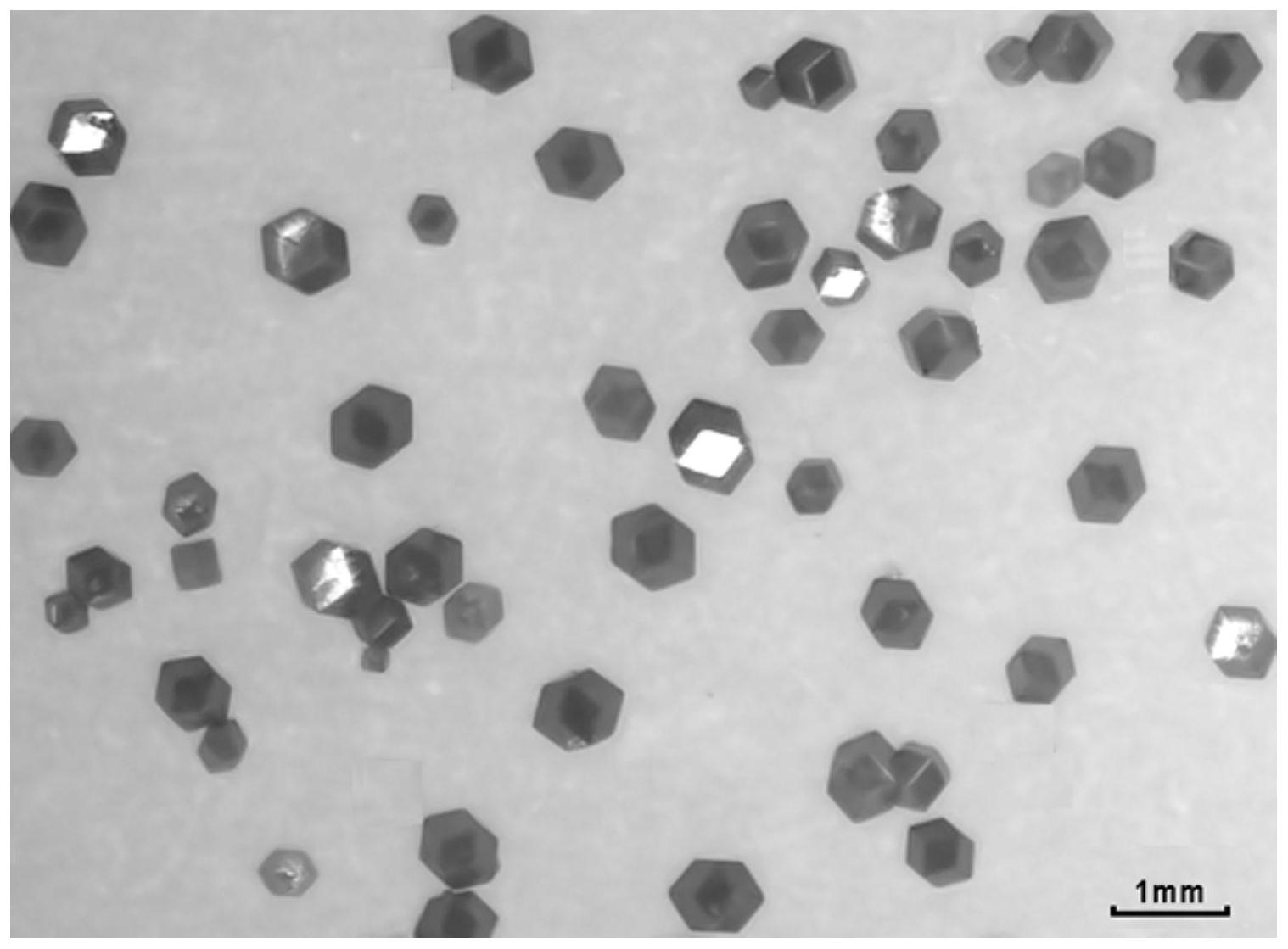

6.一种如权利要求1所述方法制备的十二磷钼酸H3PMo12O40·21H2O晶体材料，其特征在于：形态为外形生长良好的多面体单晶体。
