专利号: 2019106892876
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

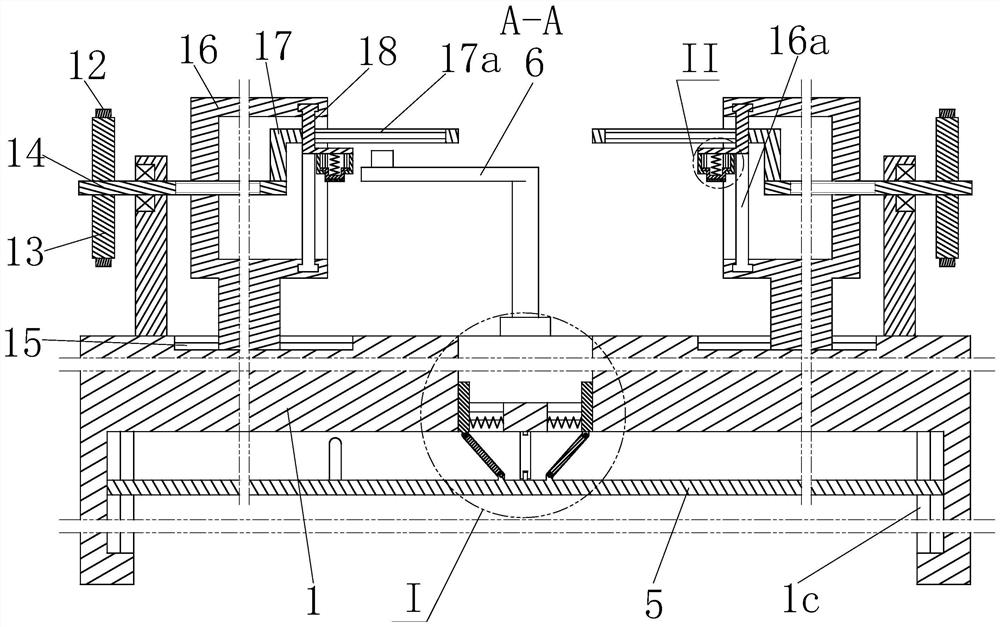

1.一种数控车床用的卡盘扳手双手柄抛光加工台,包括工作台(1),其特征在于:工作台(1)中部设有装夹组件;工作台(1)后部设有限位杆(6);所述工作台(1)上前部安装有驱动传输装置;所述驱动传输装置连接有两个抛光行程控制组件;每个抛光行程控制组件上均安装有抛光活动组件;

所述驱动传输装置包括安装在工作台(1)上的电机(7),电机(7)连接有输入齿轮(8),输入齿轮(8)啮合有输出齿轮(9),输出齿轮(9)连接有通过轴承座安装在工作台(1)上的主轴(10),所述主轴(10)的左侧、右侧均安装有前带轮(11),每个前带轮(11)均连接有皮带(12),每个皮带(12)均连接有后带轮(13);

每个抛光行程控制组件包括与后带轮(13)相连的分轴(14),所述分轴(14)在靠近工作台(1)中心一侧连接有L形的旋转架(17),所述旋转架(17)的水平部分上开有卡槽(17a),所述卡槽(17a)上滑动安装有浮动基架(18);

所述分轴(14)中部设有螺纹部分,分轴(14)的螺纹部分以螺纹配合方式连接有圆筒(16),工作台(1)上端开有将圆筒(16)水平滑动安装的底槽(15),所述圆筒(16)的内部圆弧面上开有一圈与浮动基架(18)滑动配合的辅助滑槽(16a);

每个抛光活动组件包括安装在浮动基架(18)上的一对导轨(19),一对导轨(19)沿竖直方向滑动安装有U形基座(20);所述U形基座(20)与浮动基架(18)底部之间设有与二者相连的二号弹簧(21);U形基座(20)底面上安装有抛光块(22)。

2.根据权利要求1所述的一种数控车床用的卡盘扳手双手柄抛光加工台,其特征在于:所述工作台(1)中部开有盲槽(1a),盲槽(1a)的底部沿环形方向均布有四个燕尾通槽(1b);

所述装夹组件包括四个滑动安装在对应的燕尾通槽(1b)内的夹杆(2),每个夹杆(2)下端均铰接连有联动杆(4),每根联动杆(4)下端共同铰接连有升降板(5);每个燕尾通槽(1b)在靠近盲槽(1a)中心的侧面与对应的夹杆(2)之间均设有与二者相连的一号弹簧(3)。

3.根据权利要求2所述的一种数控车床用的卡盘扳手双手柄抛光加工台,其特征在于:所述工作台(1)的下部设有将升降板(5)竖直滑动安装的升降导向槽(1c)。

4.根据权利要求1所述的一种数控车床用的卡盘扳手双手柄抛光加工台,其特征在于:所述限位杆(6)呈L形,限位杆(6)通过轴承座安装在工作台(1)上。

5.根据权利要求1所述的一种数控车床用的卡盘扳手双手柄抛光加工台,其特征在于:两个分轴(14)螺纹部分的螺旋方向相反。
