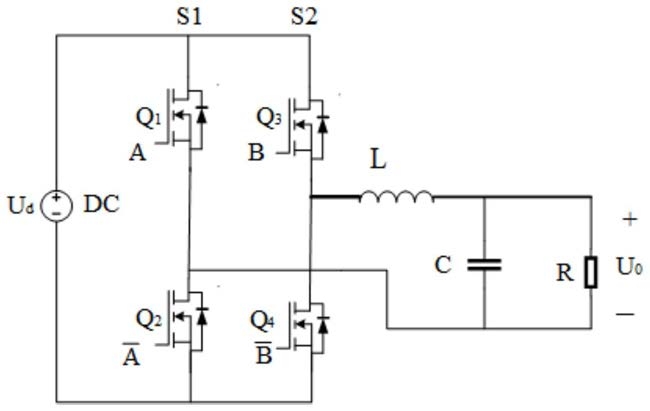

1.一种降低单相光伏并网逆变器THD的错频调制方法,所述单相光伏并网逆变器的拓扑主电路包括直流源DC、第一开关管Q1、第二开关管Q2、第三开关管Q3、第四开关管Q4、输出滤波电感L、输出滤波电容C和负载R,直流源DC提供直流电,第一开关管Q1、第二开关管Q2、第三开关管Q3和第四开关管Q4构成桥式电路,输出滤波电感L和输出滤波电容C组成LC滤波电路,滤除高频的载波部分,负载R为输出电阻,记U0为输出交流电压的有效值,Ud为输入直流电压,其特征在于:设第一开关管Q1和第二开关管Q2构成前臂S1,第三开关管Q3和第四开关管Q4构成后臂S2,采用不同载波频率的SPWM脉冲分别控制前臂S1和后臂S2,记载波频率fs为前臂S1开关的开关频率,载波频率fm为后臂S2的开关频率,且fm=nfs
并限定n的取值范围为
在取值范围内优选设置n的取值,使得两个桥臂开关频率低频与高频比值尽量接近于
1。
2.根据权利要求1所述的降低单相光伏并网逆变器THD的错频调制方法,其特征在于:所述在取值范围内优选设置n的取值,采用试凑法实现。
3.根据权利要求1或2所述的降低单相光伏并网逆变器THD的错频调制方法,其特征在于:采用两个SPWM脉冲发生模块分别提供载波频率fs的SPWM脉冲和载波频率fm的SPWM脉冲。
