专利号: 2019106938668
申请人: 湖北亘华工科有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

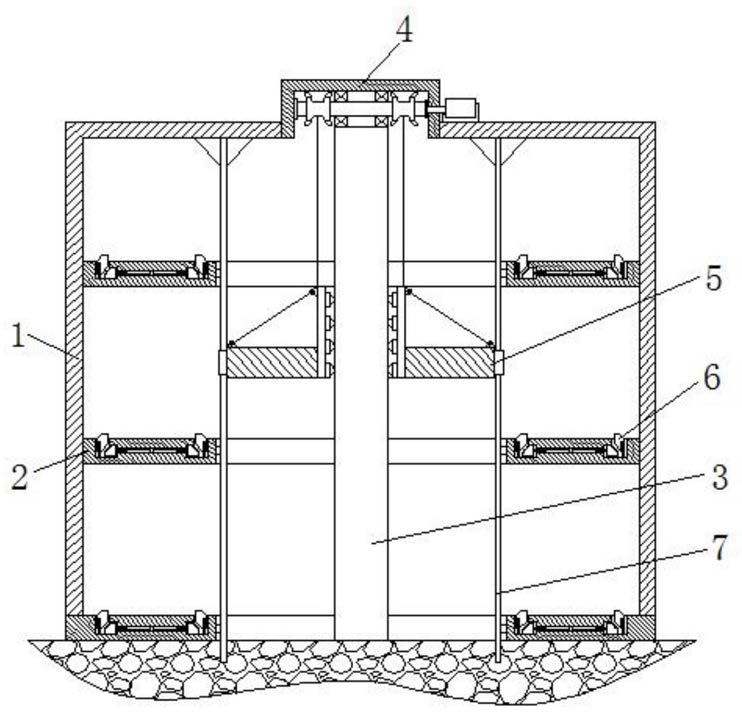

1.一种多层高利用率升降停车平台,包括架体(1),所述架体(1)内从上至下均匀设有环形托板(2),其特征在于:所述架体(1)顶面设有动力机构(4),所述环形托板(2)中心位置处设有移动机构(5),所述架体(1)的轴心处设有立柱(3),且移动机构(5)位于立柱(3)的外围,所述动力机构(4)通过拉绳(8)和移动机构(5)连接,所述环形托板(2)顶面设有定位机构(6);

所述动力机构(4)包括安装壳(41),所述安装壳(41)设置在架体(1)的顶面上,所述安装壳(41)内转动设有横轴(42),所述架体(1)顶面上设有电机(43),且电机(43)的输出轴通过联轴器和横轴(42)连接,所述横轴(42)两端均设有收卷辊(44),且拉绳(8)的顶端缠绕在收卷辊(44)上;

所述定位机构(6)包括L型安装槽(61),所述L型安装槽(61)开设在环形托板(2)顶面上,所述L型安装槽(61)内顶部竖直设有挡块(62),所述L型安装槽(61)内底部设有抵块(63),且抵块(63)顶面和挡块(62)底面相抵,所述环形托板(2)的内腔里水平设有定位气缸(66),所述定位气缸(66)的伸缩端和抵块(63)连接,所述L型安装槽(61)底面安装有插杆(64),且插杆(64)顶端延伸至挡块(62)底面的插槽内,所述插杆(64)顶端和插槽内顶面之间设有弹簧(65);

所述移动机构(5)包括移动环形板(51),所述移动环形板(51)设置在环形托板(2)的中心位置处,所述移动环形板(51)内侧设有稳固导板(53),且稳固导板(53)设置在立柱(3)的外围,所述稳固导板(53)内侧均匀设有滚珠(54),且滚珠(54)和立柱(3)相切,所述拉绳(8)的底端和稳固导板(53)固定连接;

所述移动环形板(51)外端和稳固导板(53)顶端之间倾斜设有稳固钢丝绳(55),所述移动环形板(51)边缘处均匀设有移动导槽体(52),所述架体(1)内部均匀设有导柱(7),且导柱(7)设置在移动导槽体(52)内,所述移动导槽体(52)外端开设有开口,开口用于移动导槽体(52)沿导柱(7)上下移动;

所述立柱(3)的顶端和安装壳(41)底面之间设有轴承(46),且横轴(42)水平设置在轴承(46)内,所述收卷辊(44)中间采用凹陷型结构,所述收卷辊(44)两端均设有耳板(45),且耳板(45)倾斜向外分布;

导柱(7)的底端插入地基中,导柱(7)顶端与架体(1)顶端连接;

电机(43)的输出轴旋转通过横轴(42)带动收卷辊(44)旋转,通过拉绳(8)拉动移动环形板(51)上下移动,以带动汽车移动,同时移动环形板(51)内侧通过稳固导板(53)带动滚珠(54)沿着立柱3相切滚动导向,外侧通过移动导槽体(52)与导柱(7)相互配合导向,实现同时对多辆汽车进行稳定升降的高效率停车作业。

2.根据权利要求1所述的一种多层高利用率升降停车平台,其特征在于:所述移动环形板(51)的边缘处均匀设有过渡板(56),所述过渡板(56)采用弧形结构,所述过渡板(56)位于相邻的两个移动导槽体(52)之间。

3.根据权利要求1所述的一种多层高利用率升降停车平台,其特征在于:所述环形托板(2)顶面均匀设有隔离板(9),所述隔离板(9)沿着环形托板(2)的径向分布,所述隔离板(9)把环形托板(2)顶面分隔成多个区域,用于同时停放多辆汽车。

4.根据权利要求1所述的一种多层高利用率升降停车平台,其特征在于:所述挡块(62)顶端外侧和底端内侧均采用斜面型结构,所述抵块(63)外侧采用斜面型结构,所述抵块(63)的斜面型结构上均匀设有摩擦球体(67),且摩擦球体(67)采用橡胶材质。

5.根据权利要求1所述的一种多层高利用率升降停车平台,其特征在于:所述架体(1)的横截面采用圆环型结构,所述圆环型结构、环形托板(2)和移动环形板(51)的轴心相同。
