专利号: 2019106938687
申请人: 湖北亘华工科有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

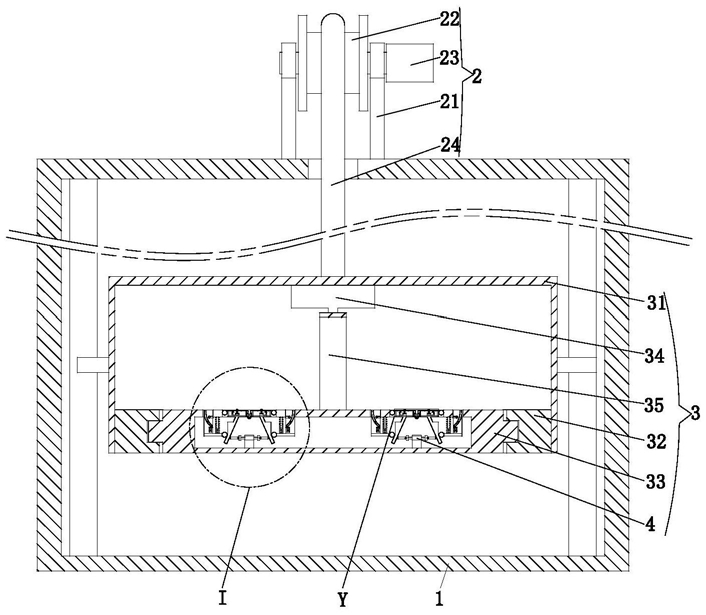

1.一种便于存取的升降停车位顶升平台,包括顶升架(1),其特征在于:顶升架(1)的上端设置有驱动机构(2),驱动机构(2)的下端安装有升降平台(3),升降平台(3)与顶升架(1)之间通过滑动配合方式相连;

所述升降平台(3)包括通过滑动配合方式设置在顶升架(1)上的升降框(31),升降框(31)的下端开设有转动槽,转动槽的内壁上设置有环形滑槽(32),环形滑槽(32)的内部通过滑动配合方式设置有停放支架(33),升降框(31)的内壁上通过电机座安装有转动电机(34),转动电机(34)的输出轴上安装有转动U型架(35),转动U型架(35)的下端固定在停放支架(33)上,停放支架(33)为空腔结构,停放支架(33)上均匀设置有用于固定车轮的锁紧支链(4);

所述锁紧支链(4)包括开设在停放支架(33)上的锁紧作业槽,锁紧作业槽的上端左右两侧通过销轴对称的设置有锁紧作业框(41),锁紧作业框(41)之间设置有连接带,锁紧作业框(41)内部设置有锁紧件(42),锁紧作业框(41)的下端安装有锁紧驱动块(43),锁紧驱动块(43)上通过销轴与联动杆(44)的一端相连,联动杆(44)的另一端通过销轴安装在双向气缸(45)上,双向气缸(45)固定在锁紧作业槽内部,停放支架(33)的上对称设置有辅助定位槽,辅助定位槽位于锁紧作业槽的左右两侧,锁紧驱动块(43)上抵靠有辅助定位件(46),辅助定位件(46)位于辅助定位槽内部;

所述辅助定位件(46)包括安装在停放支架(33)上的定位弹簧杆(461),定位弹簧杆(461)的下端有定位辅助架(462),定位辅助架(462)位于辅助定位槽内部,定位辅助架(462)上通过轴承设置有辅助轮,定位辅助架(462)的内壁之间通过销轴设置有辅助圆弧架(463),辅助圆弧架(463)位于辅助定位槽内,辅助圆弧架(463)与定位辅助架(462)之间设置有弹簧,辅助定位槽的内壁上设置有挤压作业杆(464),挤压作业杆(464)与辅助圆弧架(463)之间配合运动;

所述锁紧件(42)包括等间距设置在锁紧作业框(41)上端面的锁紧槽,锁紧作业框(41)的内部设置有密封气管(421),密封气管(421)的左右两端连接有密封联通管(422),密封气管(421)与密封联通管(422)为一体成型结构,密封气管(421)的内设置有密封按压块(423),密封按压块(423)上端均匀设置有按压杆(424),按压杆(424)位于锁紧槽内,且按压杆(424)的上端延伸至锁紧槽的上侧,密封联通管(422)的内均匀设置密封从动块(425),密封从动块(425)的上端设置有有密封圆弧架(426),密封圆弧架(426)位于锁紧槽内。

2.根据权利要求1所述的一种便于存取的升降停车位顶升平台,其特征在于:所述驱动机构(2)包括固定在顶升架(1)上端的驱动支架(21),驱动支架(21)的内壁之间通过轴承设置有驱动轴(22),驱动轴(22)的左端通过电机座设置有驱动电机(23),顶升架(1)的中部开设有圆孔,驱动轴(22)上缠绕有钢丝绳(24),钢丝绳(24)的下端穿过圆孔安装在升降框(31)上。

3.根据权利要求1所述的一种便于存取的升降停车位顶升平台,其特征在于:所述锁紧驱动块(43)与辅助轮接触的端面上设置有三角凸块。

4.根据权利要求1所述的一种便于存取的升降停车位顶升平台,其特征在于:所述密封气管(421)的内部空腔体积大于密封联通管(422)内部空腔的体积。
