专利号: 2019106941745
申请人: 郑州航空工业管理学院
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

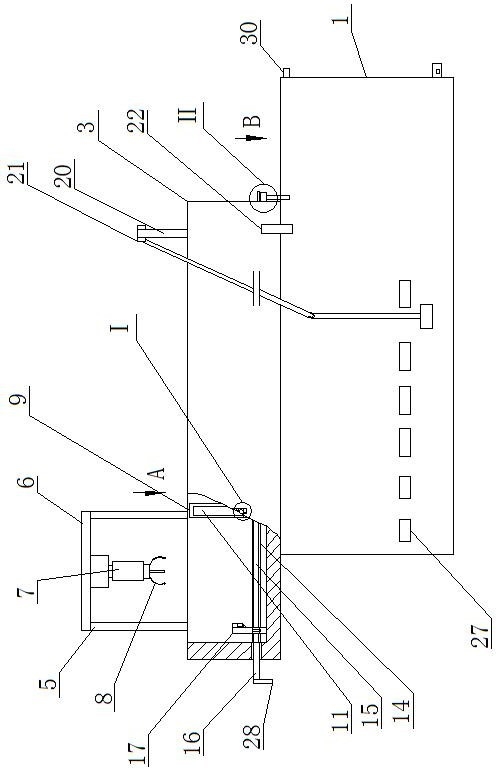

1.一种艺术设计用画笔放置调色清洗一体化装置,其特征在于:包括箱体(1),箱体(1)顶端开口,箱体的底端内壁固定安装泵体,箱体(1)顶端前后两端分别开设截面为燕尾型的滑槽(2),每条滑槽(2)内配合设有截面为燕尾型的滑块,两块滑块顶端之间通过移动块(3)固定连接,两块滑块均位于移动块(3)的同一侧,移动块(3)的顶端开设凹槽(4),移动块(3)的顶面另一侧的前后两端分别固定安装两组支撑杆组(5),两组支撑杆组(5)分别位于凹槽(4)的前后两端,每组支撑杆组(5)由两根支撑杆组成,四根支撑杆顶端之间通过一块水平的连接板(6)固定连接,连接板(6)的底面固定安装电机,电机的输出轴底端固定安装竖向的第一伸缩杆(7),第一伸缩杆(7)的活动杆底端固定安装数根搅拌杆(8),数根搅拌杆(8)以伸缩杆的活动杆圆心均匀分布,凹槽(4)的前后两端内壁分别开设竖槽(9),每条竖槽(9)内配合设有活动块(10),两块活动块(10)之间通过一块竖向的阻挡板(11)固定连接,活动块(10)位于阻挡板(11)的中部,移动块(3)的前面开设透槽(12),透槽(12)与位于前方的竖槽(9)内部相通,位于前方的活动块(10)的前端固定安装拨杆(13),拨杆(13)的前端能穿过透槽(12),凹槽(4)的前后两端内壁分别开设水平的放置槽(14),放置槽(14)位于竖槽(9)的下方,位于后方的放置槽(14)的一侧内壁活动安装水平的螺杆(15),移动块(3)的另一侧后端开设通孔,通孔与位于后方的放置槽(14)的另一侧内部相通,螺杆(15)的一端固定安装旋转杆(16),旋转杆(16)的一端能穿过通孔,螺杆(15)上配合设有螺母,螺母的前端固定安装竖向的刮板(17),刮板(17)的前端固定安装滑动块,滑动块能插入至位于前方的放置槽(14)内,刮板(17)的一侧面的前后两端分别固定安装竖向的第二伸缩杆,两根第二伸缩杆的活动杆底端之间通过刮刀连接,刮刀的尖端与刮板(17)的一侧面接触配合,移动块(3)顶端前后两端分别开设长条槽(18),两条长条槽(18)分别位于两组支撑杆组之间,两条长条槽(18)分别位于凹槽(4)的前后两端,每条长条槽(18)的两侧内壁之间通过水平的丝杆(19)活动连接,其中一根丝杆(19)带有电机,每根丝杆(19)上配合设有丝母,每个丝母的顶端固定安装竖杆(20),竖杆(20)的宽度大于长条槽(18)的宽度,两根竖杆(20)之间的距离小于两组支撑杆组之间的距离,移动块(3)的一侧顶端开设连接槽,连接槽位于两条长条槽(18)之间并与其内部相通,每根丝杆(19)的一端固定安装链轮(31),两个链轮(31)之间通过链条活动连接,链条位于连接槽内,两根竖杆(20)的相对边分别固定安装倾斜的喷头(21),喷头(21)的喷孔朝向凹槽(4)的底端内壁,箱体(1)的前后两面顶部开设通孔,每个喷头(21)通过管道与泵体的出水口连接,管道能穿过箱体的通孔,移动块(3)的前端一侧固定连接排放管(22)。2.根据权利要求1所述的一种艺术设计用画笔放置调色清洗一体化装置,其特征在于:所述的移动块(3)的一侧固定安装固定套(23),固定套(23)内配合设有竖向的插杆(24),插杆(24)的顶端固定安装阻挡块(25),阻挡块(25)的宽度大于固定套(23)的直径,箱体(1)的一侧顶端固定安装插套(30),插杆(24)能插入至插套(30)内。3.根据权利要求2所述的一种艺术设计用画笔放置调色清洗一体化装置,其特征在于:所述的阻挡块(25)与固定套(23)之间通过第一弹簧(26)固定连接,插杆(24)能穿过第一弹簧(26)。4.根据权利要求1所述的一种艺术设计用画笔放置调色清洗一体化装置,其特征在于:所述的箱体(1)的前后两端分别固定安装数个画笔固定套(27)。5.根据权利要求1所述的一种艺术设计用画笔放置调色清洗一体化装置,其特征在于:

所述的旋转杆(16)的另一端固定安装竖向的转杆(28)。6.根据权利要求1所述的一种艺术设计用画笔放置调色清洗一体化装置,其特征在于:所述的拨杆(13)的顶边与透槽的顶端内壁之间通过第二弹簧(29)固定连接。
