专利号: 201910696084X
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

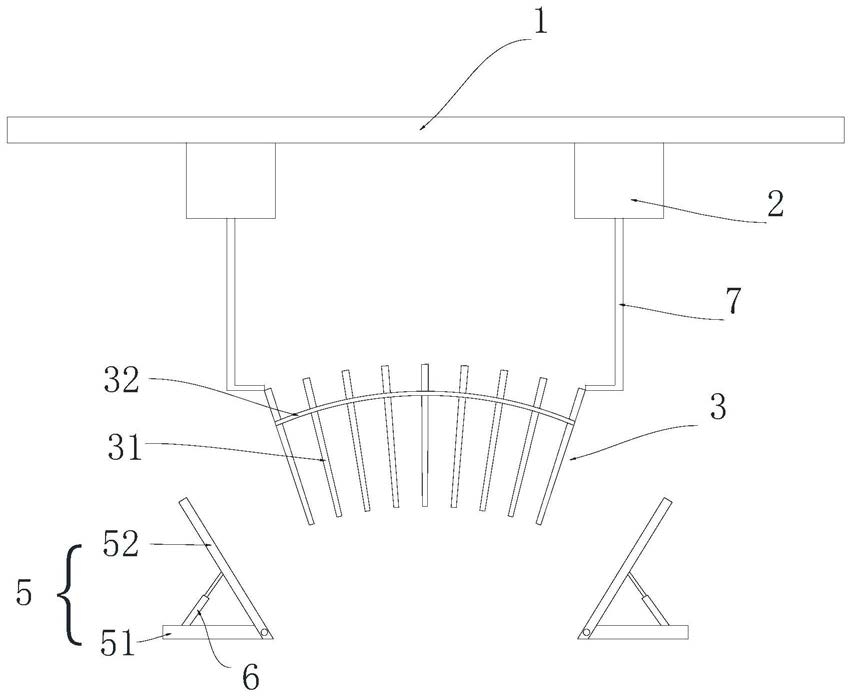

1.一种基于分段绝缘器的灭弧装置,其特征在于,包括悬挂索(1)、设置在悬挂索(1)上并与悬挂索(1)滑动连接的直线驱动器(2)、设置在直线驱动器(2)输出端的栅条组(3)以及与直线驱动器(2)连接的控制组(4),所述栅条组(3)底端的两侧设有招弧角(5),所述栅条组(3)由多根设置在直线驱动器(2)输出端的灭弧栅条(31)组成,所述灭弧栅条(31)上设有固定架(32)且相邻灭弧栅条(31)的间距沿着靠近直线驱动器(2)的方向逐渐增加,所述招弧角(5)的间距沿着靠近直线驱动器(2)的方向亦逐渐增加。

2.根据权利要求1所述的基于分段绝缘器的灭弧装置,其特征在于,所述控制组(4)包括与招弧杆(52)连接的信号监视器(41)以及与直线驱动器(2)连接的PLC控制器(42),所述PLC控制器(42)的信号输入端与信号监视器(41)连接。

3.根据权利要求2所述的基于分段绝缘器的灭弧装置,其特征在于,所述信号监视器(41)包括电压监视器(411)以及电流监视器(412)。

4.根据权利要求2所述的基于分段绝缘器的灭弧装置,其特征在于,所述招弧角(5)包括底杆(51)以及与底杆(51)转动连接的招弧杆(52)、所述底杆(51)与招弧杆(52)之间设有与PLC控制器(42)连接的直线推杆(6)。

5.根据权利要求4所述的基于分段绝缘器的灭弧装置,其特征在于,所述直线推杆(6)固定端与底杆(51)固定连接,所述直线推杆(6)的输出端与招弧杆(52)固定连接。

6.根据权利要求1所述的基于分段绝缘器的灭弧装置,其特征在于,所述直线驱动器(2)与栅条组(3)之间设有调节吊线(7)。

7.根据权利要求1所述的基于分段绝缘器的灭弧装置,其特征在于,所述灭弧栅条(31)的形状为圆柱体且灭弧栅条(31)采用的材料为耐高温抗烧蚀材料。
