专利号: 2019106961096
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.精确控制斜齿轮内孔键槽与齿部或齿槽中心对称度的方法,其特征在于,具体包括以下步骤:

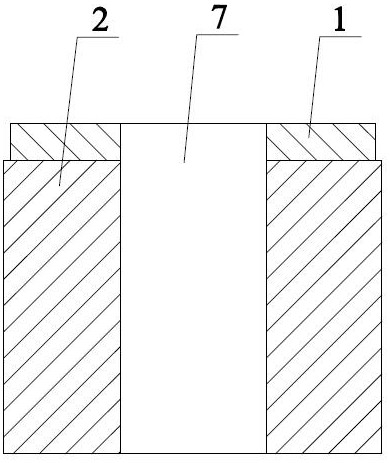

S1、前期加工:在前期加工时,在斜齿轮(2)的基准端面(3)上设置一工艺圆柱台(1),所述工艺圆柱台(1)的外径略小于斜齿轮(2)的齿根圆直径,工艺圆柱台(1)与齿轮两者具有相同的内径,工艺圆柱台(1)的高度不小于5mm;

S2、零件安装夹紧:在具有第四轴的数控铣床上,找正斜齿轮(2)的内孔(7)及基准端面(3),并将零件夹紧在第四轴卡盘(4)上;

S3、确定斜齿轮内孔中心坐标:将寻边器安装在数控铣床的主轴上,用寻边器碰触斜齿轮(2)的内孔(7),确定斜齿轮(2)的内孔在设置有工艺圆柱台(1)一端的中心位置O(x,z)为坐标原点O(0,0);然后将寻边器沿斜齿轮(2)的分度圆移动,用寻边器的球头最下端触碰斜齿轮(2)的基准端面(3),记录基准端面(3)的Y轴数据为y1,定义r为寻边器的球头半径,寻边器沿y轴向下移动距离r,以此时寻边器的球头中心为坐标原点并以斜齿轮(2)的基准端面(3)为水平面建立空间直角坐标系;

S4、确定斜齿轮任意截面的齿部中心位置:将寻边器沿Y轴向下移动h后到达齿轮截面(5),所述h的大小为3-10mm,取斜齿轮(2)的任意一齿部,用寻边器触碰所选齿部的其中一个齿面的分度圆上的点,记录此时的角度为0°,通过数控铣床使斜齿轮(2)旋转α度角后,使寻边器触碰到齿部的另一个齿面的分度圆上的点,由数控铣床的数控坐标读取斜齿轮(2)此时的转角α,令γ=α/2,将斜齿轮(2)反转γ度角,此时数控铣床的主轴中心所在位置为齿轮截面(5)上该齿部的中心线位置;

S5、确定斜齿轮基准端面的齿部中心位置:通过公式ω=h*tgβ*360/(π*D) 计算齿轮截面(5)与基准端面(3)两者齿部中心之间的夹角ω,其中:h为齿轮截面(5)与基准端面(3)之间的距离,β为斜齿轮(2)的螺旋角,D为斜齿轮(2)的分度圆直径,然后,通过数控铣床旋转机床第四轴使得齿轮转动ω度角,由于斜齿轮(2)的旋向不同,左旋齿轮逆时针旋转ω,右旋齿轮顺时针旋转ω;

S6、加工工艺键槽:将安装在主轴上的寻边器换成铣刀,在工艺圆柱台(1)的端面上沿已找正齿部中心线方向铣一工艺键槽(6), 工艺键槽深度略小于工艺圆柱台的高度;

S7、加工内孔键槽:找正工艺键槽(6)任意一条边两端上的M点到N点跳动在0.01mm以内,加工内孔键槽到目标尺寸;

S8、去除工艺圆柱台(1)。

2.根据权利要求1所述的精确控制斜齿轮内孔键槽与齿部或齿槽中心对称度的方法,其特征在于:在步骤S7加工内孔键槽之后,还包括检验步骤:用寻边器分别检测已加工好的内孔键槽的两边,确定内孔键槽的中心,对比内孔键槽的中心与斜齿轮(2)的齿部中心即可确定内孔键槽与齿部中心的对称度。

3.根据权利要求1或2所述的精确控制斜齿轮内孔键槽与齿部或齿槽中心对称度的方法,其特征在于:所述寻边器为光电式寻边器。
