专利号: 2019106975864
申请人: 张海江
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

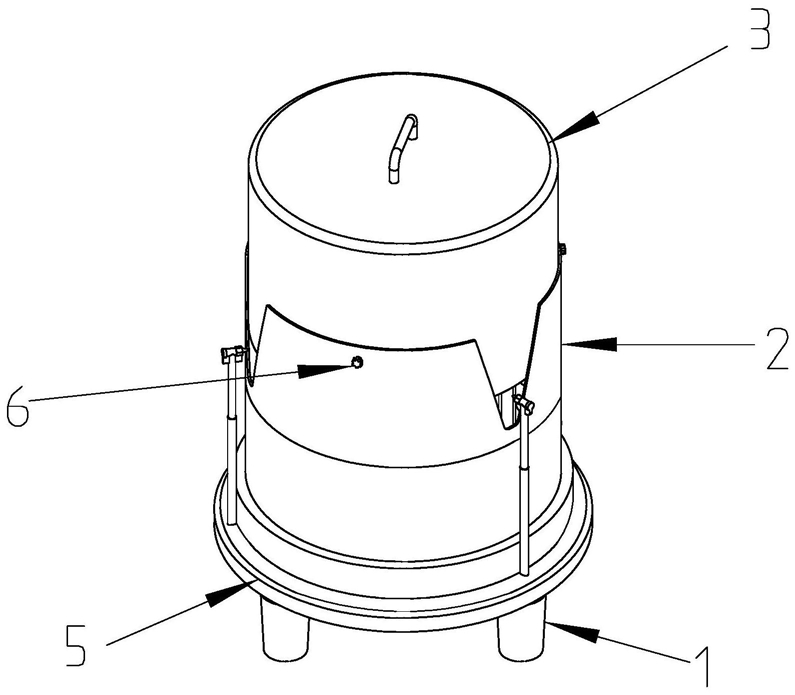

1.一种秧苗栽培箱,包括底座(1)、筒状的下箱体(2)以及筒状的上箱体(3),其中,所述上箱体(3)一端筒口为封闭端;所述下箱体(2)和所述上箱体(3)均为透明结构;其特征在于:所述下箱体(2)包括筒状的第一套节(2.1)以及活动套装其外壁的筒状第二套节(2.2),所述第二套节(2.2)下筒口扣装在所述底座(1)上,上筒口连接于所述第一套节(2.1);

所述第二套节(2.2)内安装有育苗盘(4),所述育苗盘(4)置于所述底座(1)上;

所述第一套节(2.1)远离所述第二套节(2.2)端的周壁上开设有豁口(2.1),所述豁口(2.1)向所述第二套节(2.2)方向延伸一个距离且所述豁口(2.1)轮廓尺寸逐渐减小;

所述上箱体(3)的开口端插入并活动连接于所述第一套节(2.1)内侧;在所述第一套节

2.1顶部外侧边缘处设置有手拧螺母(6);

所述底座(1)上安装有喷射架(5),所述喷射架(5)包括套设在所述下箱体(2)外侧的底管(5.1),所述底管(5.1)设置有竖管(5.2),所述竖管(5.2)设置有喷嘴(5.3),所述喷嘴(5.3)对应所述豁口(2.11)设置。

2.如权利要求1所述的一种秧苗栽培箱,其特征在于,所述下箱体(2)和上箱体(3)均为圆筒状;所述育苗盘(4)包括圆形盘底(4.1)以及沿其轮廓设置的侧壁(4.2),所述侧壁(4.2)凸出于所述盘底(4.1)设置。

3.如权利要求2所述的一种秧苗栽培箱,其特征在于,所述上箱体(3)开口端安装有至少两根沿所述上箱体(3)周向均布排列设置的拉钉(3.2),在所述拉钉(3.2)远离所述上箱体(3)端设置有顶帽(3.21),所述顶帽(3.21)直径大于拉钉(3.2)直径;所述侧壁(4.2)朝向所述上箱体(3)端开设有与所述拉钉(3.2)对应设置的插孔(4.21),所述插孔(4.21)一侧贯通有拉孔(4.22),所述拉孔(4.22)直径小于所述插孔(4.21)直径且二者圆心处于同一圆上;所述顶帽(3.21)直径小于所述插孔(4.21)直径且大于所述拉孔(4.22)直径。

4.如权利要求3所述的一种秧苗栽培箱,其特征在于,所述拉钉(3.2)与所述上箱体(3)螺纹连接。

5.如权利要求3所述的一种秧苗栽培箱,其特征在于,在所述侧壁(4.2)内侧且位于所述插孔(4.21)和所述拉孔(4.22)两侧设置有立筋(4.3)。

6.如权利要求3所述的一种秧苗栽培箱,其特征在于,底座(1)顶部靠近其轮廓位置设置凹口(1.1),所述盘底(4.1)底部设置有与所述凹口(1.1)对应设置的凸台(4.4),所述凸台(4.4)置于所述凹口(1.1)内。

7.如权利要求1所述的一种秧苗栽培箱,其特征在于,所述底座(1)顶部设置有外环槽(1.2),所述底管(5.1)安装在所述外环槽(1.2)内。

8.如权利要求1所述的一种秧苗栽培箱,其特征在于,所述竖管(5.2)为伸缩管结构。

9.如权利要求1-8任意一项所述的一种秧苗栽培箱,其特征在于,所述第一套节(2.1)与所述第二套节(2.2)螺纹连接。
