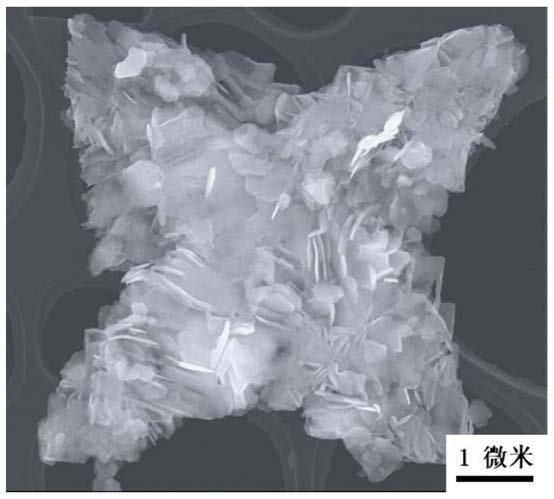

1.一种二维过渡金属硫化物微米片，其特征在于，所述微米片为由二维过渡金属硫化物纳米片堆积而成的四角星型结构，在堆积的二维过渡金属硫化物纳米片之间存在孔隙。

2.根据权利要求1所述的二维过渡金属硫化物微米片，其特征在于，所述二维过渡金属硫化物为二硫化钨。

3.一种二维过渡金属硫化物微米片的制备方法，其特征在于，包括：将盐酸多巴胺和过渡金属源加入到分散剂中混合分散后，进行水浴液相反应；

水浴液相反应结束后将所得样品进行干燥、煅烧处理，得到过渡金属氧化物；

将所述过渡金属氧化物和硫粉均匀混合后，进行高温固相硫化反应，得到权利要求1或

2所述的二维过渡金属硫化物星型微米片。

4.根据权利要求3所述的方法，其特征在于，所述过渡金属为钨，所述将盐酸多巴胺和过渡金属源加入到分散剂中混合分散后，进行水浴液相反应，具体为：将质量比为11:3-8:3的盐酸多巴胺和钨源加入到分散剂中混合分散后，进行水浴液相反应。

5.根据权利要求4所述的方法，其特征在于，所述水浴液相反应的温度为40-80℃，时间为2-5h。

6.根据权利要求4或5所述的方法，其特征在于，所述过渡金属氧化物为三氧化钨，将所述过渡金属氧化物和硫粉均匀混合后，进行高温固相硫化反应，具体为：将质量比为1：5-1:10的三氧化钨和硫粉均匀混合后，进行高温固相反应。

7.根据权利要求6所述的方法，其特征在于，所述固相硫化反应的温度为500-800℃，时间为4-7h。

8.一种铝离子电池正极，其特征在于，包括钼箔和涂覆层，所述涂覆层为权利要求1或2所述的二维过渡金属硫化物微米片、乙炔黑和粘结剂聚偏氟乙烯按照质量比7:2:1-8:1:1的混合物。

9.一种铝离子电池正极的制备方法，其特征在于，包括：将权利要求1或2所述的二维过渡金属硫化物微米片、乙炔黑和粘结剂聚偏氟乙烯按照质量比7:2:1-8:1:1混合，获得混合物；

将所述混合物涂在钼箔上，真空干燥，获得铝离子电池正极。

10.一种铝离子电池，其特征在于，包括权利要求9所述的铝离子电池正极。
