专利号: 2019106986549
申请人: 太仓市昊博技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

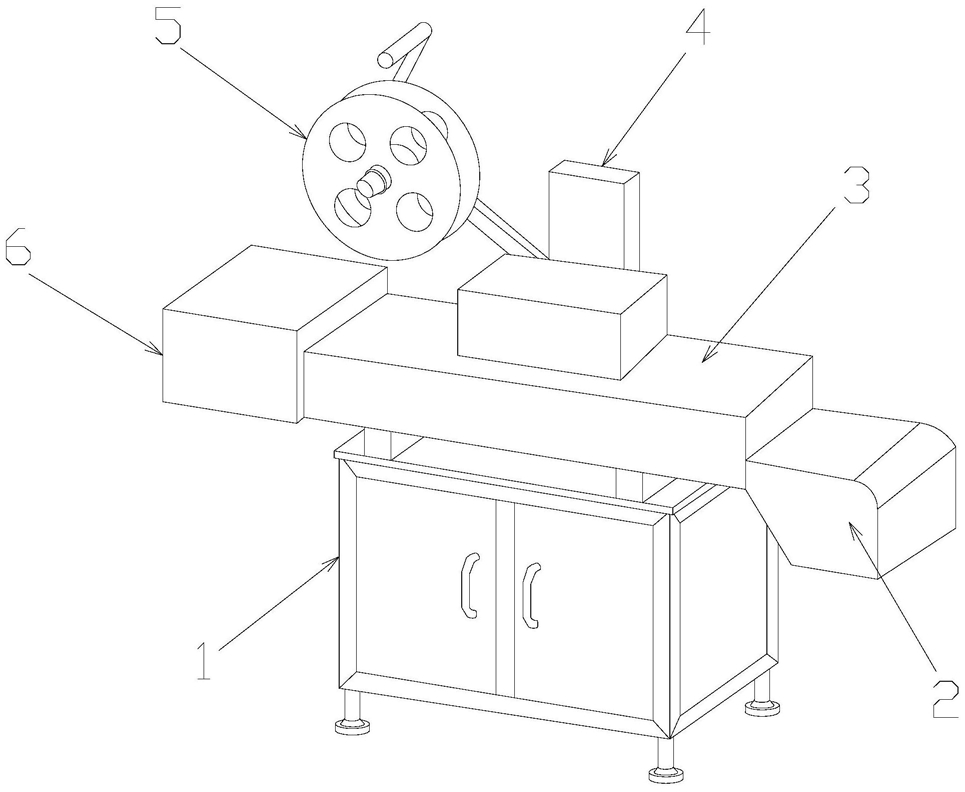

1.瓶装产品防伪标签贴标系统,其结构包括机架(1)、下料盒(2)、防伪标签贴装置(3)、支架(4)、标签放卷组(5)、进料盒(6),其特征在于:

所述的机架(1)顶端上安装有防伪标签贴装置(3),所述的防伪标签贴装置(3)右端下设有下料盒(2),所述的防伪标签贴装置(3)和下料盒(2)活动连接,所述的防伪标签贴装置(3)左端上设有进料盒(6),所述的防伪标签贴装置(3)和进料盒(6)机械连接,所述的机架(1)后端上设有支架(4),所述的机架(1)和支架(4)固定连接,所述的支架(4)上安装有标签放卷组(5)。

2.根据权利要求1所述的瓶装产品防伪标签贴标系统,其特征在于:所述的防伪标签贴装置(3)由壳体(3a)、导标滚轴(3b)、输送机构(3c)、贴标机构(3d)、收卷机构(3e)、吊板架(3f)组成,所述的壳体(3a)内部上设有两个的导标滚轴(3b),所述的壳体(3a)和导标滚轴(3b)采用间隙配合,所述的壳体(3a)内部底端下安装有输送机构(3c),所述的壳体(3a)内部顶端上设有吊板架(3f),所述的壳体(3a)和吊板架(3f)相连接,所述的吊板架(3f)下设有贴标机构(3d),所述的吊板架(3f)和贴标机构(3d)采用间隙配合,所述的贴标机构(3d)右端上安装有收卷机构(3e),所述的收卷机构(3e)和壳体(3a)相连接,所述的输送机构(3c)由驱动电机(3c1)、转动轴(3c2)、传动带(3c3)、瓶型凹槽(3c4)、摩擦垫(3c5)组成,所述的传动带(3c3)内侧左右两端均安装有转动轴(3c2),所述的转动轴(3c2)一端上设有驱动电机(3c1),所述的转动轴(3c2)和驱动电机(3c1)传动连接,所述的传动带(3c3)表面上等距设有两个以上的瓶型凹槽(3c4),所述的瓶型凹槽(3c4)上设有摩擦垫(3c5),所述的瓶型凹槽(3c4)和摩擦垫(3c5)胶连接。

3.根据权利要求2所述的瓶装产品防伪标签贴标系统,其特征在于:所述的传动带(3c3)还包括支撑板(3c31),所述的传动带(3c3)内侧中间位置上设有支撑板(3c31),所述的传动带(3c3)和支撑板(3c31)活动贴合。
