专利号: 2019106997774
申请人: 温州慧思工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

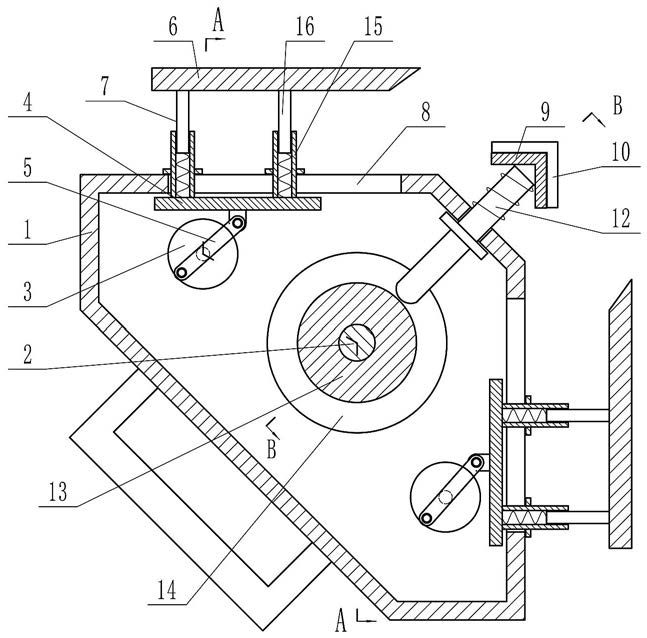

1.一种建筑墙角墙皮铲平装置,其特征在于,包括矩形盒(1),矩形盒(1)内有沿前后方向布置且能主动转动的中心轴(2),中心轴(2)左侧与下侧均有一个沿前后方向布置的曲轴(3),中心轴(2)转动能带动曲轴(3)转动,曲轴(3)上有多个曲拐,曲轴(3)与矩形盒(1)侧壁之间有多个与曲拐一一对应的滑板(4),曲拐与其对应的滑板(4)之间经连杆(5)铰接构成曲柄滑块机构,曲轴(3)转动经连杆(5)带动滑板(4)沿着侧壁向中心轴(2)一侧靠近或远离,矩形盒(1)外侧有与滑板(4)一一对应的铲刀(6),铲刀(6)靠近矩形盒(1)一侧的端面上固定有竖直的伸缩杆(7),矩形盒(1)侧壁上有与铲刀(6)一一对应的滑槽(8),伸缩杆(7)下端贯穿滑槽(8)且与滑板(4)固定,铲刀(6)能随着其对应的滑板(4)往复移动;

所述的中心轴(2)上固定有与其同轴的圆柱块(13),矩形盒(1)右上侧有沿前后方向放置的L型钢(9),L型钢(9)外侧安装有多个L形刮刀(10),L型钢(9)靠墙角放置且使得刮刀(10)与墙面相切,矩形盒(1)的右上角上有沿前后方向开设的通槽(11),通槽(11)内有多个顶杆(12),顶杆(12)的右端倾斜向上伸出矩形盒(1)且与L型钢(9)固定,圆柱块(13)外圆面上有与顶杆(12)一一对应的凸轮槽(14),顶杆(12)左端置于凸轮槽(14)内,圆柱块(13)转动能经凸轮槽(14)使得顶杆(12)带动L型钢(9)前后移动。

2.根据权利要求1所述的一种建筑墙角墙皮铲平装置,其特征在于,所述的铲刀(6)靠近矩形盒(1)右上角的一端为刀刃,每个曲拐转动时有相位差。

3.根据权利要求1所述的一种建筑墙角墙皮铲平装置,其特征在于,所述的中心轴(2)端部固定有第一齿轮(17),曲轴(3)端部有第二齿轮(18),第一齿轮(17)与第二齿轮(18)啮合。

4.根据权利要求1所述的一种建筑墙角墙皮铲平装置,其特征在于,所述的伸缩杆(7)包括圆筒(15),圆筒(15)一端与滑板(4)固定,圆筒(15)另一端经滑槽(8)伸出矩形盒(1)且置于矩形盒(1)外侧,圆筒(15)置于矩形盒(1)外侧的一端上有环形凸起,环形凸起使得圆筒(15)与滑槽(8)不脱离,圆筒(15)内插装有与其同轴且能沿其轴向滑动的滑杆(16),滑杆(16)与圆筒(15)底部之间连接有压簧,滑杆(16)远离滑板(4)的一端上伸出圆筒(15)且与其对应的铲刀(6)固定。

5.根据权利要求1所述的一种建筑墙角墙皮铲平装置,其特征在于,所述的刮刀(10)为可拆卸的,L型钢(9)外侧有与刮刀(10)一一对应的夹板组,每个夹板组包含两个夹板,每个夹板置于刮刀(10)两侧,夹板与L型钢(9)固定在一起,刮刀(10)与夹板之间经多个压紧螺钉固定在一起。

6.根据权利要求1所述的一种建筑墙角墙皮铲平装置,其特征在于,所述的中心轴(2)一端连接有电机,电机固定在矩形盒(1)前侧壁外侧。

7.根据权利要求1所述的一种建筑墙角墙皮铲平装置,其特征在于,为了方便工人手持,所述的矩形盒(1)左下角部分上安装有手柄。
