专利号: 2019107003605
申请人: 山东工商学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

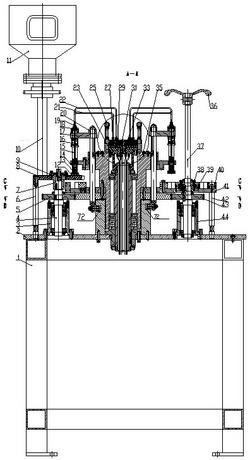

1.一种瓶盖高速加垫机,包括机架(1),机架(1)上固定安有大平板(2),大平板(2)中间通过下连接法兰(56)安有主轴传动系统,大平板(2)上设有传动轴Ⅰ(4)、传动轴Ⅱ(37)、传动轴Ⅲ(63),传动轴Ⅰ(4)上设有加垫系统,传动轴Ⅱ(37)上设有进盖系统,传动轴Ⅲ(63)上设有出盖系统,所述主轴传动系统包括主轴(54),主轴(54)下端通过下连接法兰(56)与大平板(2)相连,主轴(54)上端通过上连接法兰(23)与下分气盘(34)相连接,主轴(54)、上连接法兰(23)、下连接法兰(56)一同装入回转体(45)内,主轴(54)孔内安有压缩空气管Ⅱ(31)、真空管Ⅱ(33),压缩空气管Ⅱ(31)与下分气盘(34)上的接头Ⅳ(29)相连,真空管Ⅱ(33)与下分气盘(34)上的接头Ⅴ(32)相连,所述回转体(45)上安有导向圆盘(46)、大圆盘(48)和大齿轮(52),大圆盘(48)上安有两个半圆状的大齿盘(49),回转体(45)及下连接法兰(56)位于凸轮(53)孔内,回转体(45)孔内上方设有上分气盘(30),回转体(45)上设有螺柱(25),螺柱(25)上通过六角螺母Ⅱ(26)安有小弹簧(24),所述小弹簧(24)压住上分气盘(30),导柱(47)装入大齿轮(52)、大圆盘(48)及回转体(45)的孔内,回转体(45)上设有导向键(35),导向键(35)位于回转体(45)和导柱(47)的键槽内,其特征在于导柱(47)下端安有滚针轴承(55),滚针轴承(55)位于凸轮(53)外圆柱上的曲线槽(72)内;所述加垫系统包括安装在大平板(2)上的拨垫轴承座(3),拨垫轴承座(3)孔内安有传动轴Ⅰ(4),传动轴Ⅰ(4)上安有小齿轮Ⅰ(5)和连接套Ⅰ(7),小齿轮Ⅰ(5)与大齿轮(52)啮合,连接套Ⅰ(7)上安有托垫盘(8)和拨垫盘(12)及拨垫盘压板(9),托垫盘(8)固定在大平板(2)上的支承柱Ⅰ(6)上,拨垫盘(12)下平面与托垫盘(8)上平面之间有间隙,拨垫盘压板(9)固定于传动轴Ⅰ(4)上,托垫盘(8)上安有挡垫板(14),拨垫盘(12)上方设有加垫管(10),加垫管(10)与振动料斗(11)相连接;所述导向圆盘(46)孔内安有加垫杆(15),加垫杆(15)位于拨垫盘(12)上方,加垫杆(15)下端安有吸垫头(13),上端安有大弹簧(16),导柱(47)与加垫杆(15)上端安有连杆(17),连杆(17)通过六角螺母Ⅰ(18)与加垫杆(15)固定连接,通过盖形螺母(20)与导柱(47)固定连接,加垫杆(15)最上端通过接头Ⅰ(19)与压缩空气管Ⅰ(21)和真空管Ⅰ(22)一端连通,压缩空气管Ⅰ(21)另一端与上分气盘(30)上的接头Ⅱ(27)相通,真空管Ⅰ(22)另一端与上分气盘(30)上的接头Ⅲ(28)连通;所述曲线槽(72)在圆周的不同角度,曲线槽的高度位置不同,当吸垫头(13)转到120゜位置时,吸垫头(13)下降到与垫接触并压紧,当吸垫头(13)转到

150゜时位置时,吸垫头(13)下降并进入瓶盖内,当吸垫头(13)转到225゜时位置时,吸垫头(13)下降到最低位置并压住瓶盖底面;当吸垫头(13)转到300゜时位置时,吸垫头(13)上升至最高位置,高于瓶盖。

2.如权利要求1所述的一种瓶盖高速加垫机,其特征在于所述进盖系统包括安装在大平板(2)上的进盖轴承座(44),进盖轴承座(44)孔内安有传动轴Ⅱ(37),传动轴Ⅱ(37)上安有小齿轮Ⅱ(43)和连接套Ⅱ(38),小齿轮Ⅱ(43)与大齿轮(52)相啮合,连接套Ⅱ(38)上安有进盖托盘(41)、进盖拨盘(39),进盖托盘(41)固定在大平板(2)上的支承柱Ⅱ(42)上,进盖拨盘(39)固定在传动轴Ⅱ(37)上,进盖拨盘(39)下平面与进盖托盘(41)上平面之间有间隙,进盖托盘(41)上设有进盖挡板(40)。

3.如权利要求1所述的一种瓶盖高速加垫机,其特征在于所述出盖系统包括安装在大平板(2)上的出盖轴承座(64),出盖轴承座(64)孔内安有传动轴Ⅲ(63),传动轴Ⅲ(63)上安有小齿轮Ⅲ(62)和连接套Ⅲ(57),小齿轮Ⅲ(62)与大齿轮(52)相啮合,连接套Ⅲ(57)上安有出盖托盘(60)和出盖拨盘(58),出盖托盘(60)固定在大平板(2)上的支承柱Ⅳ(61)上,出盖拨盘(58)固定在传动轴Ⅲ(63)上,出盖拨盘(58)下平面与出盖托盘(60)上平面之间有间隙,出盖托盘(60)上安有出盖挡板(59)和小挡板(69),传动轴Ⅲ(63)下端安有联轴器(65),联轴器(65)与减速电机(66)相连。

4.如权利要求2所述的一种瓶盖高速加垫机,其特征在于所述传动轴Ⅱ(37)上安有手轮(36)。

5.如权利要求1-4任一所述的一种瓶盖高速加垫机,其特征在于大平板(2)上设有支承柱Ⅲ(51),支承柱Ⅲ(51)上安有挡盖板(50)。
