专利号: 2019107013448
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

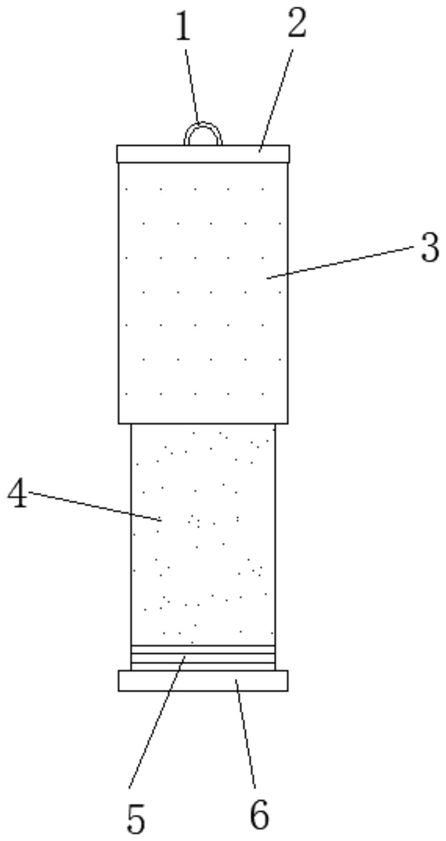

1.一种羽毛球球筒,包括第一圆筒(3)、第二圆筒(4)和底板(6),其特征在于:所述底板(6)的上表面固定连接有所述第二圆筒(4),所述第二圆筒(4)的外侧壁下方边缘处具有第二螺纹丝(5),所述第二圆筒(4)的外侧壁上方边缘处具有第三螺纹丝(8),所述第二圆筒(4)的外侧壁螺纹连接有所述第一圆筒(3),所述第一圆筒(3)的内侧壁下方边缘处具有第一螺纹丝(7),所述第一圆筒(3)的顶部可拆卸连接有封盖(2),所述封盖(2)的上表面粘贴固定有橡胶环(1),所述底板(6)的底部开设通槽(14),所述第二圆筒(4)的内侧壁固定连接有空圆环(12),所述空圆环(12)的内部下表面固定连接有两个第二磁片(20),每个所述第二磁片(20)的上表面可拆卸连接有第二铁片(18),所述第二铁片(18)的顶部固定连接有立杆(19),两个所述立杆(19)的顶部固定连接有一个圆板(16),所述圆板(16)的下表面竖直中线处固定连接有固定块(13),所述固定块(13)的底部固定连接有U形条(15),所述圆板(16)的上表面粘贴固定有垫片(10),所述垫片(10)的上表面可拆卸连接有羽毛球(9),所述圆板(16)的上表面边缘处固定连接有第一铁片(17),所述空圆环(12)的内部上表面固定连接有第一磁片(11),且所述第一磁片(11)与所述第一铁片(17)上下相对分布,所述第一磁片(11)与所述第一铁片(17)可拆卸连接。

2.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述空圆环(12)的俯视截面呈圆环状,所述空圆环(12)的内侧壁一体成型有圆槽(21)。

3.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述第一磁片(11)与所述第一铁片(17)相适配,所述第二铁片(18)与所述第二磁片(20)相适配。

4.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述第三螺纹丝(8)、所述第二螺纹丝(5)均与所述第一螺纹丝(7)相适配。

5.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述U形条(15)位于所述通槽(14)的内部。

6.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述垫片(10)的上表面与所述空圆环(12)的上表面能够在同一水平面上。

7.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述羽毛球(9)的数量为多个,多个所述羽毛球(9)由下到上堆叠在一起,其中一个所述羽毛球(9)的底部与所述垫片(10)相贴合。

8.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述封盖(2)的材质为塑料,所述封盖(2)的外径大于所述第一圆筒(3)的外径。

9.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述第一圆筒(3)的内部套设有所述第二圆筒(4),所述第一圆筒(3)与所述第二圆筒(4)滑动连接。

10.根据权利要求1所述的一种羽毛球球筒,其特征在于:所述第一圆筒(3)的高度不小于10cm。
